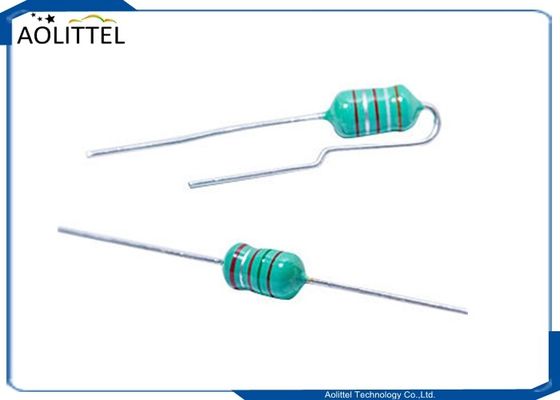

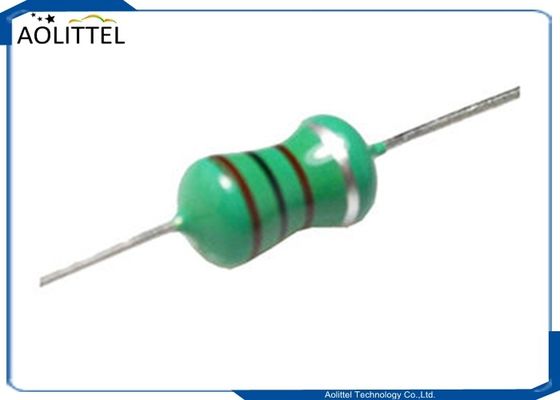

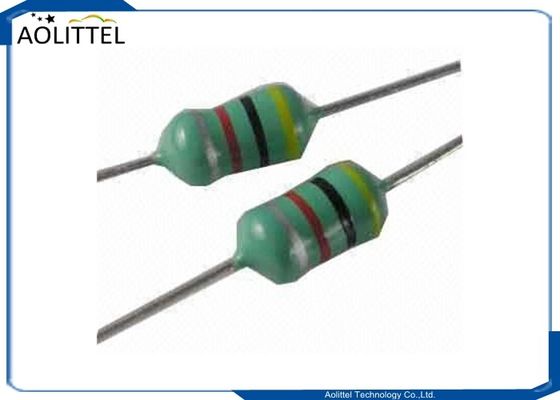

bobina inalámbrica del cargador de 0.22uH 400mA 0.4Ohm 25.2MHZ, código de color fijo axial del inductor de la obstrucción revestida de epoxy 2.8x4.8m m

Codo de color del inductor fijo axial de estrangulamiento recubierto con epoxi 2.8x4.8mm 0.22uH 400mA 0.4Ohm 25.2MHZ


Especificación técnica

Imagen	El número de puntos de referencia debe ser el número de puntos de referencia.	Inductividad	Corriente nominal	Serie
	¢2.8 por 4.8	0.22330uH	25 ‰ 400 mA	Se aplicará el procedimiento siguiente:
	¢3.0 por 7.0	0.221500uH	40 ‰ 740 mA	Se aplicará el procedimiento siguiente:
	¢3.2 por 7.0
	¥4.0 por 10.5	0.27 ¢ 6800 uH	40 ‰ 980 mA	CKL0410
	₹4.5 por 12.7	1.0 ¥10000 uH	52 ∼3300 mA	CKL0412
	₹5.0 por 12.7
	- 5,0 por 11.0	4.7 ¢30000 uH	10 ‰ 900 mA	CKL0510
	₹5.0 por 12.0	22 ¥10000 uH	25 ∼ 550 mA	Se trata de un sistema de control de las emisiones.
	- 5,0 por 14.0	1.0 ¥10000 uH	60 ∼ 3800 mA	CKL0514

Aplicaciones

Para grabadores de vídeo, televisores a color, CRT, estéreo, radios de automóviles y transmisores de radio, contestador telefónico.
Discos de conducción, ordenadores personales y productos industriales, electrónicos, etc.


Características

1Diseño para ser compacto, pequeño y ligero, amplio rango de inductancia.
2.Contribuye a ser Q alto y frecuencias auto-resonantes, tipo de toque que es conveniente para la inserción automática, recubrimiento de resina epoxi que aseguran la resistencia a la humedad para ser larga vida


Características eléctricas

(1) Isat: corriente de CC a la que la inductancia cae aproximadamente un 10% de su valor sin corriente;
(2) Irms: corriente de corriente continua que provoca el aumento de la temperatura (△T ≤ 40°C) desde 25°C ambiente.
(3) Corriente nominal: o bien la inductancia es un 10% inferior a su valor inicial en las características de saturación de CC o el aumento de la temperatura se convierte en △T=40°C ((Ta=25°C), lo que sea menor.
(4) Intervalos de temperatura de funcionamiento: -25°C a 85°C. (5) Dielectrico con tensión de pie: 250 V r.m.s.


Equipo de ensayo

(1) Inductancia ((L): HP 4284A/HM 9481/CD 1063/HP 4291A;
(2) Q: HP 4284A/HM 9481;
(3) DCR: CH 502A/CH 502BC;
(4) SRF: HM 9461;
(5) Corriente nominal/Isat./Irms.: HP 4284+HP 4284A/CD 1068+CD 1320. Condición de ensayo: a 25 °C, 75% H.


● Código de colores



Apariencia y dimensiones

Apariencia Las dimensiones de la formación

1. U-forming ((horizontal)

2. U-forming ((Vertical) (en el sentido vertical)

3.U-formación y cinta

4.UK-Formado y grabación

5.R-formación y cinta
