Los inductores superficiales de gran intensidad Ultra-miniatura por encargo 5,5 de la base del aire del cuadrado del soporte a 27nH para el RF circulan

Fabricado a medida Ultra-Miniatura de Alta Corriente de la superficie de montaje Cuadrado de aire inductores de núcleo 5.5 a 27nH para circuitos de RF

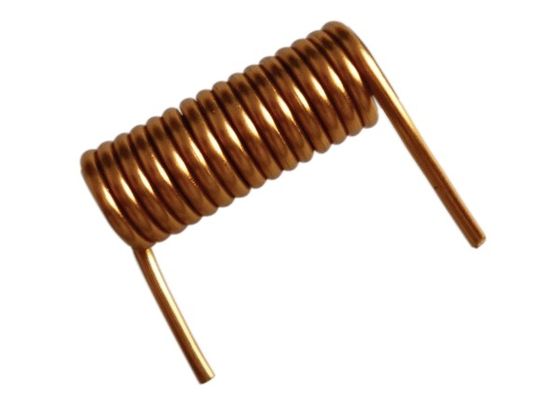

Descripción

Los inductores de RF de núcleo de aire cuadrado, parte de la familia de inductores de núcleo de aire de herida, son ideales para circuitos de RF, filtración de E / S de banda ancha, selección de frecuencia o emparejamiento de impedancia.La sección transversal cuadrada única del inductor de núcleo de aire proporciona un mejor rendimiento, y ofrece ventajas de fabricación sobre las bobinas toroidales.

Ejemplo de modelo

1	2

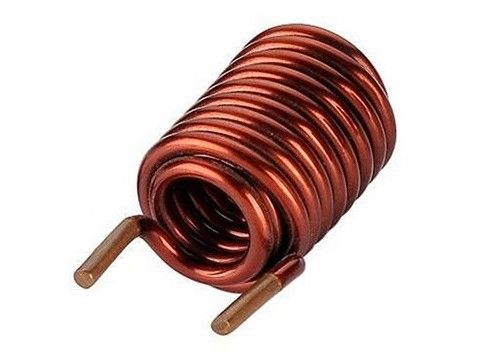

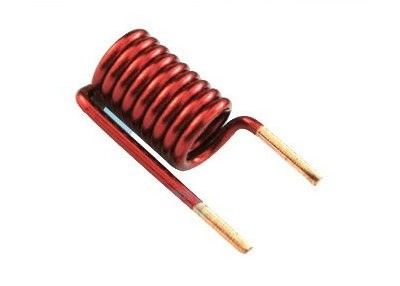

Diámetro del alambre:0.8 mm ID 5 mm; Giro:1.5 vuelta; longitud:6 mm	Diámetro del alambre:1.2 mm ID 4 mm;Gira: 4 vueltas;Llevo: 11 mm

Aplicaciones típicas

Aplicaciones de RF
Circuitos de RF
Filtración de E/S de banda ancha
Compatibilidad de la impedancia

Características y beneficios

Construcción de sección cuadrada
Disponible en tamaños 0806, 0807 y 0908
20 Valores de inductancia que van desde 5,5 a 27,3 nH
Q muy alto
Corriente alta
Excelente FRS

Disponible a medida

L frente a la curva de frecuencia

¿Qué es una bobina de núcleo de aire?

Utilizaremos el término 'bobina de núcleo de aire' para describir un inductor que no depende de un material ferromagnético para lograr su inductancia especificada.Esto cubre los casos en los que realmente hay sólo aire en el interior, así como los devanados en un aislante diferente, como la bakelita, vidrio o PTFE, etc.

¿Necesitas una bobina de aire?

¿Cuáles son las ventajas de una bobina de núcleo de aire?

Su inductancia no se ve afectada por la corriente que lleva.Esto contrasta con la situación de las bobinas que utilizan núcleos ferromagnéticos cuya inductancia tiende a alcanzar un pico a intensidades de campo moderadas antes de caer hacia cero a medida que se acerca la saturación.A veces se puede tolerar la no linealidad en la curva de magnetización; por ejemplo, en los convertidores de conmutación.En circuitos como las redes de audio cruzado en sistemas de altavoces hi-fi debe evitar la distorsiónLa mayoría de los transmisores de radio dependen de bobinas de aire para evitar la producción de armónicos.

Las bobinas de aire también están libres de las "pérdidas de hierro" que afectan a los núcleos ferromagnéticos.mayor eficiencia, mayor manejo de potencia y menos distorsión.

Por último, las bobinas de aire pueden diseñarse para funcionar a frecuencias de hasta 1 GHz.

¿Y el lado negativo?

Sin un núcleo de alta permeabilidad, debe tener más y / o giros más grandes para lograr un valor de inductancia dado.En frecuencias más altas generalmente no se necesita una alta inductancia, así que esto es entonces menos de un problema.
Una mayor radiación y captación de campo extraviado. Con las vías magnéticas cerradas utilizadas en inductores de núcleo, la radiación es mucho menos grave. A medida que el diámetro aumenta hacia una longitud de onda (lambda = c / f), el campo magnético se reduce.la pérdida debido a la radiación electromagnética se volverá significativaBalanis tiene los detalles sangrientos. Usted puede ser capaz de reducir este problema encerrando la bobina en una pantalla, o montándola en ángulo recto a otras bobinas con las que se puede acoplar.

Usted puede estar usando una bobina de aire no porque usted requiere un elemento de circuito con una inductancia específica por sí mismo, sino porque su bobina se utiliza como un sensor de proximidad, antena de bucle, calefacción por inducción,Cubo de Tesla, electromagnético, cabeza de magnetómetro o yugo de desviación, etc. Entonces un campo externo puede ser lo que desea.
