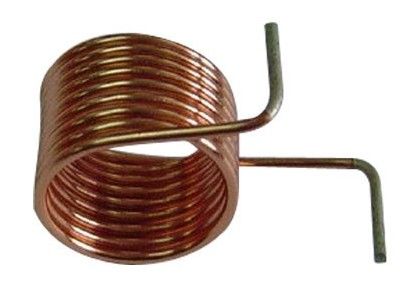

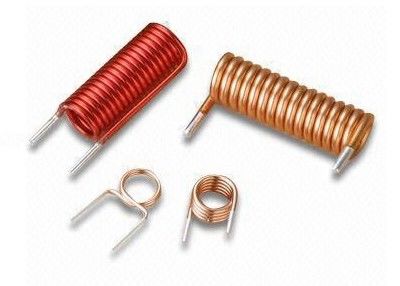

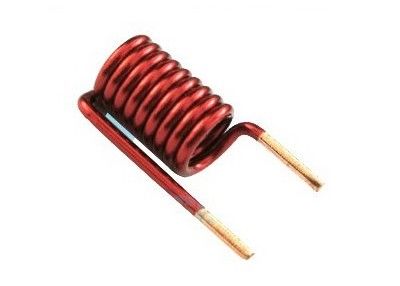

Los altos inductores fijados bobina de cobre roja heteromórfica formados formados Q 3 de la base del aire cumplen 300C para el uso de VHF-UHF RF
Características
Bobina de Optomized del ordenador
Utilizar fórmula del policía motorizado
4 encapsulaciones de los lazos y del barniz de alambre
A.C. linear Resistance
Inductancia constante con
Voltaje y variación actual
Muy bajo distorsión microfónica
Ninguna distorsión de la saturación
Ninguna distorsión de la histéresis
General
La bobina de la inductancia fue conducida usando el principio de dispositivo de la inducción electromágnetica. Cuando una corriente atraviesa un alambre, producirá cierto campo electromagnético alrededor de ese alambre, y el campo electromagnético del alambre sí mismo estará adentro dentro del ámbito del campo electromagnético en el efecto de la inducción del conductor. Para generar el alambre electromágnetico sí mismo, se llama una “sensación”, es decir, el cambio del alambre sí mismo los cambios en el campo magnético actual, el campo magnético y más futuro influenció la corriente en el conductor; En el papel del campo electromagnético en el rango de otros alambres produzca, llamado “inductancia mutua.
Especificación
Datos técnicos | Todos los datos técnicos se relacionaron con una temperatura ambiente de +25˚C |
Gama de la inductancia | 5.5nH a 27.3nH |
Tolerancia de la inductancia | el 2%, el 5%, el 10% |
Corriente clasificada | 2.7A, 2.9A, 4.4A |
Temperatura de funcionamiento | -40˚C a +125˚C |
Terminación | 96,5% plata del Tin/3% sobre 0,5% cobres |
Tolerancia: ± el 1% centrado en valor nominal
Conductividad eléctrica 101,5%
Gama de temperaturas: -25°C a 85°C
Temperatura del aislamiento: 155°C
Factor de enrrollamiento del espacio del 87%
D.C.R muy bajo.
Pérdidas bajas del efecto de piel
A.C. bajo Resistance
Capacitancia baja del uno mismo
99,99% cobre de la pureza elevada

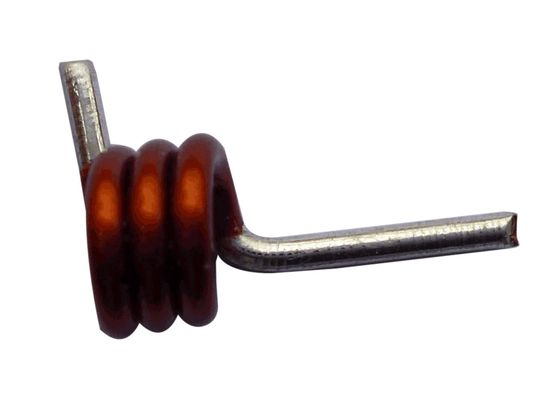

Parámetros heteromórficos formados de la especificación de la bobina: el alambre de cobre puro de 1.0m m, resistencia da alta temperatura, grado del alambre de cobre es 200 grados, prueba de la temperatura 300 grados, 1 minuto no sopla la piel. Diámetro interno hueco 3.0m m; número de vueltas: 3 vueltas. Estañado de desmontaje del Pin. Puede ser soldado con autógena directamente
Enrrollamiento de la bobina.
La bobina se debe primero herir en un plástico anterior del diámetro adecuado (igual al diámetro requerido de base).
La bobina debe ser apretada y las vueltas adyacentes deben estar tan cerca como sea posible.
Después de que la bobina sea completa, retire lentamente la base sin perturbar la bobina.
Ahora aplique una capa delgada del epóxido sobre la superficie de la bobina para la ayuda mecánica.
Quite el aislamiento de los extremos de bobina.
Ejemplo
Suponga que usted quiere hacer un inductor que produzca una inductancia del μH 10. El diámetro de la bobina es 1 pulgada y la longitud de la bobina es dada por 1,25 pulgadas. Usted tendrá que encontrar el número de vueltas de la bobina.
Así substituyendo los valores en la ecuación antedicha
L = 10 pulgadas
d = 1inch
l = 1,25 pulgadas
n = √ {L [18d * 40l]}/d = 26
Así, el número de vueltas de la bobina será 26.
Número de vueltas/pulgada = 20,8
