Inicio /Productos/Bobina inalámbrica del cargador/Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete

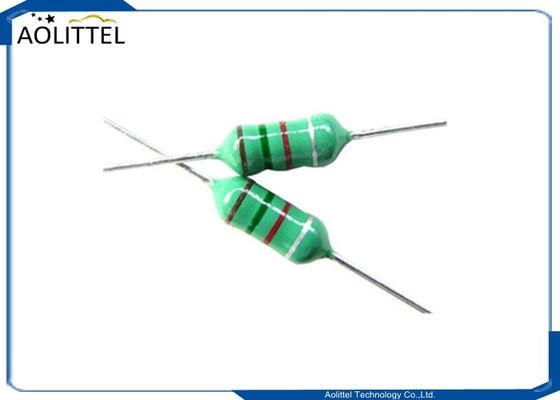

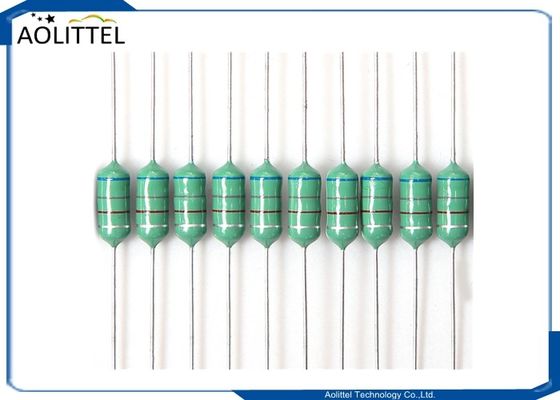

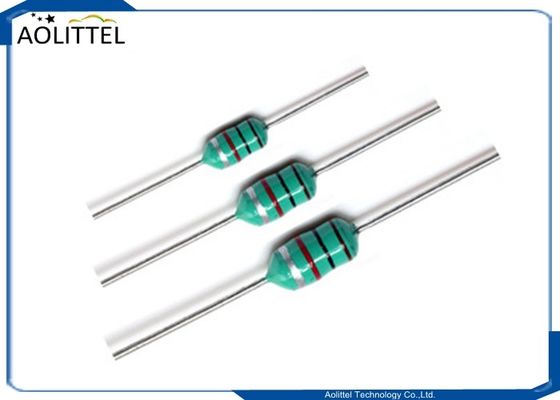

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete

2000 pcs
MOQ
Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Nombre: Inductor del código de color
Inductividad: EL 3.3UH±10%
DCR: 340mΩ MAX
Isat: EL L≧L0*90%
El pin: Alambre de acero revestido de cobre estañado
Resinas epoxi: FK661
El cable: 2UEW-F (QA)
Saldado: Sn: 99.3%/Cu: 0,7%
Pintura epoxi: DGT-1 (verde)
Núcleo: DRWW3*6
Resaltar:

bobina de carga inalámbrica del receptor

,

bobina de carga de la radio del PWB
Información básica
Lugar de origen: DONGGUAN, CHINA
Nombre de la marca: AOLITTEL
Número de modelo: 9.1.0410.3R3.01
Pago y Envío Términos
Detalles de empaquetado: Cinta, 2000PCS/BOX, 255*70*93m m; 48000pcs/Carton, 440*275*392m m
Tiempo de entrega: 7-10 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 4,800,000,000PCS por mes
Descripción de producto

AL Serie Estructura sólida Códigos de color Inductor fijo 0410 3.3uH 10% 1KHZ Valor Q alto para juguete

Nuestros productos están diseñados y promocionados para su uso en dispositivos electrónicos generales como equipos de audio-vídeo, equipos de oficina, electrodomésticos y servicios de información.Fuente de luz eléctricaJuguetes, computadoras y su entorno, controles industriales, electrodomésticos y otros

Dimensión

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 0

A. No 4.0MAX C. Las 0.6 ± 0.1
B. El trabajo 10.0 máximo
Identificación 1-Naranja, 2-Naranja, 3-Oro, 4-Sliver

Diagrama esquemático

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 1

Diagrama de la estructura del enrollamiento

Las demás: El S F: el precio Teléfono Se vuelve En el sentido de la curva
N1 El S F: el precio Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. 15T - ¿ Qué? Enrollamiento suave

Parámetros eléctricos

Proyecto de prueba Específico Frecuencia de ensayo Instrumentos de ensayo
- ¿ Qué? 3.3UH ± 10% a 25°C 1KHZ/0,25V Se trata de un producto de fabricación de la Unión Europea.
El DCR 340 mΩ máximo a 25°C 1KHz/0,25V El HK-100
Esat El valor de las emisiones de gases de efecto invernadero es el siguiente: a 25°C DC670mA 1KHz/0,3V Se trata de un producto de fabricación de la Unión Europea.

El número de datos

El material Las especificaciones Fabricantes
Número de identificación Cables de acero revestidos de cobre enlatados Baichuan
O Proveedor equivalente
Resina epoxi FK661 - ¿Qué es esto?
O Proveedor equivalente
Teléfono 2UEW-F ((QA) GANYUE HENGXING ((E233255)) y otros miembros de su personal.
O Proveedor equivalente
Soldado ¿ Por qué?990,3%/Cu:00,7% - ¿ Qué es eso?
O Proveedor equivalente
Pintura epoxi DGT-1 ((verde) FUXIN
O Proveedor equivalente
Núcleo El número de personas afectadas por el accidente ¿ Qué es esto?
O Proveedor equivalente

Informe de ensayo

Las condiciones de ensayo: TEMP:25°C (REF) R.H.:80% (REF)

Punto de trabajo Rango de acción Datos de ensayo
Proyecto de ensayo Especificaciones 1 2 3 4 5
- ¿ Qué? 3.3UH ± 10% 3.33 3.32 3.30 3.32 3.33
El DCR 340 mΩ máximo 170 170 170 170 170
Esat El valor de las emisiones de gases de efecto invernadero es el siguiente: Está bien. Está bien. Está bien. Está bien. Está bien.

- No, no es así. Punto de trabajo Requisitos Resultado
1 Apariencia, tamaño Cumplir con las solicitudes de tamaño y tolerancia Está bien.
2 Fuerza de extracción del pin Más de 1 kg Está bien.

Embalaje

Cuadro interior: 255*70*93 mm

En el caso de los productos de la categoría M1, el valor de la muestra de calidad se calculará en función de los valores de los productos de la categoría M2.

2000 unidades por caja interior, 24 cajas por cartón exterior 48000 unidades

Imagen del boceto del embalaje

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 2

Embalaje según las necesidades del cliente.

Equipo de ensayo

1.Inductividad ((L):HM-9481/TH-2829A;
2. Q: HM-9481;
3.DCR:CH-502BC/TH-2829A;
4.SRF:HM-9461;
5.Isat:TH-2829A/TH-1772B+TL-2812D;
Condición de ensayo: a 25°C, 75% H.

Ruta del proceso

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 3

Especificación para todos los inductores de código de color 0307 0410 0510 0512

Apariencia y dimensiones

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 4

Características eléctricas

Sección AL0307

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 5

Sección AL0410

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 6

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 7

Sección AL0510

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 8

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 9

Sección AL0512

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 10

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 11

Nota: los datos de este documento sólo proporcionan los productos principales, por lo que desea pedir o obtener más información sobre el producto relacionado, por favor
Póngase en contacto con nosotros para obtener la información más reciente y completa del producto

Embalaje del producto

En bruto

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 12

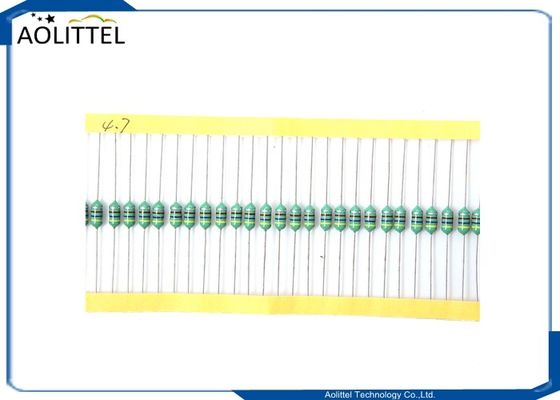

La cinta.

Los códigos de color sólidos de la estructura de la serie del AL fijaron el alto Q valor del inductor 0410 3.3uH el 10% 1KHZ para el juguete 13

etiqueta:

bobina de carga de la radio del PWB

bobina de carga inalámbrica del receptor

bobina de carga del poder inalámbrico
