1. Introducción
HR6022 es un dispositivo de interfaz de red USB2.0 de LAN inalámbrico (WLAN) altamente integrado y de excelente rendimiento. Conexión inalámbrica de alta velocidad hasta 150 Mbps.
1.1 Resumen general

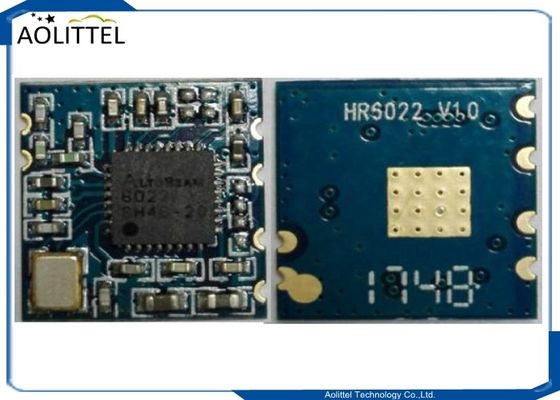

El hardware general del módulo se muestra en la Figura 1. Este diseño del módulo WLAN se basa en AltoBeam ATBM6022.Es un chip único altamente integrado 1 * 1 MIMO (Múltiples en múltiples fuera) LAN inalámbrico (WLAN) USB2.0 controlador de interfaz de red conforme a la norma 802.11n
Combina un MAC, una banda base capaz de 1T1R y RF en un solo chip.Está diseñado para proporcionar un excelente rendimiento con bajo consumo de energía y mejorar las ventajas de un sistema robusto y rentable..
1.2 REFERENCIA de las especificaciones
Esta especificación se basa en referencias adicionales enumeradas a continuación.
el número de unidad de carga
el número de unidad de carga
el número de unidad de carga
1.3 Características del sistema
| Conjunto de chips |
Se trata de un sistema de control de velocidad. |
| Frecuencia de funcionamiento |
2.412 ∙ 2.484 GHz |
| Estándar WIFI |
Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2 incluidos en el presente anexo. |
| Modulación |
802.11b: CCK ((11, 5,5 Mbps), QPSK ((2 Mbps), BPSK ((1 Mbps)
802.11 g/n: OFDM |
| Año de ejercicio fiscal |
802.11b: 11,5.5,2,1 Mbps
802.11g: 54,48,36,24,18,12,9,6 Mbps
802.11n: hasta 150 Mbps |
| Sensibilidad del receptor |
130 M: -70 dBm@10% PER; 108 M: -70 dBm@10% PER; 54 M:
-70dBm@10% PER; 11M:-87dBm@8% PER; 6M:-92dBm@10%
Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de medición de los efectos invernaderos. |
| Interfaz de host |
USB 2. ¿Qué quieres decir?0 |
| Alcance de operación |
Hasta 150 metros en el espacio abierto |
| Potencia de RF |
Los resultados de la evaluación de la calidad de los productos se basarán en los siguientes datos: |
| Antenna de RF |
Antenna externa (resistencia de 2,4 GHz a 50 Ohms) |
| Soporte del sistema operativo |
Android y Linux |
| Seguridad |
WEP, TKIP, AES, WPA, WPA2 |
| Consumo de energía |
3.3Vdc 300mA@11n Max |
| Temperatura de funcionamiento |
-20 ~ + 70 °C Temperatura ambiente |
| Temperatura de almacenamiento |
-40 ~ +70 °C Temperatura ambiente |
| Humedad |
5% a 90% como máximo (no condensado) |
| Dimensión |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
2Especificación mecánica
2.1 Dibujo de contorno L13 mm*W12.2 mm

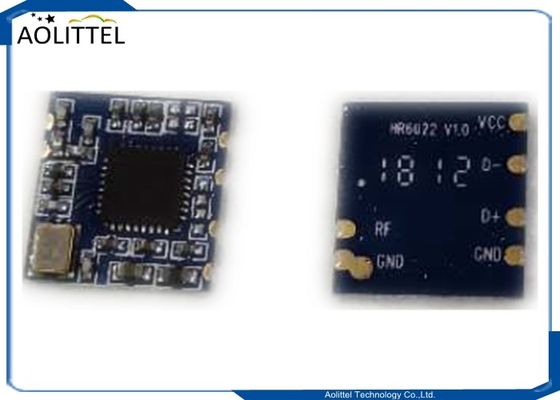

2.2 Definición del pin de conector
| El pin # |
Nombre |
Descripción |
| 1 |
Vbus |
3Entrada de fuente de alimentación de corriente continua de 3 V |
| 2 |
¿ Qué es? |
DN de datos del USB |
| 3 |
D+ |
Datos de la unidad de datos USB |
| 4 |
El GND |
En el suelo |
| 5 |
RF GND |
RF en tierra |
| 6 |
ANT 1 |
Antenna externa (2.4 GHz 50 Ohms) |
Sobre nosotros
Aolittel Technology Co., Ltd. nuevo proyecto
Proyectos principales: producción de placas de circuito impreso; procesamiento de chips SMT, ensayo de ensamblaje de DIP, diseño de generación, OEM y otros servicios de producción y procesamiento de una sola ventana.
Aolittel Technology Co., Ltd. es un fabricante profesional de todo tipo de productos electrónicos.Plug-in DIP, ensamblaje, ensayo, diseño de generación, servicios de producción y procesamiento de una sola ventana, como materiales de fundición.
Fábrica de placas de circuito impreso de PCB - con línea de producción automática, superficie de fábrica de más de 10.000 metros cuadrados, puede fabricar: placas de un solo panel, placas de doble panel de múltiples capas, etc. ... capacidad de producción mensual de 60.000 metros cuadrados.

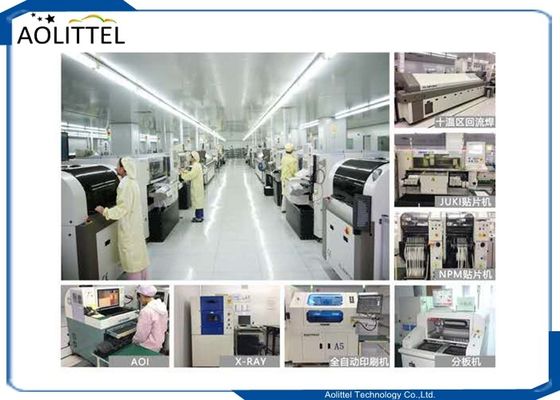

Procesamiento SMT SMT 5 líneas automáticas de producción de parches SMT de alta velocidad, superficie de fábrica de más de 6.000 metros cuadrados, equipo AOI, rayos X, máquina de impresión automática,Máquina de colocación de NPM / JUK de Panasonic 20, puede ser colocado todos los días - mil cinco millones de puntos, todo tipo de productos electrónicos pueden ser producidos y procesados.Taller antistatico libre de polvo de clase 000, proporcionando una garantía fiable de la calidad de la producción; proporcionando productos de alta calidad para clientes nacionales y extranjeros.
