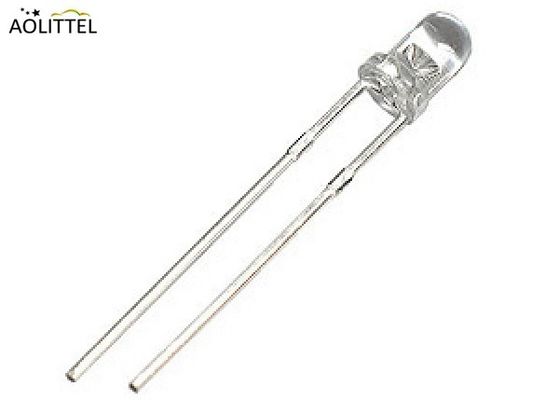

diodos electroluminosos enchufables claros blancos ultra brillantes redondos LED del top LED RGB de 3m m

3 mm LED redondo de arriba Ultra brillante RGB Blanco claro Diodos emisores de luz enchufables LED

Resumen general

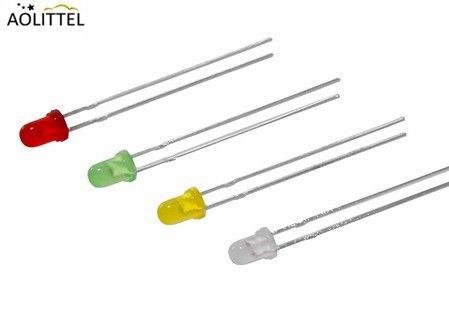

Ao littel Light Emitting Diodes LED están disponibles en una variedad de tamaños y formas incluyendo el LED de 3mm.

El tamaño se refiere al diámetro exterior del LED. Los LED de 3 mm son los más pequeños y se utilizan en aplicaciones de ajuste ajustado,Mientras que los modelos de 8mm y 10mm se utilizan donde se quiere sacar tanta luz como sea posible.

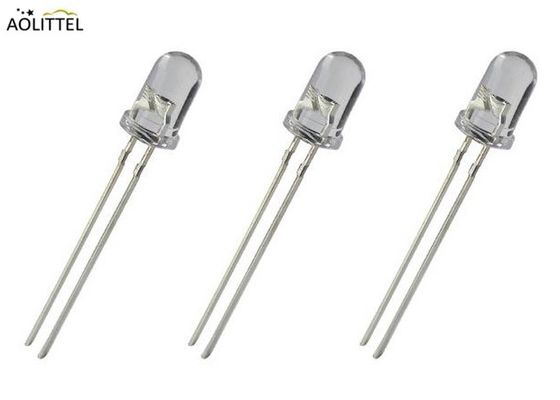

Los LEDs súper brillantes de 3 mm son extremadamente brillantes y buenos para usar en sus proyectos, iluminaciones, faros, focos, iluminación de automóviles, modelos.

¿Qué es lo que quiere decir? Descargar¿Cómo se llama?

Los LEDs de 3 mm se pueden usar en cualquier lugar donde necesite una iluminación o una indicación confiable de baja potencia y alta intensidad.

Características

* Mecánica y espectral coinciden con el fototransistor.

* Producto libre de plomo (Pb) con arreglo a la Directiva RoHS.
* Bajo consumo de energía, buena directividad angular

* Alta eficiencia.
* Montaje versátil en tablas o paneles de PC.
* Compatibilidad con la CA/requisito de baja corriente.
* Diámetro T-1 muy popular.

* Opciones de ángulo múltiple

* Aplicable a la técnica de soldadura por ondas

* Intensidad radiante ((mW/sr): 75@50mA

* Ángulo de visión 30°

Aplicación

Tablero electrónico
Dispositivo de inducción
Dispositivo de vigilancia electrónica

Dimensión

No obstante lo anterior:
1Todas las dimensiones están en milímetros (pulgadas).
2. Tolerancia ± 0,25 mm ((.010") a menos que se indique lo contrario.
3La resina sobresaliente debajo de la brida es de 1,0 mm (± 0,04") como máximo.
4La separación entre los cables se mide en el punto en que los cables salen del paquete.
5Las especificaciones están sujetas a cambios sin previo aviso.

Las calificaciones máximas absolutas a Ta=25°C

Características eléctricas u ópticas a 25 °C

No obstante lo dispuesto en el apartado 1 del presente artículo,

1La intensidad luminosa se mide con una combinación de sensor de luz y filtro que se aproxima a la curva de respuesta ocular CIE.

2La garantía IV debe añadirse con una tolerancia de ± 15%.

3El código de clasificación IV está marcado en cada bolsa de embalaje.

4. θ1/2 es el ángulo fuera del eje en el que la intensidad luminosa es la mitad de la intensidad luminosa axial.

5Las coordenadas de cromaticidad (x, y) se derivan del diagrama de cromaticidad del CIE de 1931.

6. Precauciones para la manipulación:

• Al soldar, deje un espacio mínimo de 2 mm entre la resina y el punto de soldadura.

• Se debe evitar sumergir la resina en la soldadura.

• Se debe evitar corregir la posición de la soldadura después de la soldadura.

• Al soldar, no aplique ninguna tensión al marco de plomo, especialmente cuando se caliente.

• El plomo debe formarse antes de la soldadura.

• Es necesario cortar el marco de plomo a temperatura normal.

7. Precaución en el ESD: La electricidad estática y el aumento de la tensión dañan el LED. Se recomienda usar una pulsera de muñeca o un guante antielectrostático al manipular el LED.el equipo y la maquinaria deben estar correctamente conectados a tierra.

Curvas típicas de las características eléctricas u ópticas

(Temperatura ambiente de 25°C, salvo que se indique lo contrario)

Paquete

i 1.000 piezas por bolsa de embalaje

ii 10 bolsas de embalaje por cartón interior total 10.000 piezas por cartón interior

iii 8 cajas interiores por caja exterior total de 80.000 piezas por caja exterior
