Resistores de película de carbono de metal sin plomo 0204 0207 0309 SMD Fusible Wire Wound MELF 0.125W 0.25W 0.5W 1W 2W

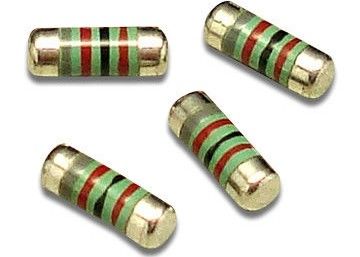

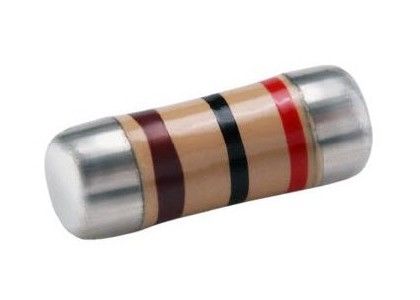

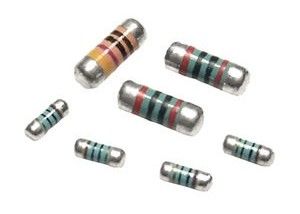

Las resistencias MELF (Metal Electrode Leadless Face) son redondas o cilíndricas y están disponibles en cinta plástica en relieve en carretes de 7 pulgadas.Las terminales de las resistencias MELF son tapas de acero forzadas con terminación con chapa SnLas piezas también están disponibles en valor de Ohm cero.
Las notas
* MELF es el acrónimo de Metal Electrode Leadless Face.
* Las tapas de extremo con soldadura 90/10.
* Adecuado para la soldadura por reflujo y onda.
* Cumple o excede las normas EIAJ 8009, EIA PDP 100.
* Las tapas de acero forzadas están recubiertas de estaño.
* El tipo de cinta es de plástico.
Solicitud presentada
La presente norma se aplica a las fuentes de luz eléctrica, las fuentes de alimentación por conmutación, los cargadores, los equipos de comunicación, los equipos electrónicos médicos, los equipos de ensayo y medición y los automóviles.
Reemplazo de resistencias de enchufe en equipos electrónicos como electrónica, productos industriales y electrodomésticos.
Características
1) Utilizar revestimientos de resina epoxi / no combustibles con características de seguridad de no combustibles e aislantes;
2) Miniaturización para la colocación de alta densidad;
3) Cumplir los requisitos de los procesos de soldadura sin plomo (Pb) y con plomo;
4) Puede utilizarse en sistemas de montaje automático de superficie (SMD).
5)Construcción habilitada SMD
6)Revestimiento de múltiples capas ignífugo equivalente a la norma UL 94 V-0
7) Características ignífugas equivalentes al ensayo de sobrecarga UL 1412
8) El punto de soldadura mejorado es confiable contra el aumento
9)Los productos cumplen los requisitos de RoHS y no contienen sustancias de gran preocupación identificadas por la Agencia Europea de Sustancias Químicas
10) Especificaciones según la CEI 60115-1, 60115-4
Dibujo dimensional
| Tamaño |
Dimensión ((mm) |
| - ¿ Qué? |
D1 |
D2 máximo. |
| 0204 |
3.5 ± 0.2 |
1.1 ± 0.1 |
1.4 ± 0.2 |
| 0207 |
5.9 ± 0.2 |
1.7 ± 0.1 |
2.1 ± 0.2 |
| 0309 |
Con una sola tapa 8.5±0.2
El doble tapón es de 8,7 ± 0.2
|
2.5 ± 0.1 |
Con una sola tapa 3,1 ± 0.2
El doble tapón es de 3,0 ± 0.2
|
Información sobre el material
| Código |
Nombre |
El material |
| 1 |
Revestimiento |
Revestimiento de resina no combustible / epoxi |
| 2 |
Anillo de colores |
Revestimiento retardante de llama |
| 3 |
Cables de corte |
- ¿Qué quieres decir? |
| 4 |
Elemento de fusible |
Los demás: |
| 5 |
Barras magnéticas |
Cuerpo cerámico de aluminio / película resistiva |
| 6 |
Cap |
Las demás partidas de acero |
Número de las partes
| El KNPM |
1 |
100 |
J. |
El S |
0309 |
KNPM: Nombre de la serie
1: potencia nominal -- 0.125W,0.25W,0.5W, 1W, 2W
100: Valor de la resistencia -- E24 resistencia normal
J: tolerancia a la resistencia -- F=±1%, G=±2%, J=±5%
S: código de tamaño -- Es un tamaño normal sin código; S- tamaño pequeño; X- tamaño ultra pequeño.
Especificaciones eléctricas
| Tamaño Tipo |
Rango de potencia ((70C) |
Rango de temperatura en °C |
Voltado de aislamiento V |
Rango de resistencia (Ω) |
| Se aplicarán las siguientes medidas: |
| 0204 |
0.125W
0.25WS
0.5W-X
|
-55 ₹ 155 |
200 |
MFM 0,1 ∼ 2,2 M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0207 |
0.25W
0.5W-S
1W-X
|
-55 ₹ 155 |
250 |
KNPM 0,22 ‰ 100
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0309 |
0. 5W
1W-S
2W-X
|
-55 ₹ 155 |
350 |
KNPM 0,22 ¢ 300
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
Datos generales
| Tolerancia de resistencia nominal |
± 5 por ciento |
| Categoría climática |
Se trata de: |
| Baja presión del aire |
8.5kpa |
| Nivel de estabilidad |
El 5% |
| Cambio de resistencia |
Valor límite |
| Prueba a largo plazo |
± ((5%R+0,1Ω) |
| Prueba a corto plazo |
± (1% R + 0,05 Ω) |
| Corriente nominal |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Tamaño de la cinta
| Tamaño |
φA
(mm)
|
φB
(mm)
|
φC
(mm)
|
No |
T. |
Cuota de trabajo (pcs) |
| 0204 |
179 ± 2 |
60 ± 2 |
13 ± 0.5 |
9 ± 1 |
12 ± 0.5 |
3000 |
| 0207 |
Se trata de una serie de medidas que se aplican a las empresas. |
90 ± 2 |
13 ± 0.5 |
10 ± 1 |
14.5 ± 1 |
2000/5000 |
| 0309 |
330 ± 2 |
90 ± 2 |
13 ± 0.5 |
16 ± 1 |
19.5 ± 1 |
2500 |
Tamaño del papel
| Tamaño |
Dimensión ((mm) |
| A. No |
B. El trabajo |
No |
- ¿ Por qué? |
F: el precio |
| 0204 |
1.6 ± 0.2 |
3.8 ± 0.2 |
8.0 ± 0.2 |
1.75 ± 0.1 |
5.25 ± 0.1 |
| 0207 |
2.4 ± 0.2 |
6.0 ± 0.2 |
12.0 ± 0.2 |
1.75 ± 0.1 |
7.25 ± 0.1 |
| 0309 |
3.6 ± 0.2 |
8.9 ± 0.2 |
16.0 ± 0.2 |
1.75 ± 0.1 |
9.25 ± 0.1 |
| |
P0 |
P1 |
P2 |
D0 |
T. |
| 0204 |
4.0 ± 0.1 |
4.0 ± 0.1 |
2.0 ± 0.1 |
1.5 ± 0.1 |
1.65 ± 0.1 |
| 0207 |
4.0 ± 0.1 |
4.0 ± 0.1 |
2.0 ± 0.1 |
1.5 ± 0.1 |
2.5 ± 0.1 |
| 0309 |
4.0 ± 0.1 |
8.0 ± 0.1 |
2.0 ± 0.1 |
1.5 ± 0.1 |
3.5 ± 0.1 |
Marcado en color
| El color |
Primero dígito |
Segundo dígito |
Tercer dígito |
Más malos. |
Las normas de seguridad |
| Negro |
0 |
0 |
0 |
100 |
- |
| Marrón |
1 |
1 |
1 |
101 |
± 1 |
| El rojo |
2 |
2 |
2 |
102 |
± 2 |
| Naranja |
3 |
3 |
3 |
103 |
- |
| Amarillo |
4 |
4 |
4 |
104 |
- |
| El verde |
5 |
5 |
5 |
105 |
± 05 |
| El azul |
6 |
6 |
6 |
106 |
± 025 |
| Violeta |
7 |
7 |
7 |
107 |
± 01 |
| Es gris. |
8 |
8 |
8 |
108 |
- |
| Blanco |
9 |
9 |
9 |
109 |
- |
| El oro |
- |
- |
- |
10- ¿Qué es? |
± 5 |
| Las partes de la cabeza |
- |
- |
- |
10- ¿ Qué pasa? |
± 10 |
| Es muy simple. |
- |
- |
- |
- |
- |
Prueba de fiabilidad
| Características |
Condiciones de ensayo |
Limitaciones |
| Corto tiempo de sobrecarga |
IEC 60115-1 4.13 5 segundos 2.5 veces la tensión nominal (no superior a la tensión máxima de sobrecarga) |
± 2% |
| La vida en la humedad |
IEC 60115-1 4.24 56 días de carga nominal (no superior a la tensión de trabajo máxima) a (40±2) °C y (93±3)% de humedad relativa |
|
| Vida útil de la carga 1.000 horas |
La norma IEC 60115-1 es la siguiente:25.1 Carga nominal (no superior a la tensión máxima de funcionamiento) con 1,5 horas encendidas y 0,5 horas apagadas, a (70±2) °C |
± 5 por ciento |
| Resistencia al calor de la soldadura |
La norma IEC 60115-1 es la siguiente:18.2 Sumergir la resistencia en un baño de soldadura medido (260±5) °C y mantenerla durante 10±1 segundos |
± 1% |
| Capacidad de soldadura |
La norma IEC 60115-1 es la siguiente:17.2 Área de soldadura cubierta después de (230±3) °C/(2±0.2) segundos con el flujo aplicado |
95% Min. |
| Vibración |
Seis horas en cada dirección paralela y axial con un movimiento armónico simple con una amplitud de 0,75 mm y de 10 a 500 Hz. |
± 1% |
| Resistencia térmica |
La norma IEC 60115-1 es la siguiente:25.3 1000 horas a 200 °C sin carga |
± 1% |
| Choque térmico |
IEC 60115-1 4.19 -55°C 30 minutos, +155°C 30 minutos, 5 ciclos |
± 3% |
| Prueba de sobretensiones |
Tensión de sobretensiones = 12,000PR DC P es la potencia nominal, R es el valor de la resistencia, la tensión de sobretensiones no es mayor que la indicada a la derecha. |
± 5 por ciento |
