10.1x3.1m m 4012 alto voltaje superficial de retraso de tiempo del fusible 1A 600VAC 350VDC del soporte a prueba de explosiones

Prueba de explosión de alta tensión 10.1x3.1mm 4012 Tiempo de retraso de montaje de la superficie de fusible 1A 600VAC 350VDC

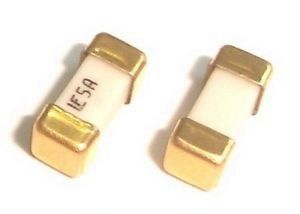

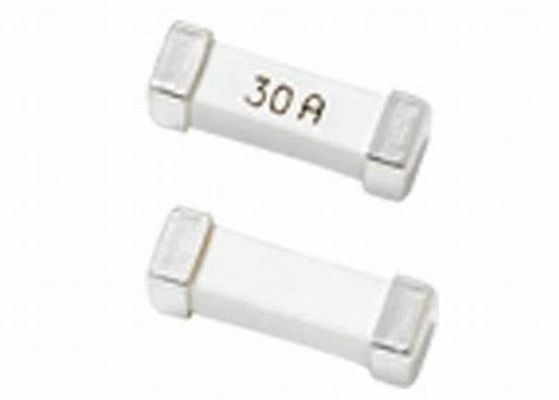

El fusible SMD AOLITTEL NANO2 es ideal para su uso en equipos de Datacom y telecomunicaciones

El fusible NANO2 es un fusible de acción rápida y de muy alta corriente diseñado para aplicaciones de alta corriente de funcionamiento.Su bajo aumento de temperatura y sus excelentes características de estabilidad de temperatura lo hacen ideal para su uso en equipos de datos y telecomunicaciones como servidores de gama alta., estaciones base, fuentes de alimentación y aplicaciones de computación de cuchillas. ofrece protección de circuitos de alto amp, calificaciones de interrupción ultra altas (hasta 500 A a 72 VDC) y un tamaño compacto (10,1 mm x 3,12 mm x 3.12 mm) para ahorrar espacio en el tablero.

Características y beneficios

Corriente nominal alta (15 30 A) con un voltaje superior de hasta 100 VDC
Mejor resistencia al ciclo térmico
I2t de alta fusión
Fusiles de montaje en la superficie en una pequeña huella
Rango de temperatura de funcionamiento de -55°C a 125°C
Permite que los servidores de cuchillas operen a mayor potencia
Proporciona una mayor fiabilidad en duras condiciones de ciclo térmico
Previene el desencadenamiento de molestias causadas por el aumento transitorio durante el intercambio caliente del servidor de cuchillas
Permite una mayor flexibilidad en la colocación de fusibles en placas de servidores de hoja delgada
Garantiza un rendimiento robusto y una protección fiable en entornos de trabajo de temperatura ambiente ultra alta

Materiales y dimensiones

Material del cuerpo de construcción: Cerámica
Material de terminación: plata (Ag), níquel (Ni), estaño (Sn)
El elemento del fusible: plata ((Ag)

Modelo de suelo recomendado - soldadura de reflujo

Unidad: mm

Número de las partes

Sistema de numeración de las piezas

El importe de las pérdidas de crédito se determinará en función de las pérdidas de crédito.

CQ40LT -- Serie

001 -- Código AMP (véase el cuadro siguiente)

Características eléctricas

Temperatura ambiental a 25°C

Aplicación

Servidores de gama alta / computación con cuchilla

Fuente de alimentación de la estación base

Modulo de regulación de voltaje

Sistema de ventilador de enfriamiento para servidor de PC

Aplicaciones de arquitectura avanzada de computación de telecomunicaciones (ATCA) para computación en la nube

Sistema de gestión de baterías (herramientas industriales)

Clasificación de interrupción

1A a 30A:

150 amperios a 350 V de corriente continua
150 amperios a 600 V CA

600 amperes a 60 V de corriente continua

40A: 600 amperios a 60 V de corriente continua

Método de soldadura

*Soldadura por reflujo: 260°C, 30 segundos como máximo.
* Soldadura por onda: 260°C, 10 segundos como máximo.
* Soldadura a mano: 350°C, 3 segundos como máximo.

Especificación de la cinta y el carrete

Cintas y carretes Cantidad: 1000pcs/carrete

Características del producto

Materiales

Cuerpo: Cerámica

Capa de cerámica: latón plateado

Resistencia al aislamiento (después de abrir) MIL-STD-202, Método 302, Condición de ensayo A (10.000 ohmios, mínimo)

El método de ensamblaje de las partículas es el siguiente:

Resistencia al calor de soldadura MIL-STD-202, Método 210, Condición de ensayo B (10 segundos a 260°C) Recomendación de PCB para el manejo térmico espesor mínimo de la capa de cobre = 100μm

Ancho mínimo de las huellas de cobre = 10 mm

En estos casos, en condiciones normales de funcionamiento, la temperatura máxima del cuerpo del fusible no debe superar los 80 °C en un ambiente de 25 °C.

Temperatura de funcionamiento de 55oC a 125oC con un descenso adecuado
