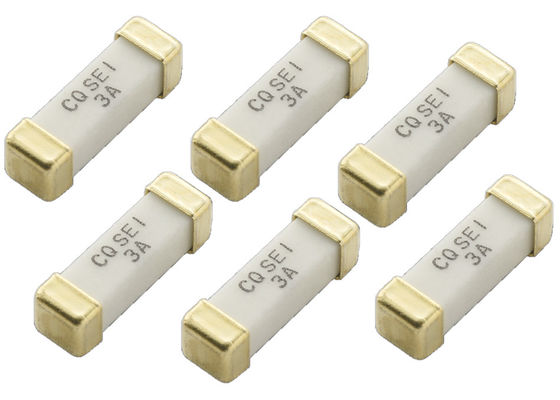

Sistema de iluminación 10.1x3.1x3.1 mm Dispositivo de montaje superficial cerámico con fusible de soplo lento 1032 250V 3A SEI 003 con chapa dorada
Aprobación
Componente reconocido para Canadá y Estados Unidos 500mA~5A
VAL 500mA ~ 5A
Características
Nivel de interrupción: 50 amperios a 250 V CA
Material del cuerpo: Cerámica
Las terminaciones: tapas de latón recubiertas de oro
Cintas y bobinas: cinta de 24 mm
Especificación del embalaje: EIA RS-481-2
Cantidad: 2.500 piezas por carrete.
Aplicación: Sistema de energía de equipos de telecomunicaciones, sistema de iluminación
Materiales libres de plomo y compatibles con RoHS
Sin halógenos (se refiere a: Br900ppm, Cl900ppm, Br+Cl1500ppm)
Diseño monolítico y multicapa
Rendimiento a altas temperaturas
Rango de temperatura de funcionamiento de -55°C a +125°C
Características eléctricas
| Corriente de velocidad |
1 En |
2.5 En |
| - ¿Qué es eso? |
- ¿Qué quieres decir? |
| 500 mA-5A |
4 horas |
120 segundos |
Especificación ambiental
| Temperatura de funcionamiento |
-55°C a +125°C |
| Vibración |
Se aplicará el método de medición de las emisiones de gases de efecto invernadero (MIP) en el caso de las emisiones de gases de efecto invernadero. |
| Espray de sal |
Se aplicará el método de ensayo en el caso de los productos de la serie A. |
| Resistencia al aislamiento |
Se aplicará el método de ensayo de la norma MIL-STD-202G, método 302, condición de ensayo A. |
| Resistencia al calor de la soldadura |
Se aplicará el método de ensayo en el punto de ensayo B. |
| Choque térmico |
Se aplicará el método de ensayo en el punto de ensayo B (-65°C a +125°C). |
Dimensión mecánica ((mm)
Información sobre los pedidos
| P/N |
Amperios
Calificación
[ En ] |
Válvula de tensión
Calificación
(V) |
En el caso de las
Resistencia
Ohms fríos |
En el caso de las
Fusión I2t
A2 Sec |
| Es el SEI.500 |
500 mA |
Las demás: |
0.5479 |
1.963 |
| Es el SEI.750 |
de una potencia máxima de 750 mA |
0.2600 |
3.375 |
| Sección 010 |
1a |
0.1800 |
11.22 |
| El SEI 1.50 |
1.5A |
0.1027 |
14.85 |
| Sección 020 |
2A |
0.0504 |
19.84 |
| El SEI 2.50 |
2.5A |
0.0370 |
20.50 |
| Sección 030 |
3A |
0.0280 |
54.00 |
| El SEI 3.50 |
3.5A |
0.0199 |
57.82 |
| Sección 040 |
4A |
0.0158 |
125.6 |
| Sección 010 |
5A |
0.0120 |
185.0 |
Selección de fusibles de montaje en superficie
La selección de fusibles parece sencilla, en el sentido de que elige uno que tenga una corriente calificada un poco más alta que la corriente de funcionamiento de su sistema en el peor caso.Hay consideraciones de reducción para la corriente de funcionamiento y la temperatura de aplicación. El encendido y otras operaciones del sistema (como cambios de velocidad del procesador o arranque del motor) causan sobretensiones o picos de corriente que también requieren consideración al seleccionar un fusible.Así que seleccionar el fusible adecuado para su aplicación no es tan simple como conocer la corriente nominal dibujada por el sistema.
Beneficios
• Alta capacidad de resistencia a la corriente de entrada
• Estructura cerámica monolítica
• Elemento de fusión de plata y terminación de plata con chapa de níquel y estaño
• Excelente estabilidad a la temperatura
• Fuertes características de supresión de arco
