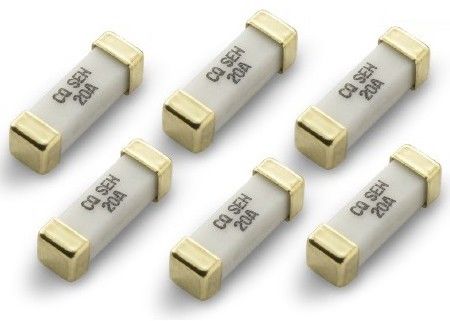

Aprobación UL 1032 Cuadrado Cerámico Superficie Revestida de Oro Monte Fuse SEH 500mA-30A 125V 300V 10.1x3.1x3.1mm
En general
• Montar en la superficie el fusible de alta corriente
• Disponible en calificaciones de 20 a 60 Amperios
• Voltagem nominal superior hasta 100VDC
• 1032 montaje de superficie de forma cuadrada
• Rango de temperatura de funcionamiento de -55°C a 125°C
• Mejora de la resistencia al ciclo térmico
• Compatible con la Directiva RoHS y libre de halógenos
• Componente reconocido de homologación para Canadá y EE.UU. 0,5A~30A
Aplicación
• Potencia del sistema de almacenamiento
• Sistema de ventilador de refrigeración para servidor de PC
• Módulo regulador de tensión
• Fuente de alimentación de la estación base
• Módulo regulador de voltaje para servidor de PC
• Servidores de gama alta / computación Blade
• Sistema de gestión de la batería
Características eléctricas
| Corriente nominal |
1 En |
2 En |
2.5 En |
| - ¿Qué es eso? |
- ¿Qué quieres decir? |
- ¿Qué es eso? |
- ¿Qué quieres decir? |
| 0.5-2A |
4 horas |
- |
1 segundo |
120 segundos |
| Entre 20 y 30 A |
4 horas |
60 segundos |
- |
- |
Clasificación de interrupción
0.5A~2A: 60 amperios a 300 V CA
100 amperios a 80 V de corriente continua
20A: 100 amperios a 125 V CA
300 amperios a 100 V de corriente continua
25A ~ 30A: 100 amperios a 125 V CA
con una potencia de 100 ampères a 100 V de CC
Especificación ambiental
Temperatura de funcionamiento: -55°C a +125°C
Vibración:MIL-STD-202G, método 201 ((10-55 Hz, 0,06 pulgadas, excursión total)
Espray de sal:MIL-STD-202G, método 101, condición de ensayo B (48 horas)
Resistencia al aislamiento:MIL-STD-202G, método 302, condición de ensayo A
Resistencia al calor de la soldadura:MIL-STD-202G, método 210, condición de ensayo B (10 segundos, a 260 °C)
Choque térmico:MIL-STD-202G, Método 107, Condición de ensayo B (de -65°C a +125°C)
Información de pedidos
| P/N |
Amperios
Calificación
[ En ] |
Válvula de tensión
Calificación
(V) |
En el caso de las
Resistencia
Ohms fríos |
En el caso de las
Fusión I2t
A2 Sec |
| El SEH.500 |
500 mA |
Las demás: |
- |
- |
| SEH 1.25 |
1.25A |
- |
- |
| Sector de transporte |
2A |
- |
- |
| SEH 020 |
20A |
Las demás: |
0.0033 |
18.000 |
| SEH 025 |
25A |
0.0022 |
45.000 |
| SEH 030 |
30A |
0.0016 |
101.00 |
Dimensión mecánica ((mm)
Especificación física
El material
Cuerpo: Cerámica
Las terminaciones: tapas de latón recubiertas de oro
Embalaje
1- Cintas y bobinas: 24 mm
2Especificación del embalaje: EIA RS-481-2
3Cantidad: 2500 piezas por carrete.
Junta de pruebas estándar
Cuerpo de vidrio epoxi en doble lado; espesor del tablero: 1,6 mm; espesor de la capa de cobre: ≥ 100 μm; anchura de la traza de cobre: un lado 15 mm y el otro lado 33 mm
