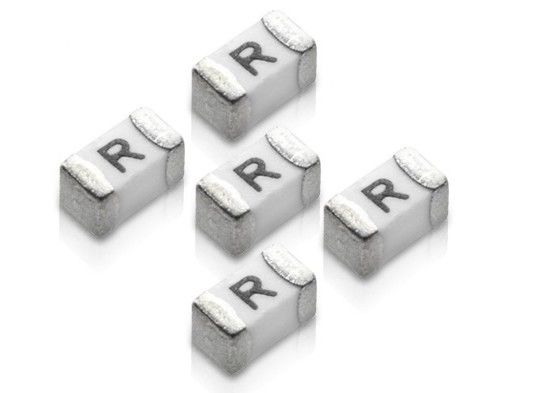

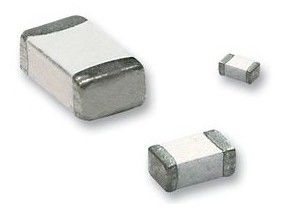

1.6x0.8x0.8mm CQ06LF Tipo de cartucho cerámico Chip Fuse 0603 3 Amp 32Vdc de acción rápida
Descripción
El fusible de chip cerámico es el nuevo producto innovador con estructura de cavidad en la que el elemento y la cavidad se han enterrado en el cuerpo de cerámica.
El diseño del elemento especial tiene una excelente tolerancia de rendimiento a las corrientes de entrada y buenas características de fusión.
Los fusibles de cerámica Chip se desarrollan en los tamaños 1206 y 0603, y tienen características de fusión de acción muy rápida y retraso en el tiempo.
Para corriente nominal de hasta 20A y voltaje nominal de hasta 125V, puede proporcionar una variedad de combinaciones para los clientes.
El producto está diseñado según un concepto ecológico, que no sólo cumple con el cumplimiento de RoHS,
pero también con la aprobación de seguridad UL y varias patentes de países incluyendo Taiwán, China, Japón, Alemania y América.
Es adecuado para todo tipo de productos electrónicos de consumo.
Características
Válvulas de alta tensión y de alta corriente
Alta potencia de entrada y alta capacidad de ruptura
Arco rápido apagado
Material libre de plomo y halógeno
Dios prueba de explosión
Se ha completado el tiempo de fusión preciso y el límite de corte
Apto para corrientes nominales de 1a a 8a
Aprobación UL reconocido 1A~8A
Interrupción Nivel de 35 amperios a 63V DC / 60 amperios a 32V DC
Método de soldadura *Soldadura por reflujo: 260°C, 30 segundos como máximo. *Soldadura por onda: 260°C, 10 segundos como máximo. *Soldadura a mano: 350°C, 3 segundos como máximo.

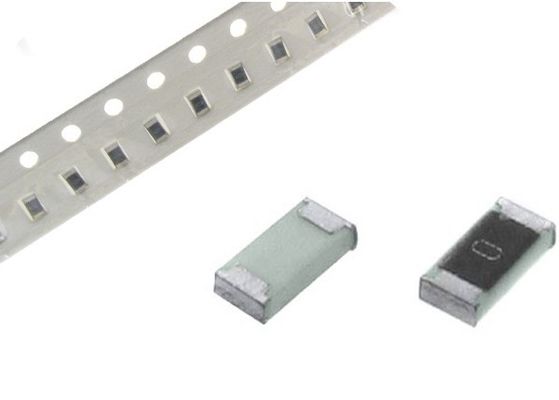

Cintas y carretes Cantidad: 4000 pcs por carretes
Dimensión
Especificación
| Tipo de producto |
Impresión |
(A) |
(V) |
resistencia al frío |
caída máxima de voltaje |
Valor de I2T |
Capacidad de rotura |
Peso (producto único) |
| Se aplicará el método de cálculo de las emisiones de CO2. |
H. |
1a |
32 V |
0.3 |
0 |
0.041 |
35 amperios a 63 V de corriente continua
60 amperios a 32 V de corriente continua |
0.0152 |
| Se aplicará el método de cálculo de las emisiones de CO2. |
No |
2A |
32 V |
0.066 |
0 |
0.098 |
35 amperios a 63 V de corriente continua
60 amperios a 32 V de corriente continua |
0.0152 |
| Las condiciones de los contratos de seguros de vida y de seguro de vida |
P |
3A |
32 V |
0.027 |
0 |
0.187 |
35 amperios a 63 V de corriente continua
60 amperios a 32 V de corriente continua |
0.0152 |
| Se aplicará el método de cálculo de las emisiones de CO2. |
El S |
4A |
32 V |
0.018 |
0 |
0.331 |
35 amperios a 63 V de corriente continua
60 amperios a 32 V de corriente continua |
0.0152 |
| Se aplicará el método de evaluación de la calidad. |
T. |
5A |
32 V |
0.012 |
0 |
0.57 |
35 amperios a 63 V de corriente continua
60 amperios a 32 V de corriente continua |
0.0152 |
| Las condiciones de los contratos de seguros de vida |
- ¿ Qué? |
6A |
32 V |
0.009 |
0 |
0.752 |
35 amperios a 63 V de corriente continua
60 amperios a 32 V de corriente continua |
0.0152 |
| Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2. |
V. |
7A |
32 V |
0.008 |
0 |
1.078 |
35 amperios a 63 V de corriente continua
60 amperios a 32 V de corriente continua |
0.0152 |
| Las condiciones de los contratos de seguros de vida y de seguro de vida |
No |
8A |
32 V |
0.006 |
0 |
1.472 |
35 amperios a 63 V de corriente continua
60 amperios a 32 V de corriente continua |
0.0152 |
| CQ06LF 1.50 |
- ¿ Qué? |
1.5A |
32 V |
0.16 |
0 |
0.083 |
35 amperios a 63 V de corriente continua
60 amperios a 32 V de corriente continua |
0.0152 |
| CQ06LF 2.50 |
¿ Qué? |
2.5A |
32 V |
0.038 |
0 |
0.126 |
35 amperios a 63 V de corriente continua
60 amperios a 32 V de corriente continua |
0.0152 |
| CQ06LF 3.50 |
R |
3.5A |
32 V |
0.02 |
0 |
0.258 |
35 amperios a 63 V de corriente continua
60 amperios a 32 V de corriente continua |
0.0152 |
Características eléctricas
| Corriente nominal |
1 En |
2 En |
3 En |
10 En |
| En el caso de las |
Se trata de: |
Se trata de: |
Se trata de: |
| 1A ~ 8A |
4HR |
5 segundos |
0.5 segundos |
0.02 segundos |
Temperatura ambiental a 25°C
Aplicación
•Teléfonos móviles
•Paquetes de baterías
•Cámaras digitales
•Reproductores de DVD
•Unidad de disco duro
•Electrónica para automóviles
El material
Material del cuerpo de construcción: Cerámica
Material de terminación: plata (Ag), níquel (Ni), estaño (Sn)
El elemento del fusible: plata ((Ag)
Especificación ambiental
Temperatura de funcionamiento -55°C a +125°C
La cantidad de agua que se puede extraer de las instalaciones de ensayo se calculará en función de las condiciones de ensayo y de las condiciones de ensayo.
Vibración--MIL-STD-202G, Método 204, Condición de ensayo C
Resistencia a la humedad--MIL-STD-202G,Método 106,10 ciclo de día
La capacidad de soldadura-- IPC-J-STD-002C
Los fusibles
¿Qué son los fusibles? Son protectores que impiden que los equipos electrónicos y eléctricos de sobrecarga daño de corriente.La corriente voló al circuito a través del fusible hasta sobre las especificaciones del fusible.En ese momento,el fusible "Sopla" y detiene la corriente.
