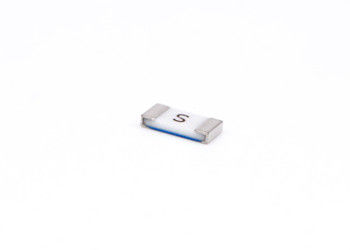

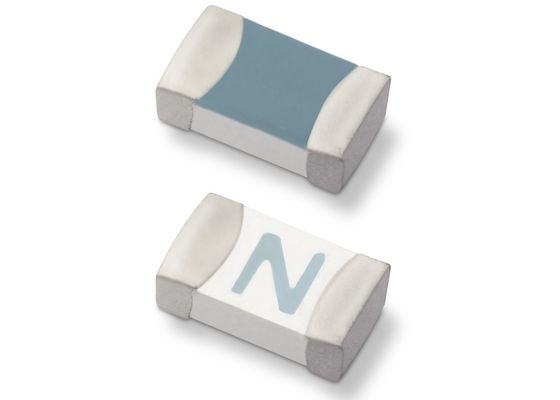

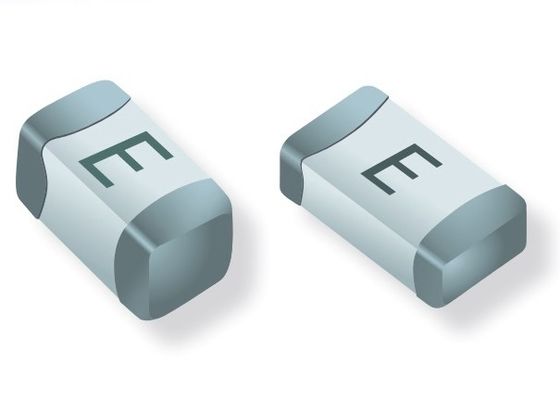

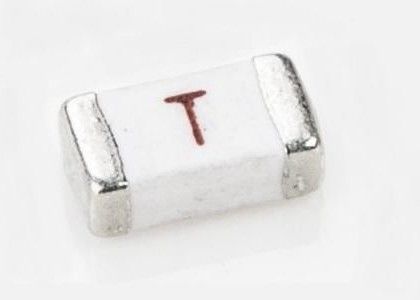

SB de cerámica 1206 de los fusibles 12H1500D 32V del alto de la avalancha del Withstand de tiempo del retraso de la superficie microprocesador de retraso de tiempo actual del soporte 5A

Corriente de entrada alta Resistir tiempo retraso tiempo Lag Superficie montaje de chips fusibles cerámicos 12H1500D 32V 1206 SB 5A

Descripción

La serie 12H es 100% libre de plomo,Serie de fusibles conformes a la Directiva RoHS y libres de halógenos diseñados específicamente para proporcionar protección contra la sobrecorriente a los circuitos que funcionan bajo altas temperaturas ambientales de trabajo de hasta 150oCEl diseño general garantiza una excelente estabilidad de temperatura y fiabilidad de rendimiento. Los altos valores de I2t, típicos de la familia de fusibles cerámicos, garantizan una alta capacidad de resistencia a la corriente de entrada.

Características

Temperatura de funcionamiento de -55 oC a +150 oC

100% libre de plomo, compatible con RoHS y libre de halógenos

Adecuado tanto para soldadura de reflujo / onda con y sin plomo

Aplicación

• Pantalla LCD

• Los servidores

• Computadoras portátiles

• Las impresoras

• Escaneadores

• Modems de datos

• Consolas de juegos

Tamaño(mm)

Especificación

Las notas:

1. Tasa de interrupción de CA probada a tensión nominal con factor de potencia unitario. Tasa de interrupción de CC probada a tensión nominal con constante de tiempo < 0,8 ms.

2. Resistencia nominal medida con corriente nominal < 10%.

3. Fusión nominal I2t medida a 1 ms de apertura.

4. Disminución de tensión nominal medida a la corriente nominal después de que la temperatura se haya estabilizado.

Dispositivos diseñados para soportar corriente nominal durante un mínimo de 4 horas. Se recomienda que los dispositivos funcionen de forma continua a una corriente nominal no superior al 80%.Véase la curva de revalorización de la temperatura para obtener información adicional sobre la revalorización. Dispositivos diseñados para ser montados con el código de marcado hacia arriba.

Características eléctricas

Las demás

Se aplicará la norma de ensayo UL248-1 UL248-14.

Clasificación de interrupción:
50 Amperios a 63 V CC ((1A~4A)
El valor de las emisiones de CO2 emitidas por el vehículo en el momento de la emisión de la emisión de CO2 será el valor de las emisiones de CO2 emitidas por el vehículo en el momento de la emisión.

Temperatura de funcionamiento: - 55 °C ~ + 125 °C

Materiales para la fabricación:
Substrato: cubierta de cerámica/vidrio
Terminación:sliver recubierto con níquel y estaño
El elemento: plata

Método de soldadura:
Soldadura por onda: 260°C, 10 segundos como máximo

Embalaje:
Automático grabado 3000pcs por relleno,
90000 PCS por cartón

Características actuales

Curva de revalorización de la temperatura
