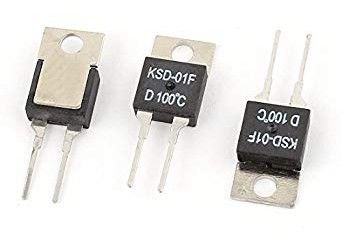

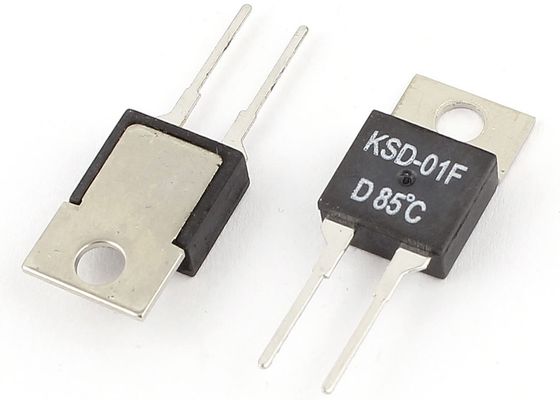

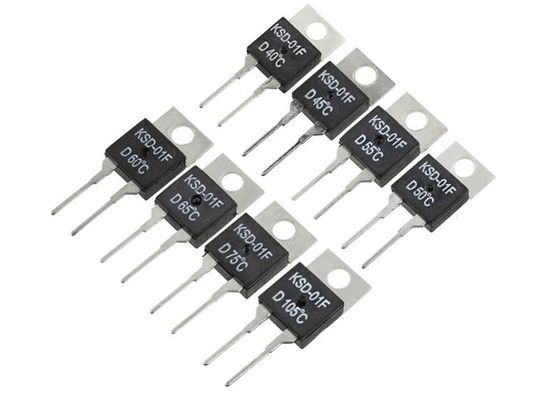

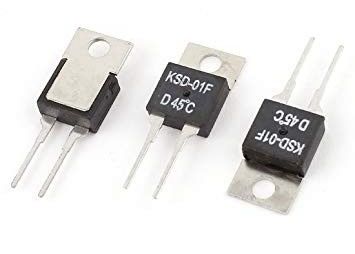

TO-220 Paquete KSD-01F 85C NC Normal Cerrado Auto Reinicio Bimetal Control de temperatura Conmutador termostato
Protector de temperatura KSD-01F min Aplicación
El termostato KSD-01F es aplicable a equipos eléctricos, productos eléctricos, electrodomésticos, protección de control de temperatura, sobrecarga térmica en la placa de circuito, fuente de alimentación de comunicación,fuente de alimentación de conmutación- fuente de alimentación de la unidad de alimentación, fuente de alimentación médica, fuente de alimentación de fuego, fuente de alimentación del módulo, equipo de amplificadores de audio, diversos tipos de dispositivos recargables, rectificadores, inversores, equipos de soldadura,Equipo electrónico de instrumentación aeroespacial , equipos de automatización, militares, control de temperatura o protección de temperatura de productos comerciales.
- Fuentes de alimentación - Dispositivos médicos - Equipo de ensayo
- Refrigeración - HVAC - PCB
¿Qué es lo que está pasando?
Descargar¿Qué es esto?
Dimensión (mm)
Cuadro de calibración de la temperatura
| Temperatura |
Temperatura de funcionamiento |
Reinicie la temperatura |
Temperatura |
Temperatura de funcionamiento |
Reinicie la temperatura |
| 15C |
15 ± 3C |
≥ 5C |
20C |
20 ± 3 °C |
≥ 10 °C |
| 30oC |
30 ± 3C |
≥ 20 °C |
80C |
80 ± 5 °C |
55 ± 15 °C |
| 35C |
35 ± 3,5 oC |
≥ 25C |
85C |
85 ± 5 °C |
60 ± 15 °C |
| 40C |
40 ± 4C |
≥ 30 °C |
90 °C |
90 ± 5 °C |
65 ± 15 °C |
| 45C |
45±4,5 C |
≥ 33C |
95C |
95 ± 5 °C |
70 ± 15 °C |
| 50 °C |
50 ± 5 °C |
≥ 35 oC |
100C |
100 ± 5 °C |
70 ± 15 °C |
| 55C |
55 ± 5 °C |
42 ± 6 °C |
105C |
105 ± 5 °C |
75 ± 15 °C |
| 60 °C |
60 ± 5 °C |
45 ± 8 °C |
110C |
110 ± 5 °C |
75 ± 15 °C |
| 65C |
65 ± 5 °C |
48 ± 10 °C |
115C |
115 ± 5 °C |
80 ± 15 °C |
| 70C |
70 ± 5 °C |
50 ± 12 °C |
120 °C |
120 ± 5 °C |
85 ± 15 °C |
| 75C |
75 ± 5 °C |
53 ± 14 C |
125C |
125 ± 5 °C |
95 ± 15 °C |
| 30oC |
30 ± 3C |
≥ 20 °C |
80C |
80 ± 5 °C |
55 ± 15 °C |
Especificación
1) Tipo de contacto: normalmente cerrado o normalmente abierto
2) Nivel de potencia eléctrica: AC 250V 2A, AC 120V 2A; DC 48V 1A; DC 5V 0.02A
3) Rango de temperatura de funcionamiento: 0 a 130 °C, error ± 3 °C ± 5 °C
4) Temperatura de reinicio (valor de diferencia con la temperatura de funcionamiento): 8~35°C
5) Temperatura del ambiente: -55 °C a +180 °C
6) Temperatura de sobrecalentamiento: 250°C/momento
7) Resistencia de contacto: ≤ 50 mΩ
8) Resistencia de aislamiento: ≥ 100 mΩ
9) Tensión dieléctrica de resistencia: ≥ 1500V
10) Peso < 2 g
11) Ciclos de vida: ≥ 10 000 veces
Características
Este termostato de disco bimetal está diseñado para la detección de superficie o aire para circuitos impresos y disipadores de calor y está disponible en configuración normalmente abierta o normalmente cerrada.
- Rango de temperatura 0°C ∼ 130°C
- Rohs conforme con la Directiva de la UE 2002/95/CE
- Norma internacional de paquetes electrónicos TO-220
- Capacidad de 100K ciclos
- Diseñados para la detección de superficies o de aire en circuitos impresos y disipadores de calor
- Disponible en configuración normalmente abierta / normalmente cerrada
Descripción
La serie KSD-01F es un termostato bimetálico de acción rápida SPST compatible con RoHs que proporciona capacidades de detección precisas en un solo dispositivo..Por lo tanto, pueden colocarse y soldarse automáticamente en aplicaciones de pick/place, ideales para placas de circuitos impresos
