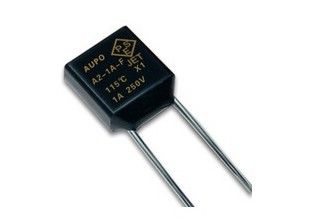

Fusible termal de la temperatura de la aleación del cuadrado del TF 115℃ 250V 1A A2-1A-F del fusible del atajo de Aupo con los certificados del VDE PSE CCC KTL de la UL CUL
General
El AUPO fue establecido en 1986. Somos una empresa de alta tecnología avanzada que se especializó en la investigación y desarrollo, la producción y la venta termales de los vínculos (protectores termales). Ahora hemos desarrollado más de 10 series 100 modelos de vínculos termales, y nuestra productividad anual alcanza 1 mil millones pedazos. El AUPO actúa estrictamente bajo el sistema de gestión superior y sistema de garantía de calidad basados en ISO9001. También nuestros productos han sido reconocidos y certificados por varios laboratorios nacionales y extranjeros de la seguridad incluyendo UL, CUL, VDE, TUV, CSA, PSE, KTL-EK, CCC, y así sucesivamente. Nuestro propio laboratorio ha sido certificado por la UL y el VDE como el laboratorio del testigo.
Características
Extremadamente sensible a la temperatura ambiente
Temperatura de funcionamiento exacta y estable
Acuerdo y confiable
Estructura sellada epóxido
Aprobado por diversos estándares internacionales
Uso
Comunicaciones
Auto
Aparatos eléctricos del hogar
Dispositivos importantes
Photoelectricity
Coche eléctrico
Control y automatización industriales
Dimensión
Enumeración de la parte
Modele NINGÚN | Temporeros de funcionamiento clasificados. | IEC de fusión-apagado de la temperatura | Temporeros de fusión-apagado Corp | Temperatura de mantenimiento | Temporeros máximos .limit | Corriente clasificada | Voltaje clasificado |
(Tf) | (Th) (℃) | (TM) (℃) | (Ir) | (Ur) | |||
A0-1A-F | 84℃ | 74-84 | 80-84 | 65 | 203 | 1A | 250V |
A1-1A-F | 102℃ | 92-102 | 96-100 | 80 | 203 | 1A | 250V |
A2-1A-F | 115℃ | 105-115 | 109-115 | 99 | 203 | 1A | 250V |
A3-1A-F | 125℃ | 115-125 | 117-123 | 105 | 203 | 1A | 250V |

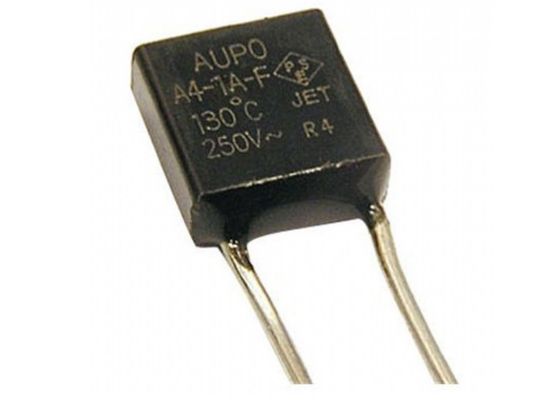

A4-1A-F | 130℃ | 120-130 | 124-128 | 107 | 203 | 1A | 250V |

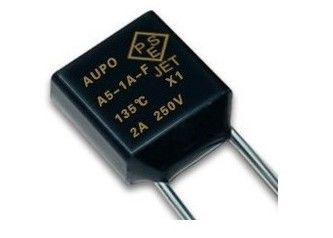

A5-1A-F | 135℃ | 125-135 | 128-134 | 115 | 203 | 1A | 250V |
A7-1A-F | 138℃ | 128-138 | 133-137 | 118 | 203 | 1A | 250V |
A12-1A-F | 145℃ | 135-145 | 138-142 | 126 | 203 | 1A | 250V |
A8-1A-F | 150℃ | 140-150 | 142-148 | 128 | 203 | 1A | 250V |
A16-1A-F | 160℃ | 150-160 | 153-157 | 140 | 203 | 1A | 250V |
Características y ventajas
Alambre del PWB terminado
Los fusibles termales protegen el equipo contra el fuego o el daño termal debido sobrecargar o cobrar excesivamente. Conveniente para el uso con monofásico estándar provee hasta 250V (230V típico). Pendiente de temperatura: 1°C por minuto.
Prueba de resistencia interna de una serie
* método de prueba: Mida la resistencia entre ambos alambres de ventaja en la distancia de 10m m tal y como se muestra en de figura.
*Standard: Resistente interno debe ser menos del mΩ 15
* resultado de la prueba: Normal
Modelo | A1-F | A2-F | A3-F | A4-F | A5-F | A7-F | A8-F |
Estándar (mΩ) | Debajo de 15 | Debajo de 15 | Debajo de 15 | Debajo de 15 | Debajo de 15 | Debajo de 15 | Debajo de 15 |
Máximo (mΩ) | 6,4 | 5,96 | 5,67 | 5,43 | 6,62 | 6,75 | 6,69 |
Min. (mΩ) | 5,3 | 5,13 | 5,04 | 4,92 | 5,56 | 5,84 | 6,03 |
Media (mΩ) | 5,8 | 5,54 | 5,31 | 5,25 | 5,99 | 6,17 | 6,37 |
