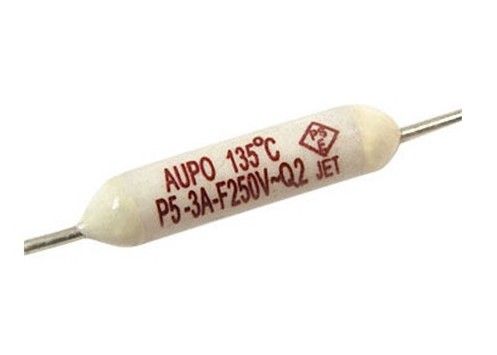

Enlaces térmicos AUPO de alta temperatura TCO P5-3A-F 3A 250V Cutoff 135C Fusiles cerámicos para calentadores de agua inteligentes de gas
En general
AUPO Los enlaces térmicos TCO se utilizan para prevenir incendios causados por la generación anormal de calor de circuitos y otros productos eléctricos que producen calor.Se trata de un fusible térmico no reestablecible que abre los contactos eléctricos cuando las temperaturas superan el nivel especificado.
Principio de funcionamiento
Cuando la temperatura ambiente se eleva a la temperatura de funcionamiento, el elemento térmico se derrite y los resortes alejan el contacto y abren el circuito permanentemente
Dimensión
| Serie |
Dimensión ((mm) |
| a) el |
b |
c |
d |
El |
| P-F |
9.0 ± 0.5 |
38 ± 3 |
El valor de las emisiones de gases de efecto invernadero es el siguiente:5 |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2.1 |
3.3 o inferior |
| P-1A-F |
6.5 ± 0.5 |
38 ± 3 |
El valor de las emisiones de gases de efecto invernadero es el siguiente:5 |
Se aplican las siguientes condiciones:1 |
2.4 o inferior |
| P-3A-F |
10.0 ± 0.5 |
38 ± 3 |
Se aplican las siguientes condiciones:02 |
Se aplican las siguientes condiciones:1 |
3.3 o inferior |
Datos técnicos
| Modelo no |
Temperatura de funcionamiento nominal. |
Temperatura de desactivación |
Temperatura de retención |
Temperatura máxima límite |
Corriente nominal |
Válvulas de tensión |
| |
(Tf) |
|
(T) |
(Tm) |
(Ir) |
(Ur) |
| P0-3A-F |
84°C |
82 ± 2 °C |
65°C |
200 °C |
3A |
Las demás: |
| P1-3A-F |
102°C |
98 ± 2 °C |
80 °C |
200 °C |
3A |
Las demás: |
| P2-3A-F |
115°C |
112 ± 3 °C |
95 °C |
200 °C |
3A |
Las demás: |
| P3-3A-F |
125 °C |
120 ± 3 °C |
105°C |
200 °C |
3A |
Las demás: |
| P4-3A-F |
130°C |
126 ± 2 °C |
107°C |
200 °C |
3A |
Las demás: |
| P5-3A-F |
135°C |
Clasificación de las emisiones |
115°C |
200 °C |
3A |
Las demás: |
| P9-3A-F |
138°C |
135 ± 2 °C |
115°C |
200 °C |
3A |
Las demás: |
| P7-3A-F |
150 °C |
145 ± 3 °C |
128°C |
200 °C |
3A |
Las demás: |
| P12-3A-F |
145°C |
140 ± 2 °C |
126°C |
200 °C |
3A |
Las demás: |
Aplicaciones
• Los electrodomésticos y los aparatos de calefacción
• Productos de bobina y fuentes de alimentación
• Equipos de oficina y aparatos de telecomunicaciones
• Automóviles y otros componentes electrónicos
Precauciones
• Las curvas en los cables deben estar al menos a 3 mm del cuerpo del TCO.
• Se debe tener extrema precaución durante la soldadura, utilizar un disipador de calor y evitar el calentamiento por encima de Tf -24°C.
• La parte metálica del TCO es eléctrica y puede requerir aislamiento.
• No utilizar en líquidos o gases venenosos como el ácido sulfúrico o el óxido nitroso.
• No conecte el calentador directamente al corte.
Determine la serie adecuada
• Tp: La temperatura más alta del producto al que se va a fijar un corte.
• Th: el intervalo de temperatura seguro para el uso del límite.
• Ts: 24oC (Tp-Th) (Aplicar 35oC para el valor de Ts cuando Tp es superior a 170oC.)
• A: La temperatura de calentamiento causada por la carga eléctrica (consulte la curva de correlación temperatura / corriente)
• +a: 1. autocalentamiento del alambre de plomo 2. estructura de ventilación o estanqueidad 3. ubicación del terminal de conexión 4. grosor del material aislante de recubrimiento 5.Valor de la mejor condición teniendo en cuenta los cambios de voltaje eléctrico
Tp + Ts + To + a = Temperatura aplicable
