Vivienda de cerámica del fusible termal axial del atajo de 102 grados con resistencia interna baja

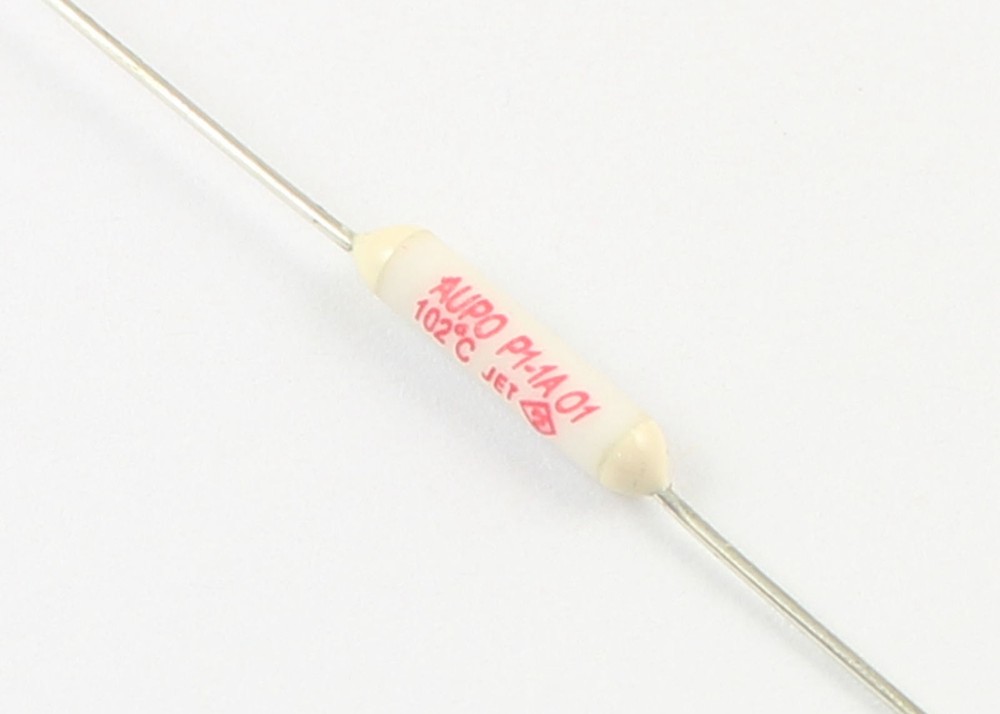

Fuseo de corte térmico de pellets AUPO TF Interruptores de corte de circuito 102°C 250V 1A P1-1A-F Fuseo de temperatura cerámico resistivo

Características clave

* Tipo: axial

* Material: carcasa de cerámica

* Corriente nominal: 1A

* Tensión nominal: 250 V

* Temperatura de funcionamiento: 102°C

* Certificaciones: UL, cUL, VDE, CCC, KTL, PSE

* Conforme con la Directiva RoHS y REACH

Dimensión

Ejecuciones eléctricas

Aplicación

Transformadores, solenoides, ventiladores, ventiladores eléctricos, pequeños motores eléctricos, secadores, electrodomésticos de gas, luces fluorescentes, afeitadoras eléctricas, adaptadores, dispositivos de calefacción, circuitos integrados, baterías, etc.El TCO también puede utilizarse para la protección contra el sobrecalentamiento.

Aplicaciones de diseño

1. Utilice el TCO dentro de sus calificaciones de temperatura y electricidad especificadas.

1) Utilizar el TCO bajo la temperatura máxima de funcionamiento especificada en la especificación individual.El uso del TCO a una temperatura superior a la temperatura máxima de funcionamiento puede provocar una apertura prematura o un retraso en la apertura..

• Cuando el TCO se utiliza continuamente a una temperatura cercana a la temperatura de funcionamiento, el TCO puede funcionar mientras se utiliza.

• Cuando el TCO se utiliza continuamente a una temperatura superior a la temperatura máxima de funcionamiento, el TCO puede degradarse y no funcionar normalmente a la temperatura especificada.

2) La temperatura de espera se define como la temperatura máxima a la que el TCO se activa continuamente a la corriente nominal durante 168 horas.El TCO no puede utilizarse durante más de 168 horas que excedan la temperatura de retención..

3) El equipo debe diseñarse de modo que su sobrecarga no supere el límite máximo de temperatura después de que el TCO funcione.

4) Si el TCO se activa por una tensión superior a la tensión nominal o por una corriente superior a la corriente nominal, el TCO produce calor excesivo, lo que resulta en una apertura prematura.El arco generado en tales condiciones de funcionamiento dará lugar a una apariencia anormal (grieta en el cuerpo) y aislamiento insuficiente.

• Cuando el TCO funcione en un modo anormal mientras se excede el voltaje nominal y/o la corriente nominal, no puede cortar el circuito.

5) El elemento térmico puede transformarse y el TCO puede abrirse cuando se utiliza en un entorno desde el que se repite un cambio de temperatura excesivo (como al aire libre).Investigar el entorno en el que se utiliza el TCO.

6) Cuando se prevea una sobrecarga transitoria, se repetirán los ensayos en las peores condiciones.

7) El TCO no puede utilizarse como fusible sensible a la corriente.

2Para utilizar plenamente la función del TCO, debe seleccionarse un TCO adecuado para cada aplicación de equipo.

1) Los ensayos deben repetirse para el equipo terminado para confirmar que el TCO funciona como se espera.colocar el cuerpo principal del TCO y los cables de plomo (terminals) lo más cerca posible de la fuente de calor y del lugar donde el TCO se calienta uniformementeSi las temperaturas transferidas al cuerpo principal y a los cables de plomo (terminals) son muy diferentes entre sí, puede producirse un funcionamiento defectuoso.causando arco y deterioro del aislamiento.

3. Evite la aplicación de vibraciones excesivas y tensiones mecánicas al TCO. De lo contrario, puede producirse una falla de la aleación fusible o de los cables de plomo, o daños en el cuerpo principal.

4Los siguientes 1) y 2) son precauciones para el TCO del tipo delgado (serie MP y MU)

1) El cuerpo y los terminales del TCO deben fijarse correctamente cuando el TCO esté montado en el equipo, lo que puede provocar la rotura del elemento térmico y/o los terminales o daños en el cuerpo del TCO,o cualquier otro fallo cuando el cuerpo o los terminales no estén correctamente conectados.- evitar el transporte en condiciones de conexión de un solo lado de la terminal y del equipo, ya que podría provocar la ruptura del elemento térmico y/o terminales, o daños en el cuerpo TCO,o cualquier otro fallo debido a la vibración o a la tensión mecánica en el transporte.2) Cuando el TCO esté montado en el equipo, los terminales deben estar alineados con el cuerpo.También después de ensamblar el TCO en el equipo, evitar el tirón, la flexión, el empuje y la torsión en el cuerpo y los terminales TCO para no provocar la ruptura del elemento térmico y/o los terminales, o daños en el cuerpo TCO.

5Cuando se sella el TCO total con resina, se debe seleccionar una resina que no corroe los sellos o los cables de plomo (terminals).Determinar las condiciones de fijación repitiendo el ensayo con el producto final para comprobar si las propiedades de la resina (e.g. expansión, contracción y temperatura de curado) afectan al TCO y si el TCO puede o no funcionar normalmente.

6Cuando se sumerja un equipo con un TCO en barniz o disolvente y luego se lo seque, se repite el ensayo para comprobar si el barniz o disolvente utilizado disolvió o no el revestimiento del TCO o causó daños.como las grietas, antes de volver a realizar el tratamiento.

7No utilizar en los siguientes entornos.

1) En líquidos como el agua, el aceite, los disolventes químicos y orgánicos

2) A la luz directa del sol, al aire libre o en atmósferas polvorientas

3) En los lugares donde se produce la condensación del agua

El uso en los siguientes entornos puede afectar al rendimiento del TCO; verificar el rendimiento y la fiabilidad antes del uso en producción.

(1) En lugares llenos de gases corrosivos como la brisa marina, Cl2, H2S, NH3, SO2 y NO2

(2) En entornos con alta electricidad estática y/o fuertes ondas electromagnéticas.

8No utilizar el TCO en equipos aeroespaciales, equipos de energía atómica, armas militares, equipos de salvamento, automóviles, etc.
