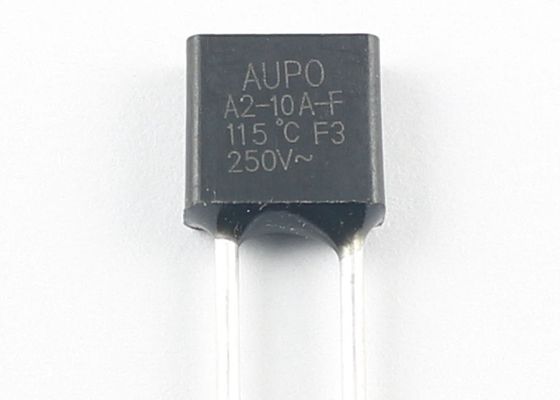

Disyuntor termal del TF 115℃ 250V 10A A2-10A-F TCO del interruptor de atajo de Aupo del cierre del fusible sensible normal original termalmente

Aupo Normal original Cierre térmicamente sensible con interruptor de corte térmico de fusible TF 115 °C 250V 10A A2-10A-F

Resumen general

Los cortes térmicos (TCO) no se restablecen, son sensibles térmicamente, tienen un solo polo, los dispositivos están normalmente cerrados y
Los fusibles térmicos sensibles a la temperatura se derriten y abren el circuito eléctrico.
los contactos cuando las temperaturas superan la calificación del fusible térmico.
En la actualidad, la industria de los productos de alta calidad es la principal fuente de protección contra condiciones de sobrecalentamiento potencialmente peligrosas en miles de millones de productos en todo el mundo.

Dimensión

Las calificaciones

Formación de plomo

El plomo de cobre es fácil de doblar, ya que es flexible, pero es probable que se dañe o se rompa si el TCO del plomo es
Cuando se forme el plomo, hay que tener cuidado de no aplicar la fuerza de formación directamente al TCO.
el cuerpo.

* Formación de alambre de plomo sellador
El cable de plomo debe doblarse a una distancia de al menos 4 mm del sello, el daño del sellador empeora la estanqueidad del aire.
Tenga en cuenta que la flexión se lleva a cabo con cuidado, ya que la peor estanqueidad del aire impide el funcionamiento normal de TCO.
Los soportes o las herramientas utilizadas durante la formación de plomo no deben agarrar el cuerpo, sino el alambre de plomo.
daños en el cuerpo del TCO.

* Formación de cables de plomo distintos del plomo sellado
Doblar al menos a 4 mm de distancia del cuerpo TCO, ya que la fuerza excesiva en el cuerpo causa la deformación de
El caso de TCO.

PRECAUCIÓN para la conexión con plomo

* Tenga cuidado de no dañar, quemar, cortar, agrietar o sobrecalentar el sello o el cuerpo TCO.
No utilice el medicamento si ha sufrido daños como los anteriores.
* Deben realizarse ensayos experimentales de montaje para comprobar el daño del alambre de plomo, el sello o el cuerpo TCO.
* Cuando se conecta el cable a la TCO, se recomienda que se utilice un empalme o un terminal.
el empalme o el terminal deben ser resistentes a la corrosión.
* Al sujetar el empalme o el terminal al TCO, tenga cuidado de no dañar el cuerpo del TCO.
La conexión o terminal debe tener baja resistencia al calor.
Se debe tener en cuenta que el cable de conexión debe ser de cable estándar flexible.
El alambre, usa el proceso de flexión.

Soldadura de plomo

Los puntos siguientes deben tenerse en cuenta si se utiliza soldadura para conectar el plomo TCO.
* Hacer trabajos de soldadura con plomo lo más lejos posible del cuerpo TCO.
* Tenga cuidado de minimizar la transferencia de calor al cuerpo TCO.
Si no se proporciona, el sello o la carrocería TCO pueden dañarse y descomponerse.

* La seguridad mecánica no debe depender únicamente de la soldadura.
* La corriente eléctrica no debe pasar por el contacto eléctrico interno o el caso de TCO durante la soldadura.
el paso de corriente excesiva daña el elemento o el estuche de TCO.
* Para acortar el tiempo de trabajo, utilizar el proceso de pre-soldadura en el área de soldadura prevista.
* Método de soldadura para evitar el calor.

* Resistencia a la tracción del plomo

La fuerza de tracción no excederá de 2 kg y la fuerza de empuje no excederá de 0,5 kg.

* Resistencia de la caja La aplicación de la fuerza excesiva para atar el cuerpo de la caja causa deformación y afecta el funcionamiento normal de TCO.Asegúrese de evitar la fuerza de unión excesiva.

* Prueba de temperatura de funcionamiento Instalar el TCO en una cámara y aumentar gradualmente la temperatura hasta 20°C por debajo de Tf.entonces, si la temperatura de la cámara y los productos de ensayo son iguales, la temperatura se incrementa 1°C por minuto, entonces el fusible funcionará dentro de la tolerancia especificada.

* Prueba de aumento de temperatura Cuando se aplica la tensión y la corriente de funcionamiento normales al TCO a temperatura ambiente (20 a 25 °C), la temperatura del TCO aumentará.Pero el aumento de la temperatura no será superior a 10°C.

* Resistencia al aislamiento Después de haber funcionado en el ensayo de temperatura, la resistencia al aislamiento deberá ser superior a 0,2 ohmios cuando se pruebe con una máquina de medición de resistencia de 500 V.

* Prueba de resistencia al contacto La resistencia de los dos cables del TCO no debe exceder de 1,5 ohmios dentro de la longitud de 10 mm de los cables.* Prueba de resistencia a la tensión dieléctrica Después de realizar la prueba de resistencia al aislamiento, el TCO se mantendrá sin averías cuando se aplique 500 V CA entre los cables del TCO durante 1 minuto.

*Ensayo de envejecimiento Después de mantener el TCO a una temperatura 20 ± 3 °C inferior a la Tf durante 48 horas, el TCO deberá aprobar el ensayo de temperatura de funcionamiento
