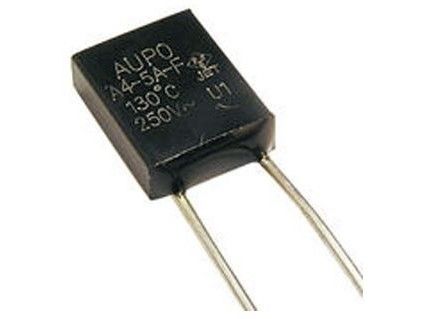

Un tiro de baja resistencia de tamaño compacto AUPO conexión de fusible de corte térmico Tf 130 ° C 250V 5A A4-5A-F con temperatura certificada a nivel mundial
Protección de temperatura límite superior
El fusible térmico Aupo, el fusible térmico original de Therm-O-Disc, ofrece la combinación más amplia de temperaturas y cargas eléctricas certificadas a nivel mundial, así como la gama más amplia de paquetes,Las instalaciones y configuraciones de diseño en el mercado actual.
Características
• Temperaturas y cargas eléctricas certificadas a nivel mundial
• Si se dispara una sola vez, se corta la energía eléctrica
• Capacidad de interrupción de corriente de hasta 25 amperios @ 250VAC
• Baja resistencia
• Tamaño compacto
• cumplimiento de la Directiva RoHS,UL,CUL,CCC,KTL,PSE,VDE
Principio de funcionamiento
El mecanismo de activación del fusible térmico es un pellete exclusivamente formulado, eléctricamente no conductor.el pellete sólido mantiene cerrados los contactos cargados con resorteCuando se alcanza una temperatura predeterminada, el grano se derrite, permitiendo que el resorte de compresión se relaje.
Después de que el fusible térmico abra un circuito, el fusible debe ser reemplazado. Este procedimiento de reemplazo debe incluir la corrección del estado de falla antes de que el producto vuelva a funcionar.
Dimensión (mm)
Calificaciones eléctricas
| Modelo no |
Temperatura de funcionamiento nominal. |
Temperatura de desactivación |
Temperatura de retención |
Temperatura máxima límite |
Corriente nominal |
Válvulas de tensión |
| P/N |
(Tf) |
|
(T) |
(Tm) |
(Ir) |
(Ur) |
| A0-5A-F |
84°C |
82 ± 2 °C |
65°C |
203°C |
5A |
Las demás: |
| A1-5A-F |
102°C |
98 ± 2 °C |
80 °C |
203°C |
5A |
Las demás: |
| A2-5A-F |
115°C |
112 ± 3 °C |
95 °C |
203°C |
5A |
Las demás: |
| A3-5A-F |
125 °C |
120 ± 3 °C |
105°C |
203°C |
5A |
Las demás: |
| A4-5A-F |
130°C |
126 ± 2 °C |
107°C |
203°C |
5A |
Las demás: |
| A5-5A-F |
135°C |
Clasificación de las emisiones |
115°C |
203°C |
5A |
Las demás: |
| A7-5A-F |
138°C |
135 ± 2 °C |
115°C |
203°C |
5A |
Las demás: |
| A12-5A-F |
145°C |
140 ± 2 °C |
126°C |
203°C |
5A |
Las demás: |
| A8-5A-F |
150 °C |
145 ± 3 °C |
128°C |
203°C |
5A |
Las demás: |
| A16-5A-F |
160°C |
155 ± 2 °C |
135°C |
203°C |
5A |
Las demás: |
Aplicación
• Aplicación portátil
• Los principales aparatos
• Aire acondicionado
• Fuentes de energía
• Calentador de agua
• Otros
Beneficios
• La norma de la industria para la protección contra las temperaturas excessivas
• Disponible en una amplia gama de temperaturas para ofrecer flexibilidad de diseño en su aplicación
• Disponible en diseños montados y envasados
Anuncio importante
Los usuarios deben determinar la idoneidad del fusible térmico para su aplicación, incluido el nivel de fiabilidad requerido, y son los únicos responsables de la función del producto de uso final.Estos fusibles térmicos contienen componentes eléctricos expuestos y no están destinados a resistir la exposición al agua u otros contaminantes ambientales que puedan comprometer los componentes aislantes.Dicha exposición puede dar lugar a aislamiento.
la interrupción y el calentamiento eléctrico localizado que lo acompaña.
Los fusibles térmicos pueden permanecer permanentemente cerrados o abiertos como resultado de la exposición a condiciones mecánicas, eléctricas, térmicas o ambientales excesivas o al final de su vida útil normal.La falta de control de la operación podría resultar en lesiones personales o daños a la propiedadEl usuario debe incorporar funciones de control del sistema suplementarios para lograr el nivel deseado de fiabilidad y seguridad.Por esta razón, se han incorporado dispositivos de limitación de temperatura de respaldo en varias aplicaciones..
