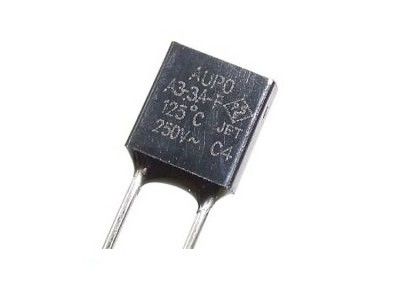

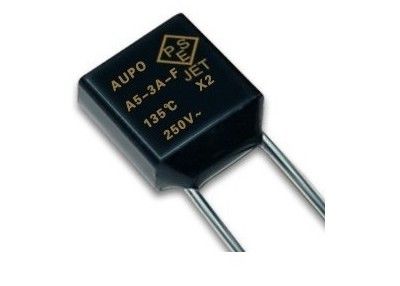

Protección contra la temperatura Aupo Cortador de fusibles térmicos TF 125°C 250V 3A A3-3A-F Casilla de plástico Enlaces térmicos para electrodomésticos
Descripción
Las siguientes especificaciones de producto se aplican a los fusibles de la serie A. La serie A consta de fusibles de corte térmico para la protección contra la sobre-temperatura.Los fusibles térmicos de la serie A se utilizan ampliamente en diversas aplicaciones como transformadores, adaptadores, baterías secundarias, electrodomésticos, calentadores de agua de gas, iluminación y otros equipos de calefacción.
Los fusibles de corte térmico A-3A-F son dispositivos de polo único y normalmente cerrados que no se restablecen y proporcionan una precisión,protección fiable para aplicaciones de alta temperatura contra el sobrecalentamiento por interrupción de la corriente eléctricaCon su cuerpo metálico y sus fuertes cables, estos fusibles ofrecen una construcción robusta y altas corrientes nominales como 3 Amperios.
Características
• Material de sellado epoxi
• Tamaño pequeño, 6,2 mm × 6,3 mm × 2,5 mm
• Protección contra las temperaturas excesivas nocivas en aplicaciones primarias y secundarias.
• Libre de plomo y conforme a la Directiva RoHS
• Diseñado de acuerdo con la norma IEC 60691
Dimensión ((mm)
Información de pedidos
| Modelo no |
Temperatura de funcionamiento nominal. |
Temperatura de desactivación |
Temperatura de retención |
Temperatura máxima límite |
Corriente nominal |
Válvulas de tensión |
| PN |
(Tf) |
|
(T) |
(Tm) |
(Ir) |
(Ur) |
| A0-3A-F |
84°C |
82 ± 2 °C |
65°C |
203°C |
3A |
Las demás: |
| A1-3A-F |
102°C |
98 ± 2 °C |
80 °C |
203°C |
3A |
Las demás: |
| A2-3A-F |
115°C |
112 ± 3 °C |
95 °C |
203°C |
3A |
Las demás: |
| A3-3A-F |
125 °C |
120 ± 3 °C |
105°C |
203°C |
3A |
Las demás: |
| A4-3A-F |
130°C |
126 ± 2 °C |
107°C |
203°C |
3A |
Las demás: |
| A5-3A-F |
135°C |
Clasificación de las emisiones |
115°C |
203°C |
3A |
Las demás: |
| A7-3A-F |
138°C |
135 ± 2 °C |
115°C |
203°C |
3A |
Las demás: |
| A12-3A-F |
145°C |
140 ± 2 °C |
126°C |
203°C |
3A |
Las demás: |
| A8 a 8A-F |
150 °C |
145 ± 3 °C |
128°C |
203°C |
3A |
Las demás: |
| A16-3A-F |
160°C |
155 ± 2 °C |
135°C |
203°C |
3A |
Las demás: |
| Las calificaciones |
Indicador |
Descripción |
| Temperatura de funcionamiento nominal |
Tf |
La temperatura a la que el fusible de corte térmico cambia su estado de conductividad y abre el circuito con corriente de detección de < 10 mA como única carga.La tolerancia de temperatura para las normas UL CSA y VDE es de +0. -10oC |
| Mantenga la temperatura |
El |
La temperatura máxima a la que se puede mantener un límite térmico mientras se conduce corriente nominal durante 168 horas sin provocar un cambio en la conductividad para abrir el circuito. |
| Límites máximos de temperatura |
Tm |
A la tensión nominal, la temperatura que el fusible puede soportar durante 10 minutos a la temperatura nominal más alta sin cambios en la conductividad |
| Corriente nominal |
¿Qué es? |
La corriente máxima que puede soportar el fusible térmico de corte sin afectar sus características eléctricas. |
| Válvulas de tensión |
- ¿ Qué? |
La tensión máxima que puede soportar el fusible térmico de corte sin afectar sus características eléctricas. |
Condiciones de ensayo
1 Resistencia al aislamiento
Para el cuerpo del fusible térmico en el ensayo de la resistencia de aislamiento entre el alambre y la cáscara de plástico, debe ser el primer ajuste del puntero de límite de resistencia para la posición de 2 m Ω,luego utilizar el paquete de papel de aluminio de la carcasa del fusible térmico, y luego medir la resistencia de aislamiento entre el alambre y la lámina de metal.Cuando el valor de indicación de la resistencia de aislamiento es mayor de 2 m Ω, las señales de NG no se producen,encontró que la muestra está calificada.
B. (después de desconectarse) entre los dos cables En la fusión térmica de dos fusibles, en el ensayo de la resistencia de aislamiento entre el indicador de límite de resistencia y el ajuste a la primera posición en el 0,2 M Ω,Luego medir el calor fusionando la resistencia de aislamiento entre los dos conductosCuando el valor de indicación de la resistencia de aislamiento es superior a 0,2 MΩ, el NG no produce señales, se encuentra que la muestra está calificada.Plomo y caparazón Para el cuerpo del fusible térmico en el ensayo de la resistencia de aislamiento entre el alambre y el caparazón de plástico, debe ser el primer ajuste del puntero de límite de resistencia para la posición de los 2 m Ω, a continuación, utilizar el paquete de papel de aluminio de la carcasa del fusible térmico,Luego mide la resistencia de aislamiento entre el alambre y la lámina de metalCuando el valor de indicación de la resistencia de aislamiento es superior a 2 m Ω, el NG no produce señales, se encuentra la muestra calificada.
2 Resistencia dieléctrica
En el cuerpo del fusible térmico entre el alambre y la cáscara de plástico para probar la resistencia al desgaste, la cáscara del cuerpo del fusible con papel metálico,y luego entre el alambre y la lámina de metal con una tensión de ensayo de 1500 v (AC), un minuto, si no se observa ningún fenómeno de descarga o avería se encuentra para calificado.(después de desconectar) entre los dos conductores En el cuerpo del fusible térmico lucha entre dos fusibles en la prueba de resistencia, aplicando un voltaje de ensayo de 500 V (CA) entre los dos conductos, un minuto, si no se observa ningún fenómeno de descarga o avería se encuentra para calificado.
