Tornillo de montaje superficial en los sensores de temperatura micro terminales del termistor del estirón NTC del anillo de la asamblea de la punta de prueba 100KOhm 3950

Tornos de montaje de superficie en el anillo de ensamblaje de la sonda Lug NTC termistor terminal sensores de micro temperatura 100KOhm 3950

Características

10kΩ termistor NTC como estándar

Precisión del 1%

Los terminales de los anillos M4 y M6

1 metro de plomo flexible PFA

Bajo gradiente térmico (< 0,05 K/K) debido al uso de un conductor de níquel y una lengua de anillo cerrada de perfil bajo

Amplio rango de temperaturas de -55°C a +125°C

Los valores de resistencia a 25°C oscilan entre 4,7 KΩ y 100 KΩ con tolerancias tan bajas como ±1%.

¿Qué es lo que está pasando? Descargar¿Cómo se llama?

Dimensión (mm)

Ejecuciones eléctricas

En general

Nuestros conjuntos de sonda de termistor NTC están fabricados con un material cerámico de óxido metálico especialmente formulado que es extremadamente preciso en la detección de temperatura.Disponible en una variedad de carcasas con capacidades de diseño personalizado.

Un sensor de temperatura del termistor NTC de precisión con anillo de terminal y alambre de plomo flexible para aplicaciones de montaje en superficie.Esta gama de sensores de temperatura está hecha con terminales de anillo de cobre recubierto de estaño para un montaje de superficie fácil y seguroTiene una respuesta rápida y un elemento termistor intercambiable de 10k con una excelente estabilidad y precisión a largo plazo.Estos sensores de temperatura se pueden fabricar a medida con muchas opciones para los tamaños de los terminales, cables de plomo y elementos de termistor también disponibles en 2.252k, 5k, 30k, 50k y 100kΩ

Beneficios

Las terminales de anillo de la palanca permiten un montaje fácil y seguro de la superficie
Completamente personalizable; ofrece una variedad de carcasas y medidores de alambre de plomo
Tiempos de respuesta rápidos
Proporcionar un reemplazo de alta estabilidad para los termopares PT100; experimentar una deriva mínima de sus valores eléctricos iniciales

La constante de tiempo térmico puede ser de 5 segundos

Válvula de aislamiento eléctrico de 1500 VAC (1 segundo)

Calificación AEC-Q200

Personalización disponible bajo petición

Aplicación

Motores eléctricos

Sistemas de aire acondicionado

Producción OEM en volumen

Gestión térmica del paquete de baterías
Gestión térmica del disipador
Suministro de energía y conversión
Sistemas para automóviles
Sistemas industriales
Sistemas de ensayo y medición
Aparatos para el hogar

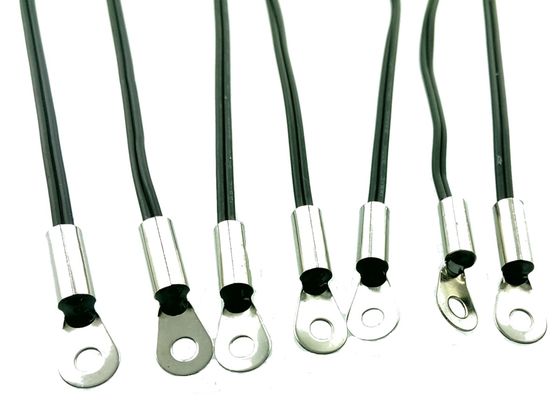

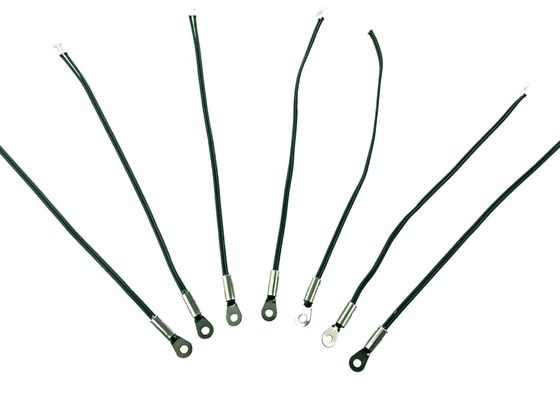

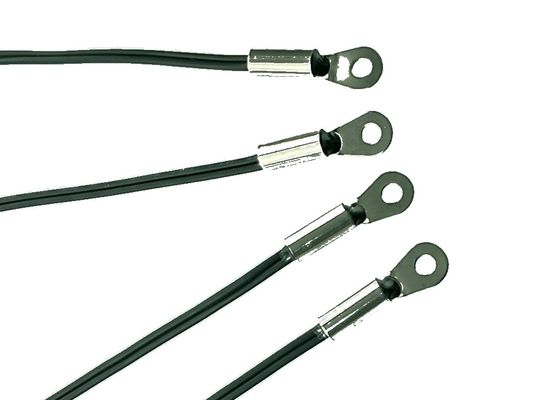

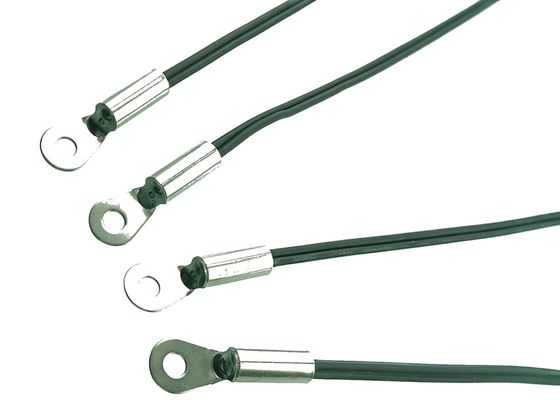

Fotos reales del producto

Consideraciones relativas a la aplicación

A. Tamaño frente al rendimiento

- ¿ Qué? Thermal inertia of the measurement object For accurate measurement it is necessary to ensure that the measurement object cannot experience a temperature change more quickly then the sensor can record it.

C. Posicionamiento óptimo El componente funcional del sensor de anillo terminal es el termistor situado dentro del barril.el barril debe entrar en contacto térmico con la superficie de medición.

D. Nota general 1 Para las aplicaciones en las que se requiere una respuesta y una precisión de medición excepcionalmente rápidas, un sensor de terminal de anillo no es adecuado.para estos casos se hará referencia a los sensores de la serie JC-F (clamparas de tubería)Por favor, póngase en contacto con la ingeniería de Amphenol Advanced Sensors para obtener más información sobre estos sensores tipo JC.Nota general 2 Los sensores terminales de anillo no están diseñados para ser utilizados cuando se sumergirán en un fluido., a base de agua o de aceite.

Aplicaciones potenciales

Aplicaciones de los paquetes de baterías de vehículos eléctricos e híbridos para una funcionalidad segura y óptima

Bloque general del motor, aplicaciones para cabezas de cilindros, etc.	Gestión de energía: transformadores, cajas de fusibles, inversores, dispositivos de conmutación, etc.
	Gestión de energía: transformadores, cajas de fusibles, inversores, dispositivos de conmutación, etc.
