Caracteristicas

Especificaciones

Tipo de producto: Sensor de micro-temperatura de acero inoxidable de precisión CWF

R25 (Ω): 0.1K~1000KOhm

Solicitud: Aire acondicionado para el hogar, aire acondicionado para automóviles, refrigeradores, calentadores

Estructura: Resina epoxi, acero inoxidable, cobre, aluminio, plástico, lingotes de anillo, etc.

elemento de detección: El termistor NTC

Nombre: Sensor de temperatura de NTC

Resaltar:

sensor de temperatura del microchip

sensor de temperatura micro del pedazo

Información básica

Lugar de origen: DONGGUAN, CHINA

Nombre de la marca: Ao littel

Número de modelo: CWF

Pago y Envío Términos

Detalles de empaquetado: Grueso

Tiempo de entrega: 2 semanas

Condiciones de pago: T/T, Western Union, Moneygram, Paypal

Capacidad de la fuente: 250,000pcs por semana

Galería

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos

Descripción de producto

Sensor de micro temperatura de acero inoxidable de precisión CWF personalizado 10KOhm 3435K 1% para electrodomésticos

Presentación de productos populares

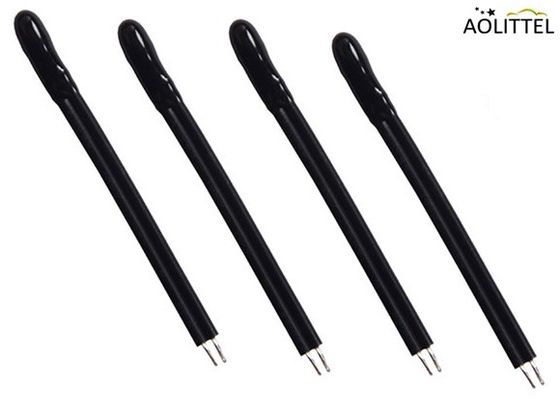

a.CWF1 Embalado con resina epoxi

Dimensión ((mm)	Código	S1 y S2	S2	S3	S4	Función	Principales aplicaciones
	Dmax	4	5	6	7	A prueba de humedad, poco tiempo, rápida respuesta	Familias el aire acondicionado, En el refrigerador.
	L1 máximo	16	16	16	16
	El cable	28#	26#	24 #	22#
	L2	Para ser informado

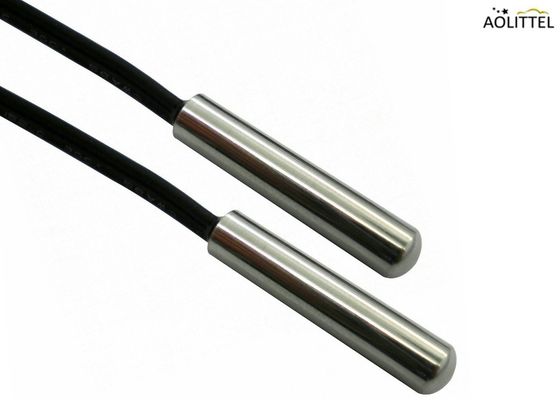

b.CWF2 Embalado con aluminio, cobre, acero inoxidable, etc.

Dimensión ((mm)	Código	S1 y S2	S2	S3	S4	S5	S6	S7	Función	Aplicación
	Dmax	4	5	5	5	6	6	6	A prueba de humedad, gran coeficiente, excelente estabilidad	La casa el aire acondicionado de mantenimiento del calentador frigorífico
	L1 máximo	20	20	25	30	20	25	30
	L2	De acuerdo con las necesidades del cliente

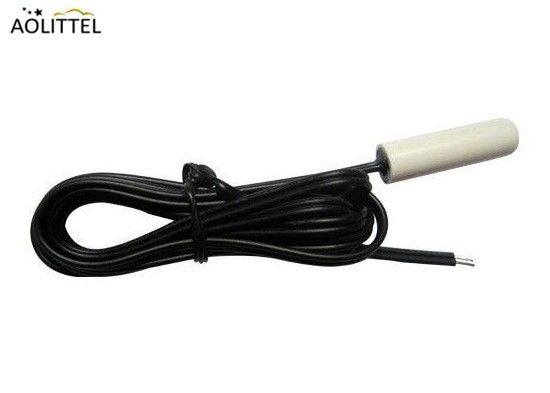

c.CWF3 Embalado con plástico

Dimensión ((mm)	Código	S1 y S2	S2	S3	S4	Función	Aplicación
	D	3.5	4	5	6	A prueba de humedad, Excelente coherencia, resistencia al voltaje	La casa espera, el aire acondicionado, En el refrigerador.
	L1	15	15	15	20
	L2	Se aconsejará por el cliente
	D	4	8	8
	L1	10	35	50
	L2	Se aconsejará por el cliente

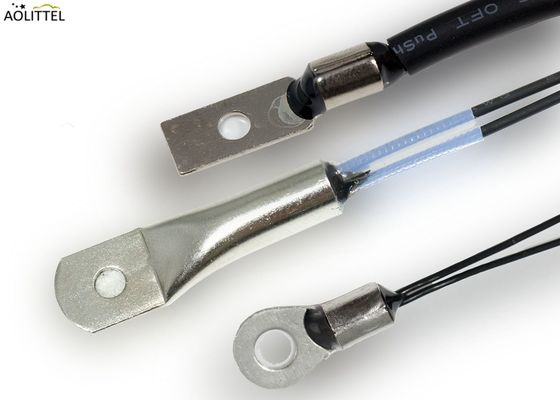

d CWF4 Aplicación de chapa de metal fija

Dimensión ((mm)

Función

Aplicación

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 4

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 5

Se puede encontrar

con montaje diferente

requerimiento porque

de la dimensión de agilidad

El ventilador

el control,

industria

el medidor

e CWF5 Envasado en forma especial

Dimensión ((mm)

Función

Aplicación

Tiempo pequeño constante, respuesta rápida, estabilidad.

Aplicado en

Medio ambiente de alta temperatura, calefacción,

horno de café, etc.

Principales parámetros tecnológicos

Número de la parte	Resistencia nominal R25		Valor B (25/50)		Coeficiente de disipación.	Constante de tiempo térmico	Temperatura de funcionamiento
Número de la parte	Rango KOhm	Percentaje de tolerancia	(K)	Percentaje de tolerancia	Mw/°C	el segundo	°C
CWF□□□3100	0.1 ~ 20	± 1 ± 2 ± 3 ± 5	3100	± 1	≥ 2 años2	≤ 70 años	-55 ~ +125
CWF □□□3270	0.2 ~ 20		3270
CWF □□□3380	0.5 ~ 50		3380
CWF □□□ 3470	0.5 ~ 50		3470
CWF□□□3600	1 ~ 100		3600
CWF□□□3950	Entre 5 y 100		3950
CWF□□□4000	Entre 5 y 100		4000
CWF□□□4050	Entre 5 y 200		4050
CWF □□□4150	10 ~ 250		4150
CWF□□□4300	20 ~ 1000		4300
CWF□□□4500	20 ~ 1000		4500

Descripción

Los conjuntos de sondas de termistores son sensores de temperatura micro que consisten en elementos termistores de alta precisión y fiabilidad procesados junto con otros componentes.Estos sensores son conjuntos personalizados ofrecidos en varios factores de forma, atendidos a las aplicaciones y necesidades de nuestros clientes.

¿Qué es lo que quiere decir? Descargar¿Cómo se llama?

NTC Thermsitor dentro del micro sensor de temperatura son resistores sensibles a la temperatura de coeficiente de resistencia de temperatura negativa Gracias a su alta sensibilidad, los termistores NTC se utilizan ampliamente como sensores de temperatura, compensadores de temperatura y limitadores de corriente de entrada.

Los micro sensores de temperatura están revestidos con epoxi y están diseñados para fines generales de detección, medición o control de temperatura en aplicaciones.Puede integrarse con cables de silicona o cables de acero recubiertos de cobre enlatados para cumplir con varios requisitos de interfaz eléctrica.

El elemento de detección (chip de termistor NTC) de esta serie se encuentra al final del sellado epoxi.El sellado epoxi se puede lograr en un diámetro pequeño no sólo para un tiempo de respuesta rápido, sino también para la aplicación en un espacio limitadoAdemás, los termistores NTC personalizados pueden estar disponibles bajo petición, por ejemplo, resistencia personalizada, constante B o longitud de los cables o cables.

¿ Cómo conseguir una oferta rápida con suficiente especificación?

1. Rango de temperatura de funcionamiento: ?

2. Medio ambiente de aplicación: ?

3Material y dimensiones de las viviendas: ?

4. Especificación del elemento de detección: ? NTC/DS18B20/RTD, etc. El objetivo de la evaluación es el siguiente:

(Por ejemplo: si el elemento de detección es un termistor NTC, entonces la resistencia a 25 grados es de 10KOHM, la tolerancia de resistencia es de ±1%; el valor beta es de 3950, la tolerancia beta es de ±1%)

5.Diámetro y longitud del cable

6. ¿Cómo hacer frente a la cola del cable? Sólo despojado y enlatado?Conectar conector o despojado y enlatado?

7- ¿Algunos requisitos especiales? - Por ejemplo; Tolerancia para el punto de temperatura sevaral, etc.

8Estimación de la cantidad requerida

P.S.: Si usted puede proporcionarnos hoja de datos/dibujo o MPN famoso, entonces usted no tiene que proporcionar la información anterior

Características

Alta precisión

Puede estar en diferentes carcasas como acero inoxidable, aluminio, plástico, anillo de llave, etc.

Modelo de cable: principalmente calificado UL, como 105C, PVC 125C, Silicón 150C, 180C, 200C PTFE, 300C cable trenzado de acero inoxidable, etc.

Excelente uniformidad/estabilidad/fiabilidad para la producción en masa

Aplicación principal: electrodomésticos, barbacoas, productos médicos y automóviles

Aplicación

Medición y control de la temperatura del aire acondicionado del hogar y del automóvil, refrigerador, nevera, calentador de agua, agua potable, radiador, lavavajillas, desinfectante,lavadora, secadora,caja de secado de temperatura media o baja y caja de temperatura constante .

Ejemplos de aplicación

Ejemplo de aplicación de termistor y sensor de temperatura NTC #1:
Medición de la temperatura de los productos médicos

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 8

Ejemplo de aplicación de NTC Thermistor & Sensor de temperatura #2:
Medición de la temperatura de los productos médicos

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 9

Ejemplo de aplicación del termistor y sensor de temperatura NTC #3:
Medición de la temperatura de los productos médicos

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 10

Ejemplo de aplicación del termistor y sensor de temperatura NTC # 4:
Medición de la temperatura para aplicaciones automotrices

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 11

Ejemplo de aplicación del termistor y sensor de temperatura NTC #5:
Medición de temperatura para aplicaciones de automatización de oficinas (copiadora, impresora, fax)

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 12

Ejemplo de aplicación de NTC Thermistor & Sensor de temperatura #6:
Medición de la temperatura para aparatos electrónicos domésticos (condicionador de aire)

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 13

Ejemplo de aplicación de termistor y sensor de temperatura NTC #7:
Medición de la temperatura para aparatos electrónicos domésticos (refrigerador)

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 14

Ejemplo de aplicación del termistor y sensor de temperatura NTC #8:
Medición de temperatura para aparatos electrónicos domésticos (horno de microondas)

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 15

Ejemplo #9 de aplicación del termistor y sensor de temperatura NTC:
Medición de la temperatura de los aparatos electrónicos domésticos (alarma contra incendios)

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 16

Ejemplo de aplicación del termistor y sensor de temperatura NTC #10:
Medición de temperatura para aparatos electrónicos domésticos (CCTV)

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 17

Ejemplo de aplicación de termistor y sensor de temperatura NTC #11:
Medición de la temperatura para aparatos electrónicos domésticos (cocina de gas)

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 18

Ejemplo de aplicación de termistor y sensor de temperatura NTC #12:
Medición de temperatura para aparatos electrónicos domésticos (calderas de agua)

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 19

Ejemplo de aplicación del termistor y sensor de temperatura NTC #13:
Medición de la temperatura de los aparatos electrónicos domésticos (baños de confort)

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 20

Ejemplo de aplicación del termistor y sensor de temperatura NTC #14:
Medición de temperatura para aparatos electrónicos domésticos (cámara)

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 21

Ejemplo de aplicación del termistor y sensor de temperatura NTC #15:
Medición de temperatura para aparatos electrónicos domésticos (tablet y computadora portátil)

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 22

Se utilizará un termistor de detección de elementos NTC

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 23

Taller de termistores NTC de alta calidad y alto rendimiento

Tenemos el proceso único y la tecnología de núcleo líder con derechos de propiedad intelectual de equipos de polvo cerámico, hechos de chips, NTC de alto rendimiento Producción automática por lotes.
Tenemos más de 12 series de termistores NTC de alto rendimiento línea de producción automática, los productos tienen las ventajas de gran producción, alta calidad, buena coherencia, alta fiabilidad,Además puede estar hecho de muchos tipos de sensores de temperatura NTCTambién puede suministrarse a otras fábricas de sensores NTC y exportarse en grandes cantidades al extranjero.

NTC Sensor de temperatura -- una mirada al taller

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 30

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 31

Prueba de fiabilidad

Punto de ensayo	Norma de ensayo	método de ensayo	Requisitos de rendimiento
Resistencia de energía cero	Se aplican las siguientes condiciones:	Sumergir las muestras en el baño de temperatura constante a 25°C±0,005°C,probar resistencia constante	Resistencia tol ± 1%
Valor B	Se aplicará la norma IEC 60539-1.	Sumergir las muestras en el baño de temperatura constante a 25°C, 50°C ((o 85°C), probar la resistencia constante y calcular el valor B	Resistencia tol ± 1%
Caída libre	Se aplicará la norma IEC 60068-2-32.	Alturas de caída: 1,5 ± 0,1 m, superficie: cemento, 1 vez	No hay daños evidentes, R25 △R/R≤±1%
El aislamiento	Se aplicará la norma IEC 60539-1.	Presión de 500 V sobre la capa de aislamiento en ensayo de resistencia del aislamiento	En el caso de las entidades de crédito:
Resiste el voltaje	Se aplicará la norma IEC 60539-1.	Ventilación resistente: 1500V/AC, Corriente de fuga: 2mA Duración: 60 segundos	No hay daños obvios.
Tensión	Se aplicará la norma IEC 60068-2-21.	Velocidad de tracción uniforme en el extremo, F>4,0KG ((requerido por el cliente)	No hay daños evidentes, R25 △R/R≤±1%
Vibración	Q/HBm 108 a 94	Frecuencia de ensayo: 10~500 Hz, oscilación: aceleración de 1,2 mm: 30 m/s2 Dirección X,Y,Z Tiempo:8 horas/dirección	No hay daños evidentes, R25 △R/R≤±1%
Humedad y calor constantes	Se aplicará la norma IEC 60068-2-78.	Temperatura: 40 ± 2 °C Humedad: 92-95% RH Tiempo: 1000 ± 24 horas	No hay daños evidentes, R25 △R/R≤±1%
Constante de tiempo térmico	El Consejo Europeo	Sumergirse en agua a 25°C, después del equilibrio térmico, sumergirse en 85°C, la resistencia llega al 63,2%, calcular el tiempo total	< 10 segundos
Almacenamiento a alta temperatura	Se aplicará la norma IEC 60068-2-2.	La temperatura: 125 °C ± 5 °C Tiempo: 1000 ± 24 horas	No hay daños evidentes, R25 △R/R≤±1%
Choque térmico y frío	Se aplican los siguientes requisitos:	-40°C~+125°C T1:30min Tiempo del ciclo:1000	No hay daños evidentes, R25 △R/R≤±1%
Experimento de golpe	Se aplicará la norma IEC 60068-2-77.	Aceleración: 250 m/s2 Duración del pulso: 6 ms Tiempos de golpe: 1000 Tiempo de recuperación: 2 horas	No hay daños evidentes, R25 △R/R≤±1%
Almacenamiento a baja temperatura	Se aplicará la norma IEC 60068-2-1.	Temperatura: 40 ± 2 °C Tiempo: 1000 ± 24 horas	No hay daños evidentes, R25 △R/R≤±1%
Espray de sal	Se aplicará la norma IEC 60068-2-11.	Temperatura: 35±2°C Hora de recogida: 1,0 ml~2,0 ml Tiempo: se determina según la demanda real	No hay daños evidentes, R25 △R/R≤±1%

Introducción de equipos de ensayo e inspección

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 32

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 33

Nombre: cámara de choque de alta/baja temperatura

Función:el producto de ensayo resiste la cámara de choque de alta/baja temperatura

Nombre: cámara de temperatura y humedad constantes

Función: estado de almacenamiento de los productos de ensayo bajo humedad y calor constantes

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 34

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 35

Nombre: Equipo de ensayo de vibraciones

Función: ensayar el efecto en el producto durante el transporte generado por la frecuencia y la amplitud de las vibraciones

Nombre: Máquina de ensayo de salpican

Función: Resistencia del producto a la oxidación y la corrosión


Nombre: analizador de tamaño de partículas láser Función: Análisis de material de tamaño de partícula láser	Nombre: Horno seco de vacío y alta temperatura Función: ensayo de envejecimiento a alta temperatura

Nombre: analizador de espectro Función: analizar el contenido de sustancias nocivas de los productos	Nombre: medidor de espesor electrolítico Función: Se utiliza para ensayar el grosor del revestimiento de la materia prima.


Nombre : Instrumento de baño de aceite a temperatura constante Función: ensayo de la temperatura ambiente a una resistencia de punto constante (tolerancia ±0,002°C)	Nombre: Lavadero de ensayo de precisión a baja temperatura Función: Temperatura de ensayo en punto constante de resistencia durante -70°C a 0°C (tolerancia ±0,01°C)

Nombre: Fuente de alimentación de voltaje constante y corriente constante de corriente continua (alta corriente) Función: Curva de prueba U-I	Nombre: clasificador de termistores de alta precisión Función: resistencia de ensayo del termistor


Nombre : Instrumento de ensayo de la constante de disipación y tiempo térmico Función: disipación de ensayo y constante de tiempo térmico	Nombre: Teste de impacto NTC Función: Prueba de la capacidad de impulso que pueden soportar los productos

Nombre : Instrumento de ensayo de tensión de resistencia Función: aislamiento de ensayo resistir el voltaje	Nombre: Fuente de alimentación de voltaje constante en CC Función: Consumo de potencia nominal de ensayo


Nombre: Proyector Función: Prueba de la apariencia y la estructura interna	Nombre: instrumento de la tasa de alargamiento Función: tasa de alargamiento de ensayo de los cables

Nombre: máquina de ensayo de envejecimiento por sobrecarga Función: ensayo de envejecimiento eléctrico de los productos de medición de la temperatura	Nombre: Tabla de experimentos químicos Función: mezcla química
	Nombre: Estadio de envejecimiento Función: ensayo de la fiabilidad del producto durante el envejecimiento

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos 53

etiqueta:

Persona de Contacto :	Chen
Teléfono :	+8618925536162
Fax :	86-769-38935409

Sensor de temperatura micro inoxidable modificado para requisitos particulares del acero NTC de la precisión de CWF 10KOhm 3435K el 1% para los aparatos electrodomésticos

sensor de temperatura del microchip

sensor de temperatura micro del pedazo

sensor de temperatura del microchip

sensor de temperatura micro del pedazo

sensor de temperatura miniatura

Punta de prueba micro 10KΩ 3950K 6.5x25m m del sensor de temperatura de Undefloor del cable térmico del termóstato remoto del sitio del PVC que se calienta Overmolded

Sensor de temperatura micro de la inyección 6x15m m NTC de la TPE IP68 EL 10KΩ±1% el B2550=3950±1% con el cable plano el A AWG26# 2 metros

Sensor de temperatura del termistor NTC del anillo de cobre amarillo del entramado de acero inoxidable 100KOhm 3950 para el calentador de agua y el fabricante de café

Sensor de temperatura micro ambiente del acero inoxidable de la punta de prueba de la carne del iGrill del fumador 100K 3950 1,85 metros con el conector de audio

Ventile el sensor de temperatura micro solar del agua 10K con los sistemas y la bomba de control de la automatización del balneario de la piscina del reemplazo del cable 10-Feet

Sobre correa moldeada de la prenda impermeable IP67 en la punta de prueba 2MT de la temperatura de la TPE NTC del anillo con el tubo de cobre para el uso con clip de los tubos

Sensor de temperatura del termistor del acero inoxidable NTC del termóstato 1.204K 3966 para el lavaplatos de la lavadora de Bosch Siemens

Sensor de temperatura micro de KitchenAid Frigidaire de la gama de la punta de prueba da alta temperatura del horno 100K 3950 con acero inoxidable de 4x50m m
