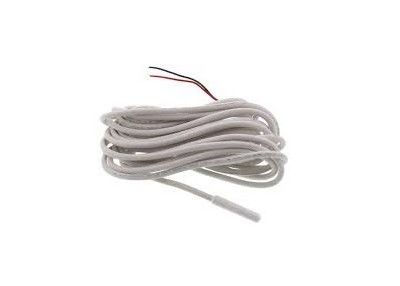

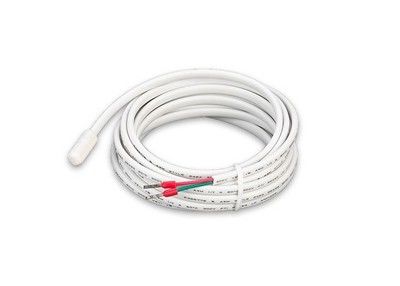

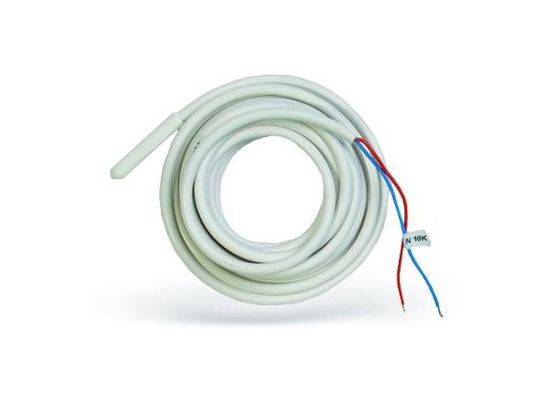

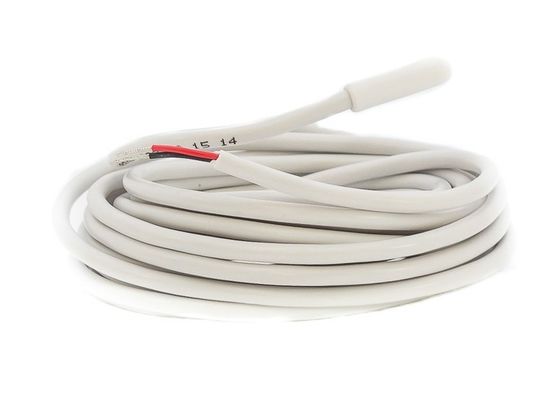

Cable de calefacción de calefacción sin suelo con micro sensor de temperatura de PVC sobremoldeado de habitación remota termostato 10KΩ 3950K 6,5x25mm
Resumen general
La sonda y el sensor se utilizan para controlar la temperatura donde la humedad sería un problema, es decir, en el cuarto húmedo o el baño.
¿Qué es lo que quiere decir?
Descargar¿Cómo se llama?
Materiales
| No |
Nombre del material |
Material y especificaciones |
| 1. |
El elemento |
R25=10KΩ±1% B25/50=3950K±1% de CC |
| 2. |
Revestimiento |
NTC encapsulado con material de PVC sobremoldado (blanco) |
| 3 |
Características del cable |
UL2464-22AWG Cable de cobre recubierto de estaño con alambre de chaqueta plana de PVC blanco 80 °C 300V
|
| 4. |
Los extremos del alambre |
Enlatados |
Dimensión (mm)
| Dimensión |
| A. No |
B. El trabajo |
C. Las |
D |
- ¿ Qué? |
| 6.5 |
20 |
25 ± 5 |
3 ± 1 |
según sea necesario |
Las actuaciones
| No |
Punto de trabajo |
El signo |
Condiciones de ensayo |
- ¿Qué es eso? |
No lo es. |
- ¿Qué quieres decir? |
Unidad |
| 1. |
Resistencia a 25°C |
R25, R25, R25, R25, R25, R25, R25, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R27, R27, R27, R27, R27, R27, R27, R27, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, |
Ta = 25 ± 0,05 °C
PT.¥0.1mw
|
9.9 |
10.0 |
10.1 |
KΩ |
| 2. |
Valor B |
B25/50 |
|
3910.5 |
3950 |
3989.5 |
el |
| 3. |
Factor de disipación |
σ |
En el aire quieto |
Alrededor de 2 |
MW/°C |
| 4. |
Tiempo de respuesta |
τ |
En aguas corrientes |
Alrededor de 15 |
el segundo |
| 5. |
Resistencia a la tensión |
/ |
Se aplicará el método de calibración de las emisiones de gases de efecto invernadero. |
No hay avería. |
Sección |
| 6. |
Resistencia al aislamiento |
|
500 VDC |
¥100 |
MΩ |
| 7. |
Rango de temperatura de funcionamiento |
/ |
/ |
- 30 años. |
/ |
+105 |
°C |
Instalación de paredes secas y sólidas
Minco Heat 0.5M2 Twin-conductor eléctrico de calentamiento por suelo de las alfombras para calentamiento por suelo, kits de calentamiento por suelo
Resistencia frente a la tabla de temperatura
| TABLA DE CONVERSIÓN R-T |
| R25El valor de las emisiones de CO2 es el valor de las emisiones de CO2 en el aire.25 por cientoEl valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| T/°C |
Rmin |
El Rcen |
Rmax |
T/°C |
Rmin |
El Rcen |
Rmax |
| -40 años. |
335.811 |
351.495 |
367.875 |
- 5 años |
41.735 |
42.774 |
43.834 |
| -39 años. |
314.029 |
328.472 |
343.546 |
-4 años |
39.599 |
40.563 |
41.547 |
| - 38 años. |
293.803 |
307.110 |
320.988 |
- ¿ Qué pasa? |
37.586 |
38.480 |
39.392 |
| - 37 años. |
275.015 |
287.279 |
300.060 |
- ¿ Qué pasa? |
35.686 |
36.517 |
37.363 |
| - 36 años. |
257.552 |
268.859 |
280.635 |
- ¿Qué es? |
33.894 |
34.665 |
35.450 |
| - 35 años. |
241.313 |
251.741 |
262.595 |
0 |
32.203 |
32.919 |
33.646 |
| - 34 años. |
226.204 |
235.826 |
245.832 |
1 |
30.607 |
31.270 |
31.945 |
| - 33 años. |
212.141 |
221.021 |
230.250 |
2 |
29.099 |
29.715 |
30.340 |
| - 32 años. |
199.044 |
207.242 |
215.757 |
3 |
27.674 |
28.246 |
28.826 |
| - 31 años |
186.841 |
194.412 |
202.270 |
4 |
26.328 |
26.858 |
27.396 |
| - 30 años. |
175.465 |
182.460 |
189.714 |
5 |
25.055 |
25.547 |
26.045 |
| -29 años. |
164.856 |
171.320 |
178.019 |
6 |
23.851 |
24.307 |
24.769 |
| - 28 años. |
154.957 |
160.932 |
167.120 |
7 |
22.712 |
23.135 |
23.563 |
| - 27 años. |
145.716 |
151.241 |
156.959 |
8 |
21.634 |
22.026 |
22.423 |
| -26 años. |
137.086 |
142.196 |
147.481 |
9 |
20.614 |
20.977 |
21.345 |
| -25 años. |
129.022 |
133.750 |
138.636 |
10 |
19.650 |
19.987 |
20.327 |
| - 24 años. |
121.485 |
125.859 |
130.378 |
11 |
18.733 |
19.044 |
19.359 |
| - 23 años. |
114.435 |
118.485 |
122.665 |
12 |
17.865 |
18.154 |
18.445 |
| - 22 años. |
107.840 |
111.589 |
115.457 |
13 |
17.043 |
17.310 |
17.579 |
| -21 años. |
101.667 |
105.139 |
108.718 |
14 |
16.264 |
16.510 |
16.759 |
| -20 años. |
95.886 |
99.102 |
102.415 |
15 |
15.524 |
15.752 |
15.982 |
| - 19 años |
90.471 |
93.450 |
96.518 |
16 |
14.823 |
15.034 |
15.246 |
| -18 años. |
85.395 |
88.156 |
90.997 |
17 |
14.157 |
14.352 |
14.548 |
| - 17 años. |
80.636 |
83.195 |
85.826 |
18 |
13.525 |
13.705 |
13.885 |
| - 16 años. |
76.173 |
78.544 |
80.982 |
19 |
12.925 |
13.090 |
13.257 |
| -15 años. |
71.984 |
74.183 |
76.441 |
20 |
12.354 |
12.507 |
12.660 |
| -14 años. |
68.052 |
70.091 |
72.184 |
21 |
11.813 |
11.953 |
12.094 |
| - 13 años. |
64.359 |
66.250 |
68.189 |
22 |
11.298 |
11.427 |
11.557 |
| -12 años. |
60.889 |
62.643 |
64.441 |
23 |
10.808 |
10.927 |
11.046 |
| - 11 años |
57.628 |
59.255 |
60.922 |
24 |
10.342 |
10.452 |
10.561 |
| -10 años |
54.562 |
56.071 |
57.617 |
25 |
9.900 |
10.000 |
10.100 |
| -9 años |
51.677 |
53.078 |
54.511 |
26 |
9.470 |
9.570 |
9.670 |
| -8 años |
48.963 |
50.263 |
51.592 |
27 |
9.061 |
9.161 |
9.260 |
| -7 años |
46.408 |
47.614 |
48.847 |
28 |
8.672 |
8.771 |
8.871 |
| -6 años |
44.002 |
45.121 |
46.264 |
29 |
8.302 |
8.401 |
8.499 |
| TABLA DE CONVERSIÓN R-T |
| R25El valor de las emisiones de CO2 es el valor de las emisiones de CO2 en el aire.25 por cientoEl valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| T/°C |
Rmin |
El Rcen |
Rmax |
T/°C |
Rmin |
El Rcen |
Rmax |
| 30 |
7.950 |
8.048 |
8.146 |
67 |
1.881 |
1.932 |
1.984 |
| 31 |
7.615 |
7.712 |
7.809 |
68 |
1.817 |
1.866 |
1.917 |
| 32 |
7.295 |
7.391 |
7.488 |
69 |
1.754 |
1.803 |
1.852 |
| 33 |
6.991 |
7.086 |
7.182 |
70 |
1.695 |
1.742 |
1.790 |
| 34 |
6.702 |
6.795 |
6.890 |
71 |
1.637 |
1.684 |
1.731 |
| 35 |
6.425 |
6.518 |
6.612 |
72 |
1.582 |
1.627 |
1.674 |
| 36 |
6.162 |
6.254 |
6.346 |
73 |
1.529 |
1.573 |
1.619 |
| 37 |
5.911 |
6.001 |
6.092 |
74 |
1.478 |
1.521 |
1.566 |
| 38 |
5.672 |
5.761 |
5.850 |
75 |
1.429 |
1.471 |
1.515 |
| 39 |
5.443 |
5.531 |
5.619 |
76 |
1.382 |
1.423 |
1.466 |
| 40 |
5.225 |
5.311 |
5.398 |
77 |
1.336 |
1.377 |
1.419 |
| 41 |
5.017 |
5.102 |
5.188 |
78 |
1.293 |
1.332 |
1.373 |
| 42 |
4.818 |
4.902 |
4.986 |
79 |
1.251 |
1.289 |
1.329 |
| 43 |
4.628 |
4.710 |
4.794 |
80 |
1.210 |
1.248 |
1.287 |
| 44 |
4.447 |
4.528 |
4.609 |
81 |
1.171 |
1.208 |
1.246 |
| 45 |
4.274 |
4.353 |
4.433 |
82 |
1.134 |
1.170 |
1.207 |
| 46 |
4.108 |
4.186 |
4.265 |
83 |
1.098 |
1.133 |
1.170 |
| 47 |
3.950 |
4.026 |
4.104 |
84 |
1.063 |
1.097 |
1.133 |
| 48 |
3.799 |
3.874 |
3.950 |
85 |
1.029 |
1.063 |
1.098 |
| 49 |
3.654 |
3.728 |
3.802 |
86 |
0.997 |
1.030 |
1.064 |
| 50 |
3.515 |
3.588 |
3.661 |
87 |
0.966 |
0.998 |
1.032 |
| 51 |
3.383 |
3.454 |
3.526 |
88 |
0.936 |
0.968 |
1.000 |
| 52 |
3.256 |
3.326 |
3.396 |
89 |
0.907 |
0.938 |
0.970 |
| 53 |
3.135 |
3.203 |
3.272 |
90 |
0.879 |
0.909 |
0.941 |
| 54 |
3.019 |
3.085 |
3.153 |
91 |
0.852 |
0.882 |
0.912 |
| 55 |
2.907 |
2.973 |
3.039 |
92 |
0.826 |
0.855 |
0.885 |
| 56 |
2.801 |
2.865 |
2.930 |
93 |
0.801 |
0.829 |
0.859 |
| 57 |
2.699 |
2.761 |
2.825 |
94 |
0.777 |
0.805 |
0.833 |
| 58 |
2.601 |
2.662 |
2.724 |
95 |
0.753 |
0.781 |
0.809 |
| 59 |
2.507 |
2.567 |
2.628 |
96 |
0.731 |
0.758 |
0.785 |
| 60 |
2.417 |
2.476 |
2.535 |
97 |
0.709 |
0.735 |
0.762 |
| 61 |
2.330 |
2.388 |
2.447 |
98 |
0.688 |
0.714 |
0.740 |
| 62 |
2.248 |
2.304 |
2.361 |
99 |
0.668 |
0.693 |
0.719 |
| 63 |
2.168 |
2.223 |
2.280 |
100 |
0.648 |
0.673 |
0.698 |
| 64 |
2.092 |
2.146 |
2.201 |
101 |
0.629 |
0.653 |
0.678 |
| 65 |
2.019 |
2.072 |
2.126 |
102 |
0.611 |
0.635 |
0.659 |
| 66 |
1.949 |
2.000 |
2.053 |
103 |
0.593 |
0.616 |
0.640 |
¿Qué es la sonda de sensores de piso y cómo funciona?
Cada termostato eléctrico de calefacción por suelo aolittel debe estar configurado para utilizar una sonda de sensores en el suelo para controlar la temperatura del suelo.Esta es la forma más precisa de controlar las temperaturas de funcionamiento e influir positivamente en sus facturas de energía.
La sonda del sensor tiene 3 m de largo, 4 mm de espesor y debe colocarse dentro de un conducto, en una ranura en el suelo o en la placa de aislamiento.
El conducto tiene un diámetro de 11 mm y debe utilizarse para facilitar su extracción o sustitución si es necesario.
Sensor probes should always be installed in a clear area of the floor (internal doorways are a good spot) away from any other hot or cold influence such as hot water pipes or large glazed elevations and never under a rugLas alfombras actúan como un aislante, manteniendo el calor en el suelo y elevando la temperatura.
Si cubre la sonda de sensores con una alfombra el resto del suelo se mantendrá frío porque el termostato sólo está monitoreando la parte más caliente del suelo.
El sensor real se encuentra dentro del módulo en el extremo del cable y funciona monitoreando constantemente la temperatura del suelo.
Los datos de temperatura se envían al termostato que, cuando trabaja según un horario preestablecido, mantiene automáticamente la temperatura del suelo deseada.
3 Consejos para instalar un sensor de suelo
Cuando se trata de instalar un sistema de calefacción por suelo, la mayor parte de la atención se dirige a la colocación del cable de calefacción.Si usted está usando tiras de fijación de plástico para tejer el cable hacia adelante y hacia atrás a través de la habitación, usted está empujando el cable en una membrana de instalación, o su sistema viene pre-ensamblado en tela de malla, alrededor del 95 por ciento del esfuerzo va en la instalación del cable.El otro 5 por ciento va a conectar el termostato e instalar el sensor de suelo. And though it’s clear what a floor sensor does — provides an accurate reading of the floor temperature to the thermostat so that it can regulate the system — how it works takes a little bit more researchEl manual de instalación de su sistema de calefacción de piso contendrá todos los detalles sobre cómo instalar correctamente el sensor de piso.explicará que el sensor de suelo no tiene que llegar al centro de la habitación para obtener la lectura de temperatura del suelo más precisaSólo tiene que llegar a unos 6 pulgadas en el sistema, corriendo paralelo con (y nunca superpuestos) el cable de calefacción.Hay algunos consejos de instalación que no encontrarás en el manual que te ayudarán a saberlo con anticipación.
Consejo n°1: Instale dos sensores de piso.Cuando se trata de calefacción por suelo, es mejor ser proactivo que reactivo si se puede.Es por eso que WarmlyYours sugiere instalar dos sensores de piso pero conectar sólo uno al termostatoDe esa manera, si su sensor de suelo falla, tiene una copia de seguridad ya instalada que puede simplemente conectar a la parte posterior del termostato.Los sensores de suelo de repuesto/reemplazo están disponibles para su compra en www..warmlyyours.com por tan solo $10. Aunque los sensores de suelo muy raramente fallan, instalar dos en lugar de uno evitará que tenga que hacer una reparación en caso de que encuentre una falla.
El sensor de suelo es más grueso que el elemento de calefacción.el sensor de piso se ubica muy bien al lado del elemento de calefacción sin añadir a la altura del piso porque el conjunto delgado proporciona un cojín lo suficientemente grueso entre el elemento de calefacción y el sueloSin embargo, los sistemas de calefacción por suelo instalados bajo alfombras o laminados no utilizan un elemento de calefacción. El elemento de calefacción se coloca directamente contra el material del suelo.el sensor de suelo estará situado más alto que el cable de calefacciónLa mejor manera de solucionar este problema es cortar un canal en la capa inferior situada debajo del sistema de calefacción del suelo.Esto permitirá que el sensor de suelo para obtener una lectura precisa sin añadir a la altura del suelo.
Consejo #3: Utilice la junta de lechado para las reparaciones. Si tiene un sistema de calefacción de suelo instalado bajo un suelo de azulejos o piedra y el sensor del suelo falla, sus juntas de lechado pueden ayudar!Es posible instalar un sensor de suelo de repuesto en la junta de colada y luego colarla.. Esto evitará que tenga que rasgar cualquier baldosas para reparar el sensor.Un sensor de piso de cortesía se incluye con la compra de cualquier termostato nSpiration.Los usuarios pueden seleccionar su tipo de suelo o incluso introducir un rango de temperatura personalizado para garantizar que la temperatura del suelo no exceda los límites recomendados por el fabricante..
