Name: 0603 fusibles superficiales muy de acción rápida finos del soporte de la película del tamaño con el clasificación de 250mA-8A 63VDC 32VDC
Brand: Aolittel Technology Co.,Ltd
SKU: 06,000 series
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre del producto: Fusibles superficiales muy de acción rápida del soporte

Tamaño: 0603

Rango de corriente: 0.25-8A

Válvulas de tensión: 32 VCC/63 VCC

Capacidad de rotura: 50A/80A

Embalaje: Cintas en el carrete

Resaltar:

Fusible superficial del microprocesador del soporte

fusible termal del soporte superficial

Información básica

Nombre de la marca: Ao littel

Número de modelo: 06,000 series

Pago y Envío Términos

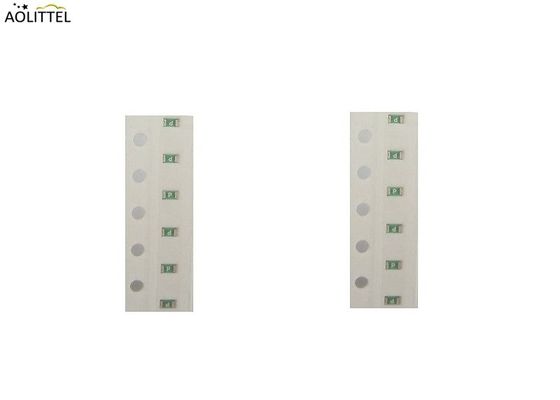

Detalles de empaquetado: Cinta, 5Kpcs por carrete

Tiempo de entrega: 10 días laborables

Condiciones de pago: T/T

Capacidad de la fuente: 500.000.000 pedazos

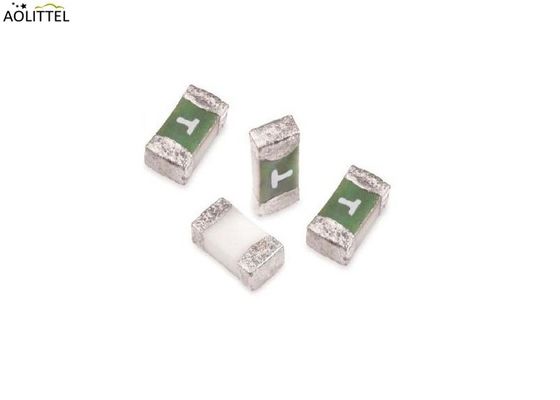

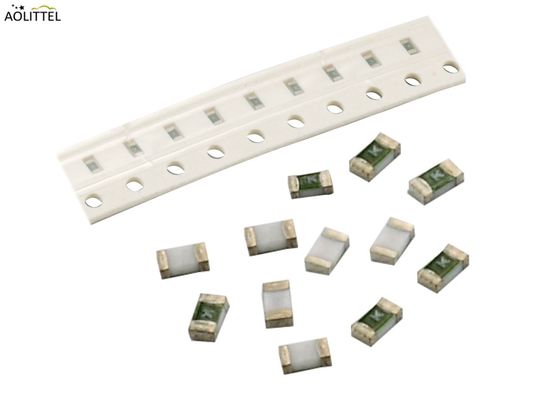

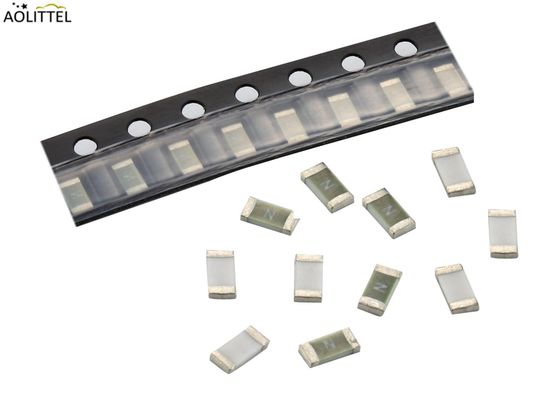

Galería

0603 fusibles superficiales muy de acción rápida finos del soporte de la película del tamaño con el clasificación de 250mA-8A 63VDC 32VDC

Descripción de producto

0603 Tamaño de película delgada Fusiles de montaje superficial de acción muy rápida con clasificación 250mA-8A 63VDC 32VDC

Características

• Compatible con soldaderas sin plomo y perfiles de temperatura más alta

• Los materiales de alto rendimiento proporcionan un mejor rendimiento en aplicaciones de temperatura ambiente elevada

• Marcado en la superficie superior con un código para permitir la identificación de la amperación sin pruebas

• Bajo perfil para aplicaciones sensibles a la altura

• Superficie plana para operaciones de recogida y colocación

• El material que cubre el elemento es resistente a las operaciones de limpieza estándar de la industria

• Placa de montaje y rendimiento eléctrico

• Libre de halógenos, libre de plomo y conforme a la Directiva RoHS

• Alta capacidad de resistencia a la corriente de entrada

¿Qué es lo que quiere decir? Descargar¿Qué es esto?

En general

El 06.100 Series Fast-Acting Surface Mount Fuse (SMF) is an ultra small (0603 size) thin-film device designed for secondary protection of circuits used in space constrained applications such as hand-held portable electronic devices.

Esta serie es 100% libre de plomo y cumple con los requisitos de la directiva RoHS.

Aplicaciones

Protección secundaria para aplicaciones de espacio limitado:

• Los teléfonos celulares
• Baterías
• Las cámaras digitales
• Reproductores de DVD
• Las unidades de disco duro.

Dimensiones (unidad: mm/pulgada)

0603 fusibles superficiales muy de acción rápida finos del soporte de la película del tamaño con el clasificación de 250mA-8A 63VDC 32VDC 1

Disposición de la plataforma (unidad: mm/pulgada)

0603 fusibles superficiales muy de acción rápida finos del soporte de la película del tamaño con el clasificación de 250mA-8A 63VDC 32VDC 2

Especificaciones eléctricas por artículo

La parte No.	Nombrado Válvulas D.C.		Corriente nominal (A)	Capacidad de rotura (A)¹	Resistencia de frío típica (mOhms)²	Baja de tensión típica (mV)	Prearco típico I²T (A)²Sec)³	Marca Alfa
06 100 0. ¿Qué quiere decir?25	Las demás:	32 V	0.250	50A	3250	893	0.00042	D
06 100 0. ¿Qué quiere decir?375			0.375	50A	1310	587	0.00093	- ¿ Por qué?
06 100 0. ¿Qué quiere decir?5			0.500	50A	1070	582	0.0020	F: el precio
06 100 0. ¿Qué quiere decir?75			0.750	50A	470	427	0.0092	G.
06 100 1			1	50A	257.5	295	0.018	B/H
06 100 1.5			1.5	50A	137.5	220	0.065	H.
06 100 2	-		2	50A	72	160	0.115	- ¿ Qué?
06 100 2.5			2.5	50A	52	145	0.14	- ¿ Qué?
06 100 3			3	50A	35	130	0.21	¿ Qué?
06 100 3.5			3.5	50A	23.8	130	0.55	R
06 100 4			4	50A	21	120	0.52	El S
06 100 5			5	50A	14	110	1.70	T.
06 100 6			6	50A	8	110	2.30	V.
06 100 7			7	50A	5.6	80	2.8	X.
06 100 8			8	50A	3.5	75	4.96	Z.

Características del soplo

Características eléctricas del tiempo claro
Corriente nominal	1.0En	2.0En
250 mA ~ 8A	4 horas como mínimo	60 segundos como máximo

Curva de tiempo clara

Características del producto

Materiales	Cuerpo: Substrato avanzado de alta temperatura Terminaciones: 100% estaño sobre níquel sobre cobre Capa de cubierta de elementos: recubrimiento conformado
Temperatura de funcionamiento	-55°C a 90°C. Consulte el gráfico de la curva de revalorización de la temperatura.
Humedad	Se aplicará el método de clasificación de los productos de la categoría de los que se trate.
Choque térmico	Resiste 5 ciclos de 55C a 125C
Vibración	Por el MIL-STD-202
Resistencia al aislamiento (después de abrir)	Las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas
Resistencia al calor de soldadura	Se aplicará el método de ensayo de la norma MIL-STD-202, método 210, condición D.

Embalaje

Opción de embalaje	Especificación del embalaje	Cantidad
Cintas y bobinas de 8 mm	La EIA-481 Rev. D (IEC 60286, parte 3) se utilizará en el caso de los vehículos de las categorías A y B.	5000

Parámetros de soldadura

Condición de reflujo	Pb Libres de reunión
La temperatura de precalentamiento Min (Ts(min))	150 °C
La temperatura máxima de precalentamiento (Ts ((max))	200 °C
Tiempo de precalentamiento (min a máximo) (t)	60 180 segundos
Velocidad media de subida (Tempo líquido (TL) hasta el máximo)	5°C/segundo máximo
Tasa de reducción de las pérdidas de crédito	5°C/segundo máximo
El flujo de retorno - Temperatura (TL) (líquido)	217°C
Reflujo - Temperatura (tL)	60 150 segundos
Temperatura máxima (TP)	250+0/-5 °C
Tiempo dentro de los 5°C de la temperatura máxima real (tp)	20 40 segundos
Tasa de descenso de la rampa	5°C/segundo máximo
Tiempo de 25°C a la temperatura máxima (TP)	8 minutos como mucho.
No exceda	260 °C
Soldadura en onda	260°C, 10 segundos como mucho.
