Inicio /Productos/Fusible superficial del soporte/El soporte de la superficie de la base del alambre de la precisión de la UL 248-14 de la cruz de SinglFuse SF-2410FP100W-2 de los Bourns funde SEF 1.0A 2410 rápidamente de actuación

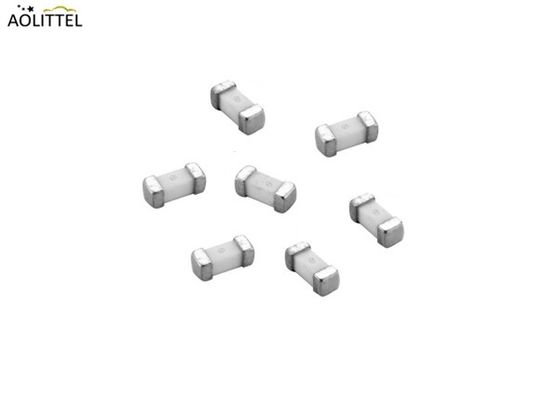

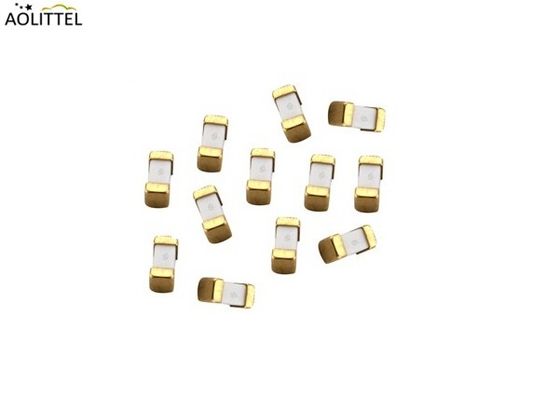

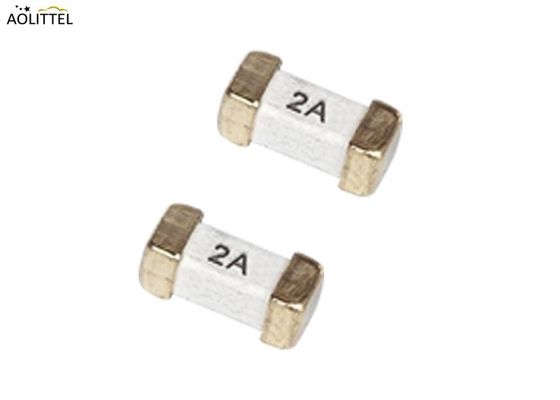

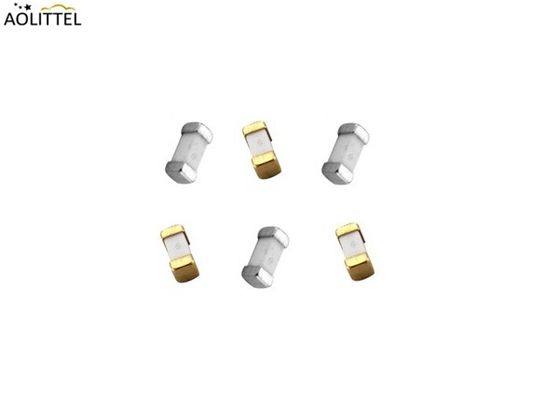

El soporte de la superficie de la base del alambre de la precisión de la UL 248-14 de la cruz de SinglFuse SF-2410FP100W-2 de los Bourns funde SEF 1.0A 2410 rápidamente de actuación

1000 Piezas
MOQ
0.035 to 0.06 USD Per Pieces
Precio
El soporte de la superficie de la base del alambre de la precisión de la UL 248-14 de la cruz de SinglFuse SF-2410FP100W-2 de los Bourns funde SEF 1.0A 2410 rápidamente de actuación
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Categoría de productos: Fusible superficial del soporte
Fabricante: Aolittel
Protección de la salud: - ¿ Qué?
Tipo de fusible: Un soplo rápido
Calificación actual: 1A (0.2-7A)
CA del grado del voltaje: 250 VAC
Grado DC del voltaje: 125 VDC
Tamaño/grupo del fusible: 2410 (6125 métricos)
Temperatura mínima de funcionamiento: -55C
Temperatura máxima de funcionamiento: +125C
Embalaje: Cintas en el carrete
Resistencia fría nominal: 0,044 ohmios
Cantidad de embalaje de fábrica: 1000
Grado de la interrupción: 100 A en 250 VAC, 50 A en 125 VDC, 300 A en 32 VDC
Resaltar:

Fusible superficial del microprocesador del soporte

,

fusible termal del soporte superficial
Información básica
Lugar de origen: China
Nombre de la marca: AO LITTEL
Certificación: UL
Número de modelo: SEF1100
Pago y Envío Términos
Detalles de empaquetado: Cinta en el carrete, 1.000 PC en el carrete de 7 pulgadas de diámetro, cinta ancha de 12m m, estánda
Tiempo de entrega: 7-10 días laborables
Condiciones de pago: T / T, Western Union
Capacidad de la fuente: 100.000 pedazos por semana
Descripción de producto

Fuentes de montaje de superficie de alambre de precisión de alta precisión

Aplicación

Televisores LCD y LED
Productos blancos
Servidores de PC

Dispositivos de pantalla LCD
Conversores de corriente continua
Inversores de corriente continua y corriente alterna
Las computadoras portátiles / ultrabook
Sistemas de telecomunicaciones
Cargadores

¿Qué es lo que quiere decir?El soporte de la superficie de la base del alambre de la precisión de la UL 248-14 de la cruz de SinglFuse SF-2410FP100W-2 de los Bourns funde SEF 1.0A 2410 rápidamente de actuación 0 Descargar¿Cómo se llama?

Características

Fusiles de un solo soplo para protección contra sobrecorrientes
6125 (EIA 2410) huella
Precisión de acción rápida
Lista UL 248-14
Compatible con la Directiva RoHS* y libre de halógenos
Diseño SMD del núcleo del cable
Envases de montaje en superficie para montaje automatizado

Dimensión

El soporte de la superficie de la base del alambre de la precisión de la UL 248-14 de la cruz de SinglFuse SF-2410FP100W-2 de los Bourns funde SEF 1.0A 2410 rápidamente de actuación 1

Número de las partes

Catálogo

- No, no es así.

Amperios

Calificación

Válvula de tensión

Calificación

Se rompe

Capacidad

Frío nominal

Resistencia

(Oms)

Yo...2El derretimiento

Integral (A)2.S)

 Agencia Aprobaciones
El número de CUL
Sector de la energía 200 mA 250 VAC

El valor de las emisiones de CO2 será el valor de las emisiones de CO2 de los combustibles renovables.

El valor de las emisiones de CO2 será el valor de las emisiones de CO2.

Se aplicarán las reglas siguientes:

 0.960 0.148 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 250 mA 0.860 0.145 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 300 mA 0.620 0.162 ● ¿Qué es? ● ¿Qué es?
Sección 3 315 mA 0.550 0.189 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 375 mA 0.470 0.200 ● ¿Qué es? ● ¿Qué es?
Sector de la energía El valor de las emisiones de CO2 0.380 0.238 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 500 mA 0.320 0.275 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 600 mA 0.285 0.470 ● ¿Qué es? ● ¿Qué es?
Sección 6 630 mA 0.256 0.566 ● ¿Qué es? ● ¿Qué es?
Sector de la energía El valor de las emisiones 0.208 0.805 ● ¿Qué es? ● ¿Qué es?
Sector de la energía de una potencia máxima de 750 mA 0.175 1.240 ● ¿Qué es? ● ¿Qué es?
Sector de la energía El valor de las emisiones 0.155 1.880 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 1a 0.148 3.500 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 1.25A 0.102 4.760 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 1.5A 0.085 6.305 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 2A 0.044 8.950 ● ¿Qué es? ● ¿Qué es?
Las empresas de seguros 2.5A 0.043 16.025 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 3A 0.033 21.560 ● ¿Qué es? ● ¿Qué es?
Las demás: 3.15A 0.029 22.750 ● ¿Qué es? ● ¿Qué es?
Las demás: 3.5A 0.027 27.050 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 4A 0.025 31.808 ● ¿Qué es? ● ¿Qué es?
Se trata de una empresa de servicios de seguros. 5A 0.019 40.250 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 6A 0.018 67.245 ● ¿Qué es? ● ¿Qué es?
Las demás: 6.3A 0.017 73.550 ● ¿Qué es? ● ¿Qué es?
Sector de la energía 7A 0.015 76.280 ● ¿Qué es? ● ¿Qué es?

Características del medio ambiente

Temperatura de funcionamiento -55 °C a +125 °C
Condiciones de almacenamiento Temperatura Entre +5 °C y +35 °C
Humedad Entre el 40% y el 75%
Tiempo de conservación 2 años desde la fecha de fabricación
Nivel de sensibilidad a la humedad 1
Clasificación de la DSE (HBM) Clase 6

Las actuaciones de Times

Porcentaje de amplitud nominal(En)

Tiempo de soplar
100% * En 4 horas Min
200% * En 120 segundos como máximo
1000% * En 10 ms Min

Curvas de corriente media en el tiempo

El soporte de la superficie de la base del alambre de la precisión de la UL 248-14 de la cruz de SinglFuse SF-2410FP100W-2 de los Bourns funde SEF 1.0A 2410 rápidamente de actuación 2

Pruebas de fiabilidad

- No, no es así. Prueba Requisito Condición de ensayo Referencia del ensayo
1 Reflujo y flexión

Cambio de DCR ≤ 20 % (≤ 10 % para ≤ 1 A)

No hay daños mecánicos

 3 reflujos a 245 °C seguidos de un
Curva de 2 mm		 Se refiere a la STP
el documento
2 Capacidad de soldadura Cobertura mínima del 90% Una inmersión a 245 °C durante 5 segundos Se aplicará el procedimiento siguiente:
Método 208
3 Calor de soldadura
la resistencia		 Cambio de DCR ≤ 20 % (≤ 10 % para ≤ 1 A)
Cubierta de soldadura nueva ≤ 75%		 Un baño a 260 °C durante 10 segundos Se aplicará el procedimiento siguiente:
Método 210
4 Resistencia a la humedad Cambio de DCR ≤ ±15 % No hay corrosión excesiva 10 ciclos Se aplicará el procedimiento siguiente:
Método 106
5 Espray de sal Cambio de la DCR ≤ ±10 %
No hay corrosión excesiva		 Exposición durante 48 horas, solución salina al 5% Se aplicará el procedimiento siguiente:
Método 101
6 Vibraciones mecánicas Cambio de la DCR ≤ ±10 %
No hay daños mecánicos		 0.4 pulgadas D.A. o 30 G entre
5 a 3000 Hz		 Se aplicará el procedimiento siguiente:
Método 204
7 Choque mecánico Cambio de la DCR ≤ ±10 %
No hay daños mecánicos		 1500 G, 0,5 ms, descargas de medio seno Se aplicará el procedimiento siguiente:
Método 213
8 Choque térmico Cambio de la DCR ≤ ±10 %
No hay daños mecánicos		 100 ciclos entre -65 °C y +125 °C Se aplicará el procedimiento siguiente:
Método 107
9 La vida No se abrirá electricidad durante el ensayo
La variación de la caída de voltaje será menor
más del ± 20% del valor inicial		 80 por ciento de corriente nominal (75 por ciento para fusibles < 1 A)
durante 2000 horas a temperatura ambiente
+25 °C		 Se refiere a la STP
el documento


* Directiva RoHS 2002/95/CE de 27 de enero de 2003, incluido el anexo y RoHS Recodificación 2011/65/UE de 8 de junio de 2011.
** Bourns considera que un producto está “sin halógenos” si a) el contenido de Bromo (Br) es igual o inferior a 900 ppm;
b) el contenido de cloro (Cl) sea igual o inferior a 900 ppm y c) el contenido total de bromo (Br) y cloro (Cl) sea igual o inferior a 1500 ppm.
Las especificaciones están sujetas a cambios sin previo aviso.
Las características y los parámetros del dispositivo en esta ficha de datos pueden variar y lo hacen en diferentes aplicaciones y el rendimiento real del dispositivo puede variar con el tiempo.Los usuarios deben verificar el rendimiento real del dispositivo en sus aplicaciones específicas..

Curva de degradación térmica de corriente nominal

El soporte de la superficie de la base del alambre de la precisión de la UL 248-14 de la cruz de SinglFuse SF-2410FP100W-2 de los Bourns funde SEF 1.0A 2410 rápidamente de actuación 3

Recomendaciones para el reflujo de la soldadura

El soporte de la superficie de la base del alambre de la precisión de la UL 248-14 de la cruz de SinglFuse SF-2410FP100W-2 de los Bourns funde SEF 1.0A 2410 rápidamente de actuación 4

Condición de reflujo El conjunto libre de Pb
La tasa media de incremento (Ts ((max) a Tp) 5°C/segundo como máximo.
Precalentamiento La temperatura de la fuente de energía será la misma que la de la fuente de energía. 150 °C
La temperatura máxima (Ts ((max)) 200 °C
Tiempo (min a máximo) (t) 60 a 120 segundos
Reflujo Temperatura (T)- ¿ Qué?) 220 °C
Tiempo máximo (t)- ¿ Qué?) 60 segundos
Temperatura máxima (Tp) 260°C máximo
Tasa de descenso de la rampa 5°C/segundo máximo
Tiempo de 25°C hasta la temperatura máxima (Tp) 8 minutos como máximo

Perfil de temperatura recomendado para la soldadura por ondas

El soporte de la superficie de la base del alambre de la precisión de la UL 248-14 de la cruz de SinglFuse SF-2410FP100W-2 de los Bourns funde SEF 1.0A 2410 rápidamente de actuación 5

La soldadura por ondas es adecuada para modelos de tamaño 2410.

Embalaje

1,000 piezas en un rollo de 7 pulgadas de diámetro, cinta de 12 mm de ancho, norma EIA 481
