MELF Fusible Wirewound Film Fixed Resistor se aplica a fuentes de luz eléctricas, fuentes de alimentación de conmutación, cargadores, equipos de comunicación, equipos electrónicos médicos, equipos de ensayo y medición,La sustitución de las resistencias de enchufe en equipos electrónicos tales como electrónica, productos industriales y electrodomésticos.

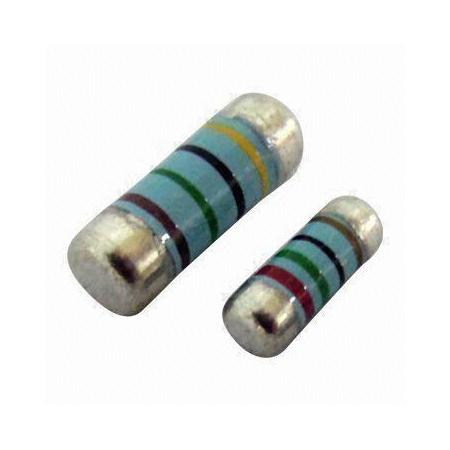

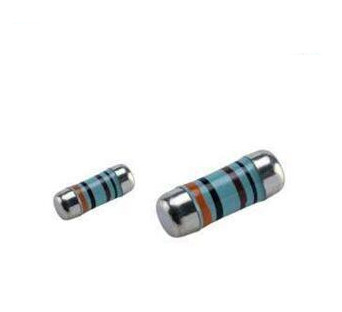

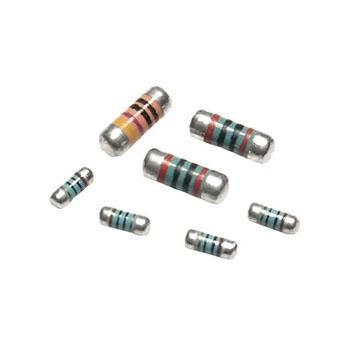

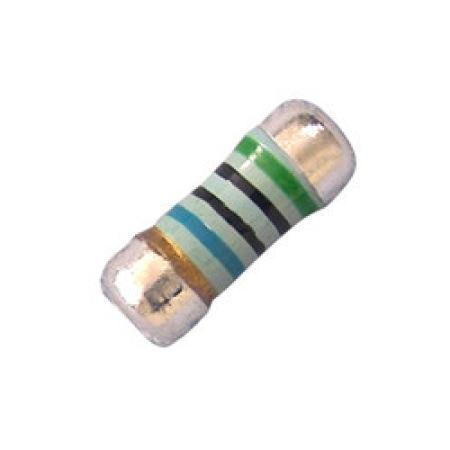

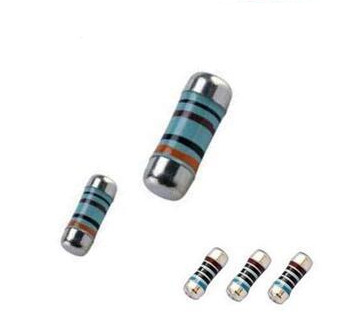

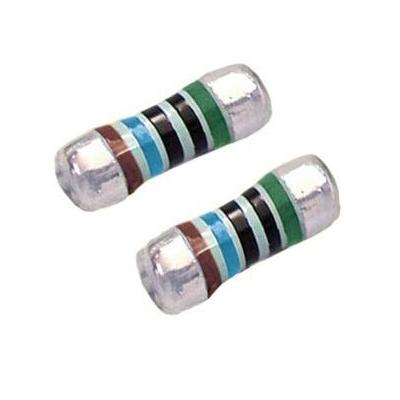

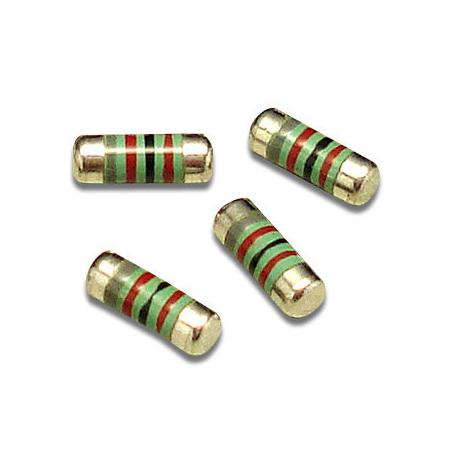

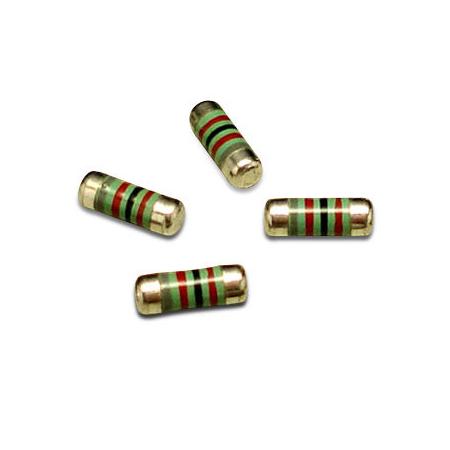

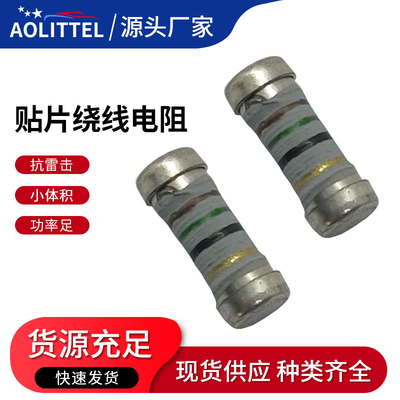

MELF Resistor fijo de película de alambre envuelto con fusible
Ámbito de aplicación de la MELF Resistores fijos de película fija de cableado
La presente norma se aplica a las fuentes de luz eléctrica, las fuentes de alimentación por conmutación, los cargadores, los equipos de comunicación, los equipos electrónicos médicos, los equipos de ensayo y medición y los automóviles.
Reemplazo de resistencias de enchufe en equipos electrónicos como electrónica, productos industriales y electrodomésticos.
Características del MELF Fusible Wirewound Film Resistor Fijo
1) Utilizar revestimientos de resina epoxi / no combustibles con características de seguridad de no combustibles e aislantes;
2) Miniaturización para la colocación de alta densidad;
3) Cumplir los requisitos de los procesos de soldadura sin plomo (Pb) y con plomo;
4) Puede utilizarse en sistemas de montaje automático de superficie (SMD).
Curva de reducción de potencia de MELF Fusible de película de cableado fijo de resistencia
Dimensión de la estructura del MELF Fusible de película de cableado fijo de resistencia
Tamaño | Dimensión ((mm) | ||
- ¿ Qué? | D1 | D2 máximo. | |
0204 | 3.5 ± 0.2 | 1.1 ± 0.1 | 1.4 ± 0.2 |
0207 | 5.9 ± 0.2 | 1.7 ± 0.1 | 2.1 ± 0.2 |
0309 |
Con una sola tapa 8.5±0.2 El doble tapón es de 8,7 ± 0.2 |
2.5 ± 0.1 |
Con una sola tapa 3,1 ± 0.2 El doble tapón es de 3,0 ± 0.2 |
Lista de materiales del MELF Fusible Wirewound Film Resistor fijo
Código | Nombre | El material |
1 | Revestimiento | Revestimiento de resina no combustible / epoxi |
2 | Anillo de colores | Revestimiento retardante de llama |
3 | Cables de corte | - ¿Qué quieres decir? |
4 | Elemento de fusible | Los demás: |
5 | Barras magnéticas | Cuerpo cerámico de aluminio / película resistiva |
6 | Cap | Las demás partidas de acero |
Número de piezas del MELF Fusible Wirewound Film Fijo Resistor
El KNPM | 1 | 100 | J. | El S | 0309 |
KNPM: Nombre de la serie
1: potencia nominal -- 0.125W,0.25W,0.5W, 1W, 2W
100: Valor de la resistencia -- E24 resistencia normal
J: tolerancia a la resistencia -- F=±1%, G=±2%, J=±5%
S: código de tamaño -- Es un tamaño normal sin código; S- tamaño pequeño; X- tamaño ultra pequeño.
Prestaciones eléctricas del MELF Fusible Wirewound Film Fijo Resistor
Tamaño Tipo | Rango de potencia ((70C) | Rango de temperatura °C | Voltado de aislamiento V | Rango de resistencia (Ω) |
Se aplicarán las siguientes medidas: | ||||
0204 |
0.125W 0.25WS 0.5W-X |
- 55 ¢ 155 | 200 |
MFM 0,1 ∼ 2,2 M CFM 1 ¢10M MOFM 1 ¢ 10K |
0207 |
0.25W 0.5W-S 1W-X |
- 55 ¢ 155 | 250 |
KNPM 0,22 ‰ 100 MFM 0,0110M CFM 1 ¢10M MOFM 1 ¢ 10K |
0309 |
0. 5W 1W-S 2W-X |
- 55 ¢ 155 | 350 |
KNPM 0,22 ¢ 300 MFM 0,0110M CFM 1 ¢10M MOFM 1 ¢ 10K |
Datos generales del MELF Fusible Wirewound Film Fijo Resistor
Tolerancia de resistencia nominal | ± 5 por ciento |
Categoría climática | Se trata de: |
Baja presión del aire | 8.5kpa |
Nivel de estabilidad | El 5% |
Cambio de resistencia | Valor límite |
Prueba a largo plazo | ± ((5%R+0,1Ω) |
Prueba a corto plazo | ± (1% R + 0,05 Ω) |
Corriente nominal | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |

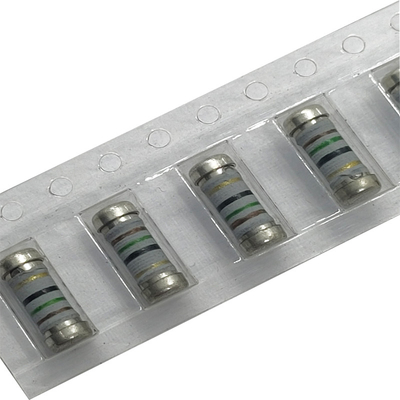

Cantidad y tamaño del paquete de MELF Fusible Wirewound Film Resistor fijo
9.1 Tamaño de la cinta
Tamaño |
φA (mm) |
φB (mm) |
φC (mm) |
No | T. | Cuota de trabajo (pcs) |
0204 | 179 ± 2 | 60 ± 2 | 13 ± 0.5 | 9 ± 1 | 12 ± 0.5 | 3000 |
0207 | Se trata de una serie de medidas que se aplican a las empresas. | 90 ± 2 | 13 ± 0.5 | 10 ± 1 | 14.5 ± 1 | 2000/5000 |
0309 | 330 ± 2 | 90 ± 2 | 13 ± 0.5 | 16 ± 1 | 19.5 ± 1 | 2500 |
9.2 Tamaño del papel de MELF Fusible de película de cableado fijo de resistencia
Tamaño | Dimensión ((mm) | ||||
A. No | B. El trabajo | No | - ¿ Por qué? | F: el precio | |
0204 | 1.6 ± 0.2 | 3.8 ± 0.2 | 8.0 ± 0.2 | 1.75 ± 0.1 | 5.25 ± 0.1 |
0207 | 2.4 ± 0.2 | 6.0 ± 0.2 | 12.0 ± 0.2 | 1.75 ± 0.1 | 7.25 ± 0.1 |
0309 | 3.6 ± 0.2 | 8.9 ± 0.2 | 16.0 ± 0.2 | 1.75 ± 0.1 | 9.25 ± 0.1 |
P0 | P1 | P2 | D0 | T. | |
0204 | 4.0 ± 0.1 | 4.0 ± 0.1 | 2.0 ± 0.1 | 1.5 ± 0.1 | 1.65 ± 0.1 |
0207 | 4.0 ± 0.1 | 4.0 ± 0.1 | 2.0 ± 0.1 | 1.5 ± 0.1 | 2.5 ± 0.1 |
0309 | 4.0 ± 0.1 | 8.0 ± 0.1 | 2.0 ± 0.1 | 1.5 ± 0.1 | 3.5 ± 0.1 |
Marcado de color de la MELF Fusible película de cableado fija de la resistencia
El color | Primero dígito | Segundo dígito | Tercer dígito | Más malos. | Las normas de seguridad |
Negro | 0 | 0 | 0 | 100 | - |
Marrón | 1 | 1 | 1 | 101 | ± 1 |
El rojo | 2 | 2 | 2 | 102 | ± 2 |
Naranja | 3 | 3 | 3 | 103 | - |
Amarillo | 4 | 4 | 4 | 104 | - |
El verde | 5 | 5 | 5 | 105 | ± 05 |
El azul | 6 | 6 | 6 | 106 | ± 025 |
Violeta | 7 | 7 | 7 | 107 | ± 01 |
Es gris. | 8 | 8 | 8 | 108 | - |
Blanco | 9 | 9 | 9 | 109 | - |
El oro | - | - | - | Es el 10-1. | ± 5 |
Las partes de la cabeza | - | - | - | 10 a 2. | ± 10 |
Es muy simple. | - | - | - | - | - |
Especificaciones de rendimiento del MELF Fusible Wirewound Film Fixed Resistor
Características | Condiciones de ensayo | Limitaciones |
Corto tiempo de sobrecarga | IEC 60115-1 4.13 5 segundos 2.5 veces la tensión nominal (no superior a la tensión máxima de sobrecarga) | ± 2% |
La vida en la humedad | IEC 60115-1 4.24 56 días de carga nominal (no superior a la tensión de trabajo máxima) a (40±2) °C y (93±3)% de humedad relativa | |
Vida útil de la carga 1.000 horas | La norma IEC 60115-1 es la siguiente:25.1 Carga nominal (no superior a la tensión máxima de funcionamiento) con 1,5 horas encendidas y 0,5 horas apagadas, a (70±2) °C | ± 5 por ciento |
Resistencia al calor de la soldadura | La norma IEC 60115-1 es la siguiente:18.2 Sumergir la resistencia en un baño de soldadura medido (260±5) °C y mantenerla durante 10±1 segundos | ± 1% |
Capacidad de soldadura | La norma IEC 60115-1 es la siguiente:17.2 Área de soldadura cubierta después de (230±3) °C/(2±0.2) segundos con el flujo aplicado | 95% Min. |
Vibración | Seis horas en cada dirección paralela y axial con un movimiento armónico simple con una amplitud de 0,75 mm y de 10 a 500 Hz. | ± 1% |
Resistencia térmica | La norma IEC 60115-1 es la siguiente:25.3 1000 horas a 200 °C sin carga | ± 1% |
Choque térmico | IEC 60115-1 4.19 -55°C 30 minutos, +155°C 30 minutos, 5 ciclos | ± 3% |
Prueba de sobretensiones | Voltado de sobretensiones =![]() |
± 5 por ciento |
