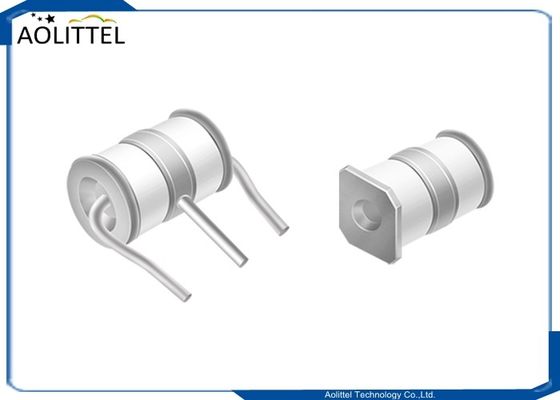

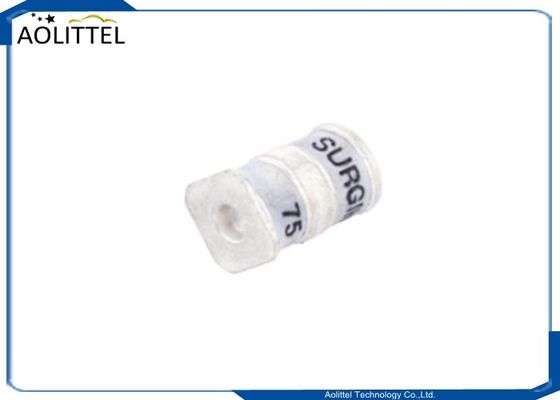

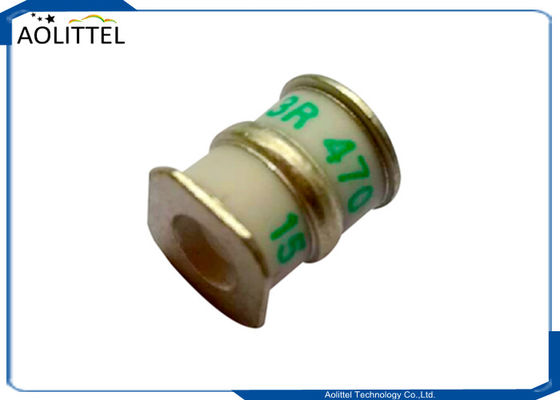

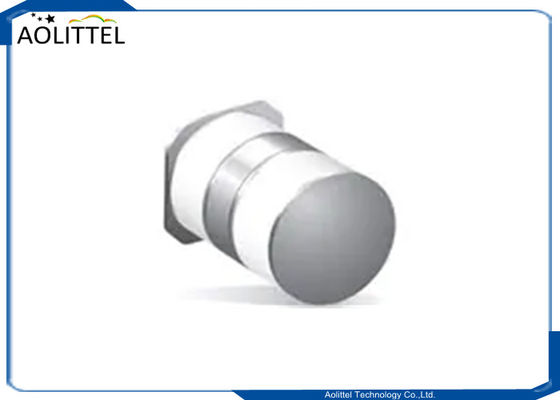

2052 SMT de alta tensión en miniatura SMD de carga ligera tubo de descarga de gas de 3 electrodos GDT 90V 10KA con dos terminales cuadrados
Aplicación
■ xDSL
■ Caja de juego
■ Equipo de satélite y CATV
■ suministrador de energía
■ Productos electrónicos de consumo
■ Equipo general de telecomunicaciones
■Equipo de telecomunicaciones
■ Equipo industrial y electrónica
■ Productos electrónicos de consumo
Tamaño del producto (unidad: mm)
Especificación
| Parte número |
Válvula de encendido de corriente continua ((V) |
1KV/μs (V) |
8/20 μs (10 veces) (KA) |
Válvula de retención de corriente continua (V) |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero |
Resistencia al aislamiento (GΩ) |
Capacidad 1MHz ((PF) |
La duración del impulso ((10/1000μs) @ 100A |
| Sección 90-75X |
75 ± 20% |
700 |
5 |
52 |
5 |
1 |
2 |
300 |
| Sección 90-90X |
90 ± 20% |
600 |
5 |
52 |
5 |
1 |
2 |
300 |
| Sección 90-120 |
120 ± 20% |
600 |
5 |
80 |
5 |
1 |
2 |
300 |
| Sección 90-150X |
150 ± 20% |
600 |
5 |
80 |
5 |
1 |
2 |
300 |
| Sección 90-200 |
200 ± 20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| Sección 90-230X |
230 ± 20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| Sección 90-250 |
250 ± 20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| Sección 90-350X |
350 ± 20% |
750 |
10 |
135 |
10 |
1 |
2 |
300 |
| Sección 90-400X |
400 ± 20% |
800 |
10 |
135 |
10 |
1 |
2 |
300 |
| Sección 90-420 |
420 ± 20% |
800 |
10 |
135 |
10 |
1 |
2 |
300 |
| Las demás: |
470 ± 20% |
900 |
10 |
135 |
10 |
1 |
2 |
300 |
| Sección 90-600 |
600 ± 20% |
1000 |
5 |
135 |
5 |
1 |
2 |
300 |
| El número de unidad de carga |
800 ± 20% |
1400 |
5 |
135 |
5 |
1 |
2 |
300 |
| Sección 90-112X |
1100 ± 20% |
1750 |
5 |
135 |
5 |
1 |
2 |
300 |
Envase de embalaje
Características
• Conforme a las normas RoHS y HF
• Tamaño:7.2 mm*5.0 mm
• Tensión de encendido de corriente continua: 75~1100V
• Tensión de ruptura estable.
• Alta resistencia al aislamiento.
• Alta tensión de retención.
• Gran capacidad de absorción de corriente transitoria.
• Baja capacidad y pérdida de inserción
• Diseño del montaje de la superficie
• Tensión de ruptura simétrica (L-L, L-G)
En general
Los tubos de descarga de gas (GDT) utilizan gases nobles encerrados en tubos de cerámica para proporcionar una trayectoria de circuito alternativa para picos de voltaje.La envolvente de cerámica y con conectores de níquel permiten cargas altas y Surging ofrece productos que funcionan a 20KALas tensiones de ruptura de los dispositivos tienen un amplio rango (tolerancia de hasta 20%). Las principales aplicaciones son líneas de telecomunicaciones de alta frecuencia, estaciones, sistemas de seguridad,HID y dispositivos de protección contra sobretensiones de alta calidad (SPD).
Los tubos de descarga de gas de 3 electrodos de serie 2052 SE90 son diseñados específicamente para proteger las telecomunicaciones, las industrias,y aplicaciones de electrónica de consumo de voltajes de sobretensiones transitorios que pueden resultar de rayos y operaciones de conmutación de equiposEstos dispositivos ofrecen una potencia máxima de 5-10 kA, una baja capacidad de ≤ 2 pF y una alta resistencia de aislamiento de > 1 GΩ.Los GDT de 3 electrodos de servicio ligero cuentan con una amplia gama de niveles de voltaje de ruptura con la serie 2056 que ofrece un rango de 90-600V y los GDT de la serie 2052 con un rango de voltaje de ruptura simétrico de 230-800VUna opción de corte de fallo de grado de interruptor está disponible para la serie 2056
