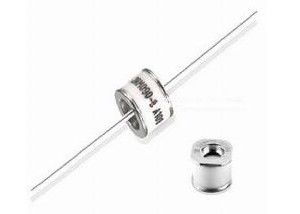

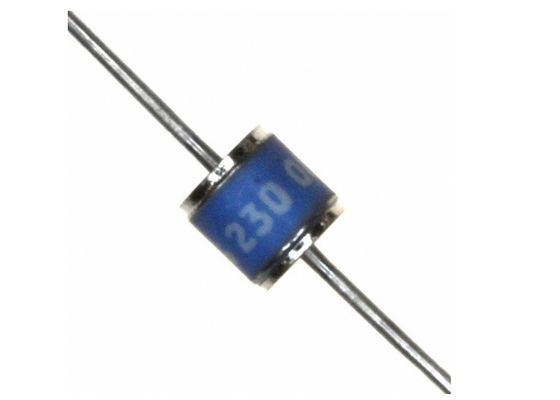

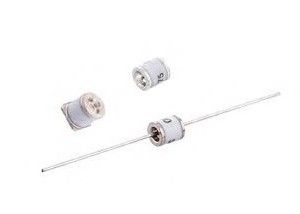

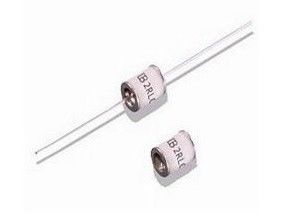

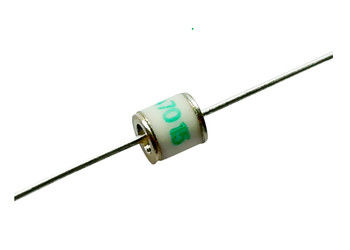

2 Electrodos de sobrecarga de los arrestores de gas Tubos de descarga de gas 230 ± 20% 5x5mm S51-230X Empuje de inmersión UL Cert para la caja set-top
Introducción a la GDT
Los tubos de descarga de gas (GDT) utilizan gases nobles encerrados en tubos de cerámica para proporcionar una trayectoria de circuito alternativa para picos de voltaje.La envolvente de cerámica y con conectores de níquel permiten cargas altas y Surging ofrece productos que funcionan a 20KALas tensiones de ruptura de los dispositivos tienen un amplio rango (tolerancia de hasta 20%).Las principales aplicaciones son líneas de telecomunicaciones de alta frecuencia,estaciones, sistemas de seguridad,HID y dispositivos de protección contra sobretensiones de alta calidad (SPD).
Características
1. RoHS y HF conforme
2. Estructura SMD
3. Voltado de encendido de corriente continua: 70~800V
4Baja capacidad
5Reconocimiento de la agencia: UL
6Temperatura de funcionamiento: -30°C ~ +85°C Temperatura de almacenamiento: -40°C ~ +115°C
Aplicaciones recomendadas
1Modem por cable
2. xDSL
3. Caja de juego
4Televisores
5- Suministro de energía.
6. Electrónica de consumo
Número de la parte
S5 0 - 230X SMDT
S5: Serie S5 ф5*5 mm
0: Forma del plomo 0=SMD 1=Impulso
230X: Tensión de la línea de CC: 90X=90V 230X=230V 102X=1000V
SMDT: Paquete SMD = cilindro sin plomo SMDT = 2-SMD Fin cuadrado del cilindro
Características eléctricas
| Número de la parte (DIP) |
Número de la pieza (SMD) |
Válvula de encendido de corriente continua ((V) |
1KV/μs (V) |
8/20 μs (1 vez) (KA) |
Válvula de retención de corriente continua (V) |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero |
Resistencia al aislamiento (GΩ) |
Capacidad 1MHz ((PF) |
La duración del impulso ((10/1000μs) @ 100A |
| S51-70X |
S50-70X |
70 ± 20% |
800 |
10 |
10 |
52 |
10 |
1 |
300 |
| S51-75X |
S50-75X |
75 ± 20% |
800 |
10 |
10 |
52 |
1 |
1 |
300 |
| S51-90X |
S50-90X |
90 ± 20% |
700 |
10 |
10 |
52 |
1 |
1 |
300 |
| S51 a 150X |
S50-150X |
150 ± 20% |
700 |
10 |
10 |
52 |
1 |
1 |
300 |
| S51-230X |
S50-230X |
230 ± 20% |
700 |
10 |
10 |
80 |
1 |
1 |
300 |
| S51-250X |
S50 a 250X |
250 ± 20% |
700 |
10 |
10 |
80 |
1 |
1 |
300 |
| S51 a 300X |
S50-300X |
300 ± 20% |
900 |
10 |
10 |
150 |
1 |
1 |
300 |
| S51 a 350X |
S50 a 350X |
350 ± 20% |
900 |
10 |
10 |
150 |
1 |
1 |
300 |
| S51-400X |
S50-400X |
400 ± 20% |
1000 |
10 |
10 |
150 |
1 |
1 |
300 |
| S51-470X |
S50-470X |
470 ± 20% |
1100 |
10 |
10 |
150 |
1 |
1 |
300 |
| S51-600X |
S50-600X |
600 ± 20% |
1500 |
10 |
10 |
150 |
1 |
1 |
300 |
| S51-800X |
S50-800X |
800 ± 20% |
1700 |
10 |
10 |
150 |
1 |
1 |
300 |
| Voltado de encendido de corriente continua |
Voltado de medición de corriente continua |
| 70 a 90 V |
50 V |
| 150 a 400 V |
Las demás: |
| 470-800 V |
Las demás: |
Dimensión (unidad: mm)
(tipo de plomo axial) S51
| D |
5 + 0,3 / -0.5 |
| T. |
5 + 0,3 / -0.5 |
| - ¿ Qué? |
20 minutos después. |
| d |
0.8 ± 0.05 |
S50 (sin tipo de plomo)
| D |
5 + 0,3 / -0.5 |
| T. |
5 + 0,3 / -0.5 |
Envase de embalaje
| En el caso de los vehículos de la categoría M1, el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
La caja interior (270 × 145 × 50 mm) |
La caja exterior (310 × 280 × 275 mm) |
| 100 PCS/ bandeja de plástico |
500 PCS por caja |
5,000 PCS/ Cartón |
Para el plomo axial de dos electrodos GDT: 500 PCS/carrete
Condiciones de almacenamiento de los productos
1Temperatura de almacenamiento: -10°C~+40°C
2- Humedad relativa: ≤ 75% RH
3Mantener alejado de la atmósfera corrosora y de la luz solar.
4Período de almacenamiento: 1 año
