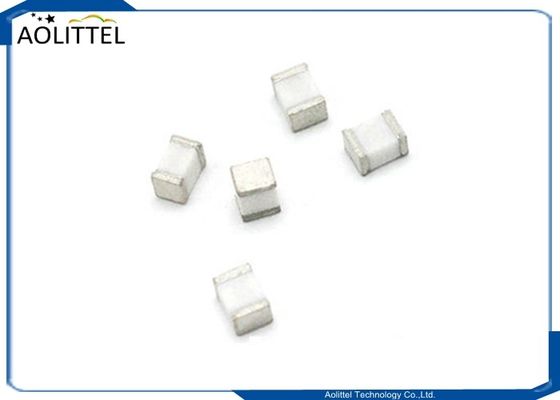

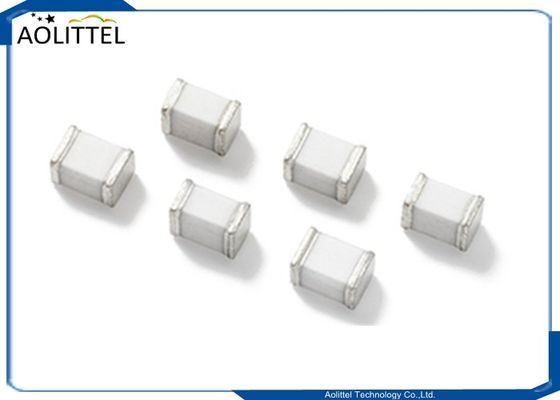

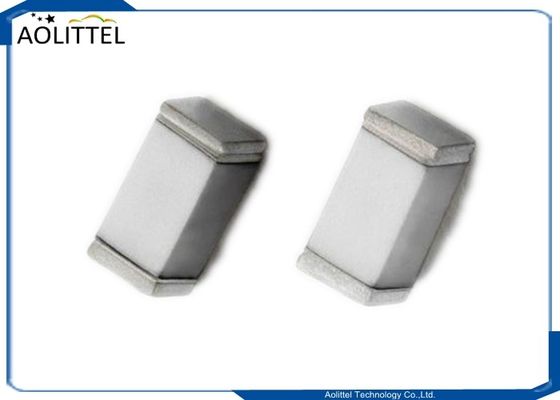

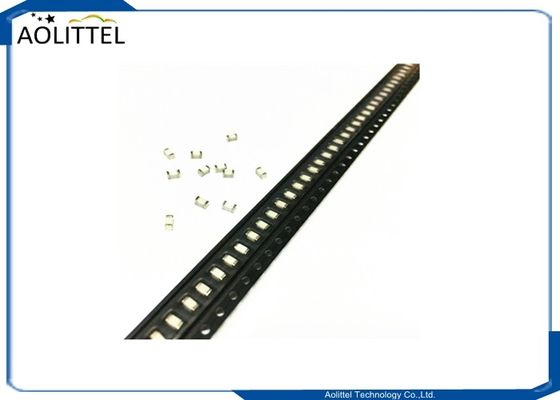

1206 Montado superficial de 2 electrodos Cuadrado tubo de descarga de gas cerámico GDT 3216 350V 500A 3.2x1.6x1.6mm No radiactivo
Descripción
1)Son componentes clásicos para proteger las instalaciones de telecomunicaciones
2)Es esencial que los sistemas informáticos y de telecomunicaciones, con sus circuitos electrónicos de alta calidad pero sensibles, estén protegidos por detectores
3) La serie 1206 GDT ofrece altas calificaciones de sobretensiones en paquete en miniatura
4) Diseñado para el montaje en superficie en PCB de tamaño pequeño 3.2x1.6x1.6mm
5)La baja pérdida de inserción es perfectamente adecuada para aplicaciones de equipos de banda ancha
6) La capacidad no varía con el voltaje y no causará problemas de funcionamiento con ADSL2+, donde la variación de la capacidad en la punta y el anillo es indeseable
7)Estos dispositivos son extremadamente robustos y son capaces de desviar un pulso de 500A en paquete en miniatura 1206 sin destrucción
Características
1No radioactivo
2, cumple con la RoHS
3Capacidad muy baja (< 0,5 pF)
4,UL reconocido
5"Excelente respuesta a los transitorios en rápido aumento"
6,0.5KA capacidad de sobretensiones probada con un pulso de 8/20μs según lo definido en la norma IEC 61000-4-5
7"Esquema cuadrado".
Aplicación
1Equipo de comunicación
2Equipo de vigilancia
3Equipo de ensayo
4"Líneas de datos
5Fuentes de energía
6Protección SLIC de telecomunicaciones
7Equipo de banda ancha
8Equipo ADSL, incluido el ADSL2+
9Equipo XDSL
10Equipo de satélite y CATV
11Equipo general de telecomunicaciones
12Protección contra DSE
Tamaño del producto(Unidad: mm)
Características eléctricas
Parte número | Válvula de encendido de corriente continua ((V) | 1KV/μs (V) | 8/20 μs (10 veces) (KA) | Válvula de retención de corriente continua (V) | Resistencia al aislamiento (GΩ) | Capacidad 1MHz ((PF) | Corriente de descarga de CA ((1s 5 veces) |
SMB70XM | 70 ± 30% | < 600 | 0.5 | 25 | 0.1 | 0.5 | 0.5 |
SMB75XM | 75 ± 30% | < 600 | 0.5 | 25 | 0.1 | 0.5 | 0.5 |
SMB90XM | 90 ± 30% | < 600 | 0.5 | 50 | 0.1 | 0.5 | 0.5 |
SMB150XM | 150 ± 30% | < 700 | 0.5 | 50 | 0.1 | 0.5 | 0.5 |
SMB200XM | 200 ± 30% | El valor de las emisiones | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
SMB230XM | 230 ± 30% | El valor de las emisiones | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
SMB300XM | 300 ± 30% | < 800 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
SMB350XM | 350 ± 30% | < 850 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
SMB400XM | 400 ± 30% | < 950, por ejemplo | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
SMB420XM | 420 ± 30% | < 950, por ejemplo | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
SMB470XM | 470 ± 30% | < 1050 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
Equipo de producción
Calificaciones eléctricas
Punto de trabajo | Condición de ensayo/descripción |
Voltado de encendido de corriente continua | La tensión se mide con la rampa de tensión dv/dt=100V/s. |
Voltado de encendido de impulso máximo | La tensión máxima de encendido por impulso se mide con la rampa de tensión dv/dt=1000V/μs. |
Resistencia al aislamiento | La resistencia del tubo de gas se medirá entre dos electrodos. |
Capacidad | La capacidad del tubo de gas se medirá entre dos electrodos. Frecuencia de ensayo: 1 MHz. |
Corriente de descarga por impulso | Corriente de sobretensiones máxima de 8/20 μs que puede aplicarse entre dos electrodos, 5 sobretensiones positivas y 5 negativas, con un intervalo de tiempo de 3 minutos,sin que el voltaje de encendido de corriente continua cambie más del 30% respecto a su valor inicial,. |
Impulso resistente a la tensión | La sobrecarga máxima de 10/700 μs que puede aplicarse al tubo de gas, 5 sobrecargas positivas y 5 sobrecargas negativas, con un intervalo de tiempo de 1 minuto,sin que el voltaje de encendido de corriente continua cambie más del 25% respecto a su valor inicial. |
