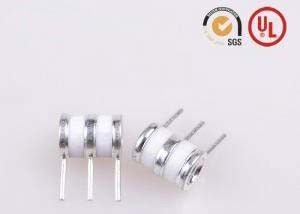

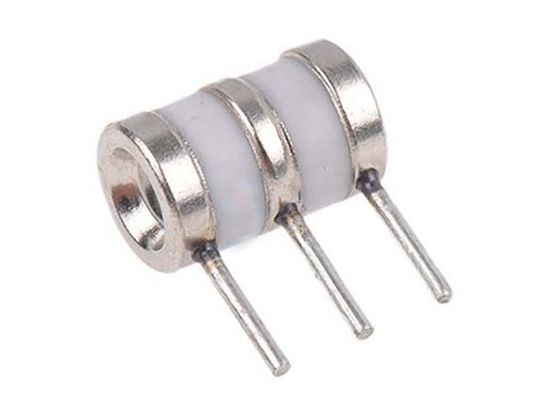

Diseño de Micro-Gap 11.5mmx7.5mm Tubo de descarga de gas de tamaño GDT SE72-600X 600V 20KA 3PIN para módem de cable
Introducción de la TDG
Los tubos de descarga de gas (GDT) utilizan gases nobles encerrados en tubos de cerámica para proporcionar una trayectoria de circuito alternativa para picos de voltaje.La envolvente de cerámica y con conectores de níquel permiten cargas altas y Surging ofrece productos que funcionan a 20KALas tensiones de ruptura de los dispositivos tienen un amplio rango (tolerancia de hasta 20%).Las principales aplicaciones son líneas de telecomunicaciones de alta frecuencia,estaciones, sistemas de seguridad,HID y dispositivos de protección contra sobretensiones de alta calidad (SPD).
Características
• Conforme a las normas RoHS y HF
• Tamaño:11.5 mm*7.5 mm
• Tensión de encendido de corriente continua: 75~800V
• Tensión de ruptura estable.
• Alta resistencia al aislamiento.
• Alta tensión de retención.
• Gran capacidad de absorción de corriente transitoria.
• Baja capacidad
• Diseño de micro-brechas
• Se acepta un pedido pequeño
Aplicación
• Modem por cable
• xDSL
• Caja de juego
• Equipo de satélite y CATV
• Fuente de alimentación
• Productos electrónicos de consumo
• Equipo general de telecomunicaciones
• DOCUP
Características eléctricas
| Parte número |
Válvula de encendido de corriente continua ((V) |
1KV/μs (V) |
8/20 μs (10 veces) (KA) |
Válvula de retención de corriente continua (V) |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero |
Resistencia al aislamiento (GΩ) |
Capacidad 1MHz ((PF) |
La duración del impulso ((10/1000μs) @ 100A |
| Las demás partidas |
75 ± 20% |
700 |
20 |
52 |
10 |
1 |
2 |
300 |
| Las demás partidas |
90 ± 20% |
700 |
20 |
52 |
10 |
1 |
2 |
300 |
| Sección 72-150 |
150 ± 20% |
700 |
20 |
135 |
10 |
1 |
2 |
300 |
| Sección 7 |
200 ± 20% |
700 |
20 |
135 |
10 |
1 |
2 |
300 |
| Sección 7 |
230 ± 20% |
700 |
20 |
150 |
10 |
1 |
2 |
300 |
| Sección 7 |
250 ± 20% |
700 |
20 |
150 |
10 |
1 |
2 |
300 |
| Sección 7 |
350 ± 20% |
800 |
20 |
150 |
10 |
1 |
2 |
300 |
| Sección 7 |
400 ± 20% |
900 |
20 |
150 |
10 |
1 |
2 |
300 |
| Sección 7 |
470 ± 20% |
1000 |
20 |
150 |
10 |
1 |
2 |
300 |
| Sección 7 |
600 ± 20% |
1100 |
20 |
150 |
10 |
1 |
2 |
300 |
Dimensión--"72" (tipo de plomo axial)
Embalaje a granel(mm)
Aplicación de red de Telcom
En los sistemas de comunicación por Internet, los equipos de módem, routers, switches, hubs, tarjetas de red, UPS, equipos de monitorización, comunicaciones móviles,La estación base y la antena son más propensos a ser dañados por el sobre voltaje. Shaoxin Electronics successfully apply the lighting protection and anti-static functions of electronic components to the Internet communication equipment and avoid the influence on communication quality.
Aplicación de la electrónica automotriz
Como el sistema inteligente de prevención de colisiones de automóviles, el sistema de crucero inteligente, el sistema de estacionamiento automático, el piloto automático y el sistema de tecnología de red de automóviles se utilizan ampliamente en el automóvil moderno,La electronización y la intelectualización se ha convertido en el signo y la tendencia.Shaoxin Electronic proporcionará al cliente el tubo de descarga de gas de cerámica, el supresor de voltaje transitorio y el supresor ESD, que se utilizan ampliamente para proteger los sistemas electrónicos del automóvil.
