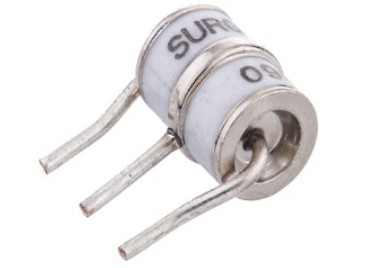

350 GDTs de los tubos de descarga de gas del electrodo de V 3 SMD 6x8m m 3 poste

Tubos de descarga de gas de 3 electrodos de 350 V SMD GDTs 6x8mm 3 polos de gas de plasma

Características

■ Proporcionar una respuesta ultrarrápida a la tensión de sobretensiones desde una de 100 V/s de aumento lento hasta una de 1 KV/μs de aumento rápido.

■ tensión de ruptura estable.

■ Alta resistencia al aislamiento.

■ Baja capacitancia (≤ 2 pF)

■ Alta tensión de espera

■ Gran capacidad de absorción de corriente transitoria.

■ Diseño de micro brechas

■ Tamaño: 6,0 mm*8 mm

■ Temperatura de almacenamiento y de funcionamiento: -40°C ~ +85°C

■ Cumple con el nivel 1 de MSL, por J-STD-020

■ Certificación de seguridad: UL: E244458

En general

Los GDT (tubos de descarga de gas) de AOLITTEL se colocan frente y en paralelo con equipos sensibles de telecomunicaciones como líneas de energía, líneas de comunicación,líneas de señalización y líneas de transmisión de datos para ayudar a protegerlas de daños causados por voltajes de sobretensiones transitorios que pueden resultar de rayos y operaciones de conmutación de equiposEstos dispositivos no influyen en la señal en funcionamiento normal. Sin embargo, en el caso de un aumento de la sobre tensión, como un rayo,el GDT cambia a un estado de baja impedancia y desvía la energía del equipo sensible.
Nuestros GDTs ofrecen un alto nivel de protección contra sobretensiones, un amplio rango de voltaje, baja capacitancia y muchos factores de forma incluyendo nuevos dispositivos de montaje superficial,que los hace adecuados para aplicaciones tales como módulos de marco de distribución principal (MDF)Las aplicaciones de telecomunicaciones de alta velocidad de datos (por ejemplo, ADSL, VDSL) y la protección contra sobretensiones en las líneas eléctricas.Cuando se utilice en una solución de protección de circuito coordinado con dispositivos PolySwitch, pueden ayudar a los fabricantes de equipos a cumplir con las estrictas normas reglamentarias de seguridad.

Aplicaciones

■ Repetidores, módems.

■ Interfaz telefónica, tarjetas de línea.

■ Equipo de comunicación de datos.

■ Equipo de ensayo en línea

Número de la parte

Tubos de descarga de gas de la serie SE3

Las demás partidas del anexo II

Sección SE3:ф6*8 SE8:ф8*10

3: Tipo de plomo: 0=SMD 3=Impulso

230X: tensión de la línea de CC: 90X=90V 230X=230V 102X=1000V

F: Paquete F=con mecanismo de cortocircuito

Los beneficios

• Ayuda a protegerse de los daños causados por sobresaltos de alta energía

• Adecuado para su uso en equipos sensibles debido a la respuesta de encendido por impulso

• Adecuado para aplicaciones de alta frecuencia

• Rendimiento muy fiable

• Nuevos dispositivos de montaje en superficie para la fabricación automatizada

Instalación de tubos de descarga de gas

Se debe tener cuidado al instalar los GDT equipados con mecanismos de corto plazo en los cargadores de los arresters, en las placas de circuitos impresos, etc.Demasiada presión hacia abajo puede forzar el resorte de cortocircuito a través del tubo de aislamiento delgado creando una condición cortocircuito.

Recomendaciones de reflujo de soldadura para dispositivos GDT montados en superficie

Los GDT de montaje superficial se pueden soldar utilizando perfiles de reflujo libres de Pb estándar.

Las dimensiones

33 Tipo

Tipo 33-F

30 Tipo

Características eléctricas

Condiciones de soldadura recomendadas

Embalaje

Embalaje axial (a granel)

Embalaje SMD (cintas y bobinas)

Aplicación para el hogar inteligente

Los electrodomésticos inteligentes, que mezclan la tecnología de Internet y la tecnología de TI, funcionando con el control inteligente, detección infrarroja, identificación automática de RF y escaneo automático,es común y popular en la vida diaria de las personasAolittel Electronics suministrará los componentes electrónicos, tales como el tubo de descarga de gas cerámico, el supresor de voltaje transitorio y el supresor ESD, que se utilizan ampliamente en este campo.
