SQP SQM SQZ SQH MPR SQS Resistencia bobinada fija de cemento cerámico con alto contenido de alúmina coaxial CR-L 20W 500RJ 63x13x13mm
Descripción general
Las resistencias de cemento son resistencias de potencia resistentes al calor y a las llamas.
Las resistencias de cemento están hechas para manejar una gran cantidad de energía que fluye a través de ellas sin sufrir daños por el calor o las llamas. Si está diseñando un circuito en el que pasa mucha corriente a través de una resistencia y debe ser resistente a altas temperaturas y llamas, las resistencias de cemento son una buena opción de diseño.
Las potencias nominales típicas oscilan entre 1 W y 20 W o más.
Las tolerancias del valor de resistencia indicado son de alrededor del 5 por ciento.
Especificación principal
Embalaje: embalaje a granel
Tipo de producto: tipo SQP, tipo SQM, tipo SQZ, tipo SQH, tipo MPR
Tolerancia: ±5%, ±10%,
Rango de valores de resistencia: 0,1 OHM-150K OHM
Estándar de prueba: JISC 5202
También disponible el tipo no inductivo.
Se utilizarán varillas bobinadas, varillas cortadas o varillas de fibra de vidrio.
Numeración de piezas
CR-(?) 5W 10K j
Tipo: CR-L,CR-M,CR-YA,CR-YB,CR-YC,CR-YD,CR-YD1,CR-YE,CR-YG,CR-V
Potencia nominal: 2W,3W,5W,7W,10W,15W,20W,30W,40W
Valor de resistencia nominal: Serie E-12 / Serie E-24
Tolerancia de resistencia: K ±10%, J ±5%, G ±2%
Clasificación de potencia
La potencia nominal es la potencia máxima que se puede cargar continuamente a una temperatura ambiente especificada
70 ℃, como Tabla-1; sin embargo, cuando la temperatura ambiente excede los 70 ℃, se debe determinar la potencia nominal
de la curva de reducción de potencia de la Fig.1.
Tabla-1
|
potencia nominal
|
Trabajo máximo
Voltaje
|
Sobrecarga máxima
Voltaje
|
Resistencia dieléctrica
Voltaje
|
Intermitencia máxima
voltaje de sobrecarga
|
| 1W |
350V |
700V |
1000V |
1500V |
| 2W |
350V |
700V |
1000V |
1500V |
| 3W |
500V |
1000V |
1000V |
1500V |
| 5W |
750V |
1500V |
1000V |
1500V |
| 7W |
1000V |
1500V |
1000V |
1500V |
| 10W |
1000V |
1500V |
1000V |
1500V |
| 15W |
1000V |
15000V |
1000V |
1500V |
| 20W |
1000V |
1500V |
1000V |
1500V |
| 30W |
1000V |
1500V |
1000V |
1500V |
| 40W |
1000V |
1500V |
1000V |
1500V |
Construcción
|
NO
|
Artículo
|
Material
|
| 1 |
Núcleo cerámico
|
Se utiliza cerámica con alto contenido de alúmina.
|
| 2 |
Elemento de resistencia
|
El elemento resistor consistirá en una película de óxido metálico o un cable de resistencia.
(Ejemplo: CN49W Φ1,0 mm).
|
| 3 |
Terminal
|
Casquillo de hierro estañado.
|
| 4 |
Conexión
|
El cable conductor, que está recubierto con soldadura, se montará en las tapas mediante un proceso de soldadura.
|
| 5 |
cable conductor
|
Alambre recocido soldado o estañado.
|
| 6 |
cemento de silicio
|
Se utiliza resina de silicona. De acuerdo con la especificación no inflamable UL-94V-0
|
| 7 |
Caja de cerámica
|
Alta conductividad térmica
|
Dimensión(unidad: mm)

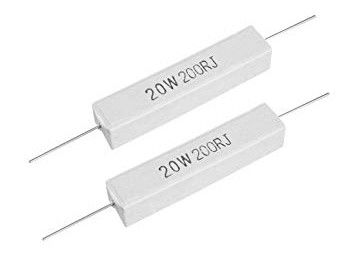

1) Resistencia de cemento cerámico tipo CR-L
|
Vatio
|
Dimensiones (mm) |
Rango de resistencia (Ω)
|
| l |
W. |
h |
Φd±0,05 |
Alambre enrollado
|
Película de óxido metálico
|
| 1W |
14±1,0 |
6,5±1,0 |
6,5±1,0 |
0,50 |
0,1Ω~22Ω |
25Ω~56KΩ |
| 2W |
18±1,0 |
7,0±1,0 |
7,0±1,0 |
0,50 |
0,1Ω~22Ω |
25Ω~56KΩ |
| 3W |
22±1,0 |
8,0±1,0 |
8,0±1,0 |
0,68 |
0,1Ω~47Ω |
50Ω~100KΩ |
| 5W |
22±1,0 |
9,5±1,0 |
9,5±1,0 |
0,68 |
0,1Ω~47Ω |
50Ω~100KΩ |
| 7W |
35±1,5 |
9,5±1,5 |
9,5±1,5 |
0,68 |
0,5 Ω ~ 330 Ω |
450Ω~100KΩ |
| 10W |
48±1,5 |
9,5±1,5 |
9,5±1,5 |
0,68 |
0,5 Ω ~ 450 Ω |
470Ω~100KΩ |
| 15W |
48±1,5 |
13±1,5 |
13±1,5 |
0,68 |
1Ω~500Ω |
510Ω~100KΩ |
| 20W |
63±1,5 |
13±1,5 |
13±1,5 |
0,68 |
1Ω~600Ω |
620Ω~100KΩ |
| 30W |
75±2,0 |
19±2,0 |
17±2,0 |
0,68 |
1Ω~600Ω |
620Ω~100KΩ |
| 40W |
89±2,0 |
19±2,0 |
19±2,0 |
0,68 |
1Ω~600Ω |
620Ω~100KΩ |

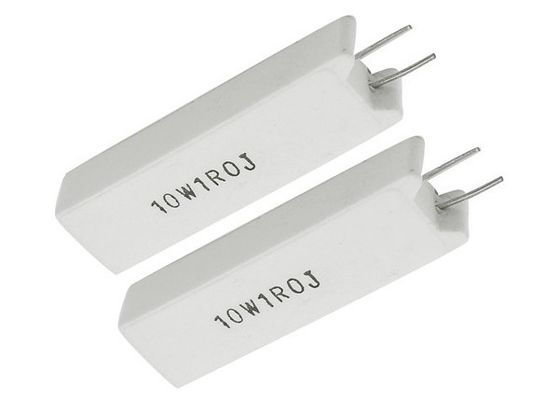

2) Resistencia de cemento cerámico tipo CR-M
|
Vatio
|
Dimensiones (mm) |
Rango de resistencia (Ω)
|
| W±1,0 |
S±1,0 |
Alto ± 1,5 |
Φd±0,05 |
P±1,0 |
Alambre enrollado
|
Película de óxido metálico
|
| 2W |
11.5 |
7.5 |
20,5 |
0,50 |
4.5 |
0,1 Ω ~ 47 Ω |
50Ω~100KΩ |
| 3W |
12 |
8.5 |
25 |
0,68 |
4.5 |
0,1 Ω ~ 47 Ω |
50Ω~100KΩ |
| 5W |
13 |
9.5 |
25 |
0,68 |
4.5 |
0,1Ω~47Ω |
50Ω~100KΩ |
| 7W |
13 |
9.5 |
38 |
0,68 |
4.5 |
0,5 Ω ~ 330 Ω |
450Ω~100KΩ |
| 10W |
13 |
9.5 |
52 |
0,68 |
4.5 |
0,5 Ω ~ 450 Ω |
470Ω~100KΩ |
| 10W |
16 |
11.5 |
36 |
0,68 |
4.5 |
0,5 Ω ~ 450 Ω |
470Ω~100KΩ |

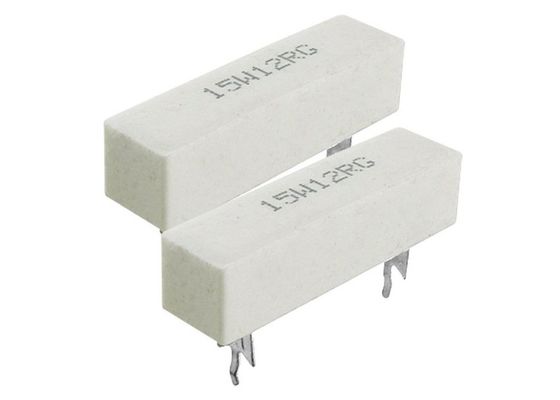

3) Resistencia tipo cerámica tipo CR-YB
|
Vatio
|
Dimensiones (mm) |
Rango de resistencia (Ω)
|
| l |
P±1,5 |
W1±1,2 |
W2±0,2 |
W3±0,2 |
H1±1,2 |
H2±0,2 |
H3±1,5 |
| 15 |
48±1,5 |
32,5 |
12.5 |
10 |
2.7 |
12.5 |
15 |
36 |
1.0-820 |
| 20 |
63±2 |
44 |
12.5 |
10 |
2.7 |
12.5 |
15 |
36 |
1.0-1K |

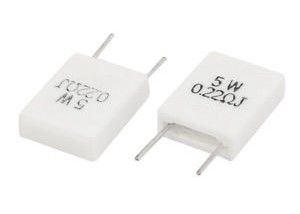

4) Resistencia tipo CR-YD
|
Vatio
|
Dimensiones (mm) |
Rango de resistencia (Ω)
|
| l |
P±1,5 |
W±1,0 |
W1±0,2 |
W2±0,2 |
Alto±0,2 |
H1±0,2 |
H2±1,5 |
| 3 |
24±1,0 |
12 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
0,5-150 |
| 5 |
27±1,0 |
15 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
0,5-220 |
| 7 |
35±1,5 |
22,5 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
1-470 |
| 10 |
48±1,5 |
34 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
1-680 |
| 15 |
48±1,5 |
32,5 |
12.5 |
10 |
3 |
12.5 |
30 |
47,5 |
1-820 |
| 20 |
63±2,0 |
44 |
12.5 |
10 |
3 |
12.5 |
30 |
47,5 |
1-1K |
5) Resistencia fija tipo CR-YA
|
Vatio
|
Dimensiones (mm) |
Rango de resistencia (Ω)
|
| l |
P±1,5 |
W1±1,0 |
W2±0,2 |
W3±0,2 |
H1±0,2 |
H2±0,2 |
H3±0,2 |
| 3 |
24±1,0 |
12 |
9.5 |
5.3 |
0,9 |
9.5 |
10 |
25,5 |
0,5-150 |
| 5 |
27±1,0 |
15 |
9.5 |
5.3 |
0,9 |
9.5 |
10 |
25,5 |
0,5-220 |
| 7 |
35±1,5 |
22,5 |
9.5 |
5.3 |
0,9 |
9.5 |
10 |
25,5 |
1-470 |
| 10 |
48±1,5 |
34 |
9.5 |
5.3 |
0,9 |
9.5 |
10 |
25,5 |
1-680 |
6) Resistencia de tipo cerámico tipo CR-YC
|
Vatio
|
Dimensiones (mm) |
Rango de resistencia (Ω)
|
| l |
P±1,5 |
W1±1,0 |
W2±0,2 |
W3±0,2 |
H1±1 |
H2±0,5 |
H3±1,5 |
| 3 |
24±1,0 |
12 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
0,5-150 |
| 5 |
27±1,0 |
15 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
0,5-220 |
| 7 |
35±1,5 |
22,5 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
1-470 |
| 10 |
48±1,5 |
34 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
1-680 |
7) Resistencia tipo cemento tipo CR-YE
|
Vatio
|
Dimensiones (mm) |
Rango de resistencia (Ω)
|
| l |
P±1,5 |
W1±1,0 |
W2±0,2 |
W3±0,2 |
H1±0,2 |
H2±0,2 |
H3±1,5 |
H4±1,5 |
| 3 |
24±1,0 |
12 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
0,5-150 |
| 5 |
27±1,0 |
15 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
0,5-220 |
| 7 |
35±1,5 |
22,5 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
1-470 |
| 10 |
48±1,5 |
34 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
1-680 |
8) Resistencia de cemento tipo CR-YD1
|
Vatio
|
Dimensiones (mm) |
Rango de resistencia (Ω)
|
| l |
P±1,5 |
W±1 |
W2 |
W3 |
W1 |
H1 |
H2 |
H3 |
| 15 |
48±1,5 |
22 |
12.5 |
10 |
1.5 |
5 |
12.5 |
30 |
47,5 |
10-820 |
| 20 |
63±2,0 |
44 |
12.5 |
10 |
1.5 |
5 |
12.5 |
30 |
47,5 |
1.0-1K |
9) Resistencia bobinada fija tipo CR-V
|
Vatio
|
Dimensiones (mm) |
Rango de resistencia (Ω)
|
| L1 |
L2±0,2 |
L3±0,2 |
H1±0,2 |
H2±0,2 |
H3±1.0 |
W1±1,0 |
W2±0,2 |
W3±0,5 |
| 5 |
31±1,0 |
5 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
0,5-220 |
| 7 |
49±1,5 |
10 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
1-470 |
| 10 |
62,5±2 |
10 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
1-680 |
| 15 |
63,5±2 |
10 |
4.5 |
2.5 |
14.5 |
13 |
13 |
2.5 |
15.5 |
1-820 |
| 20 |
75±2 |
10 |
4.5 |
2.5 |
17,5 |
13 |
13 |
2.5 |
15.5 |
1-1K |

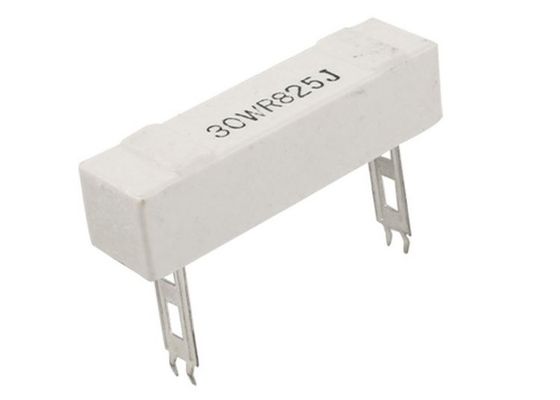

10) Resistencia cerámica tipo CR-H
|
Vatio
|
Dimensiones (mm) |
Rango de resistencia (Ω)
|
| L1 |
L2±1.0 |
W3±0,2 |
P2 |
P3 |
t2 |
h2 |
W1 |
W2 |
H1 |
H2 |
| 10 |
48±1,5 |
23 |
12 |
6 |
8 |
0,6 |
4 |
9,5±1,0 |
5 |
9,5±1,0 |
6±1,5 |
1-680 |
| 15 |
48±1,5 |
23 |
12 |
7 |
8 |
0,8 |
4 |
12,5±1,2 |
6 |
12,5±1,2 |
7,5±2,0 |
10-820 |
| 20 |
63±2,0 |
23 |
12 |
7 |
10 |
0,8 |
4 |
12,5±1,2 |
6 |
12,5±1,2 |
7,5±2,0 |
1-1K |
| 30 |
75±2,5 |
56 |
18 |
9 |
10 |
0,8 |
4.2 |
19±1,5 |
7.5 |
19±1,5 |
10±2,0 |
1-1K |
| 40 |
88±2,5 |
68 |
18 |
9 |
10 |
0,8 |
4.2 |
19±1,5 |
7.5 |
19±1,5 |
10±2,0 |
1-1K |
Viaje del proceso de fabricación
Departamento de resistencias con terminales axiales--División de soldadura--División de embalaje--Departamento de resistencias SMD--Impresión--Disparo--Terminal lateral
