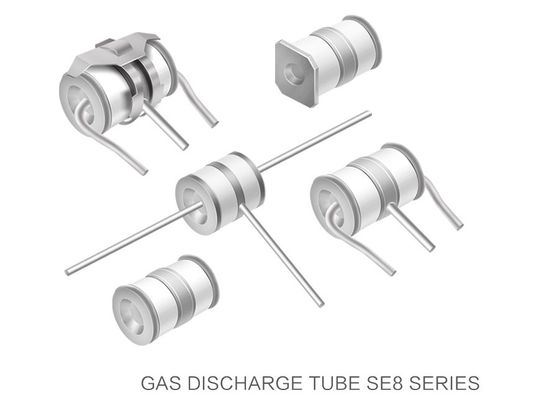

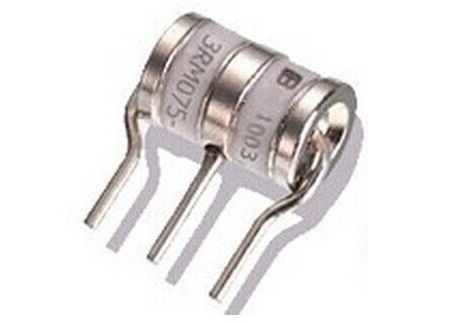

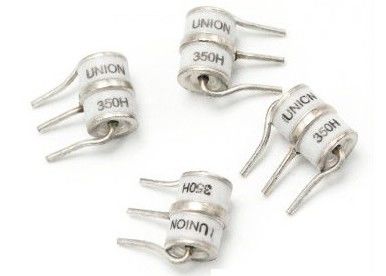

GDT de cerámica bajo 75-600V el 20% 10KA del tubo de descarga de gas del electrodo 8x10m m de la serie 3 de la capacitancia SE8 para las fuentes de alimentación

Baja Capacidad SE8 Serie 3 Electrodo 8x10mm Tubo de descarga de gas cerámico GDT 75-600V 20% 10KA Para fuentes de alimentación

Descripción

Los tubos de descarga de gas (GDT) utilizan gases nobles encerrados en tubos de cerámica para proporcionar una trayectoria de circuito alternativa para picos de voltaje.La envolvente de cerámica y con conectores de níquel permiten cargas altas y Surging ofrece productos que funcionan a 20KALas tensiones de ruptura de los dispositivos tienen un amplio rango (tolerancia de hasta 20%). Las principales aplicaciones son líneas de telecomunicaciones de alta frecuencia, estaciones, sistemas de seguridad,HID y dispositivos de protección contra sobretensiones de alta calidad (SPD).

Características

• Conforme a las normas RoHS y HF
• Tamaño:10.0 mm*8.0 mm
• Tensión de encendido de corriente continua: 75~600V
• Tensión de ruptura estable.
• Alta resistencia al aislamiento.

• Alta tensión de retención.
• Gran capacidad de absorción de corriente transitoria.
• Baja capacidad
• Diseño de micro-brechas

Aplicaciones recomendadas

• Modem por cable
• xDSL
• Caja de juego
• Equipo de satélite y CATV

• Fuente de alimentación
• Productos electrónicos de consumo
• Equipo general de telecomunicaciones

Numeración de las partes del producto

SE 8 3 - 230X F

SE 8 :SE8 Serie:ф8*10,SE3 Serie:ф6*8

3 Tipo de plomo: 0=SMD,3=Impulso

230X: tensión de la línea de corriente continua:90X=90V 230X=230V

F: Paquete:F=Con mecanismo de cortocircuito y fallo

Características eléctricas

Dimensión(Unidad: mm)

"83" (tipo de plomo axial)		D = 8,0 + 0,2/-0.8 T = 10,0 ± 0.5 T1 = 13,4 + 0,8 / -0.5 L = 7,5 ± 0.5 S=4,4±0.4 D = 1,0 ± 0.05 H=4,5 Min.
"80" (Sin tipo de plomo)		D=8.0 + 0.2/-0.8 T = 10,0 ± 0.5
"83F" (Sin tipo de plomo)		R1 es igual a 8.1±0.3 R2 es igual a 9,8±0.4 T1 = 13,4 + 0,8 / -0.5 L = 7,5 ± 0.5 S=4,4±0.4 D = 1,0 ± 0.05 H=4,5 Min.

Embalaje a granel(Unidad: mm)

Envases de plástico Se trata de una muestra de las características de las máquinas de ensayo.	Caja interior (por ejemplo, 210x225x60 mm)	Exterior de la caja (por ejemplo, 450 x 245 x 345 mm)
100 PCS/ bandeja de plástico	500 PCS por caja	5,000 PCS/ Cartón

Condiciones de almacenamiento de los productos

· Condiciones de almacenamiento:
1Temperatura de almacenamiento: -10°C~+40°C
2- Humedad relativa: ≤ 75% RH
3Mantener alejado de la atmósfera corrosora y de la luz solar.
Periodo de almacenamiento: 1 año
