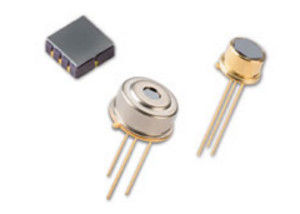

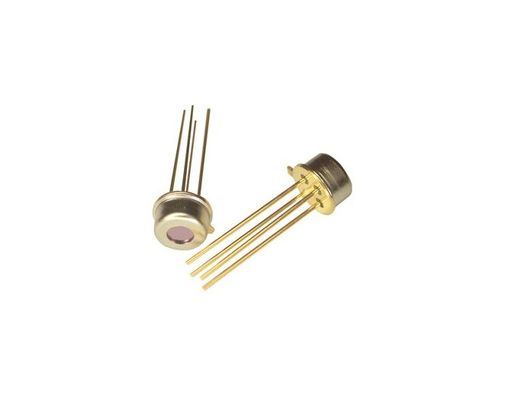

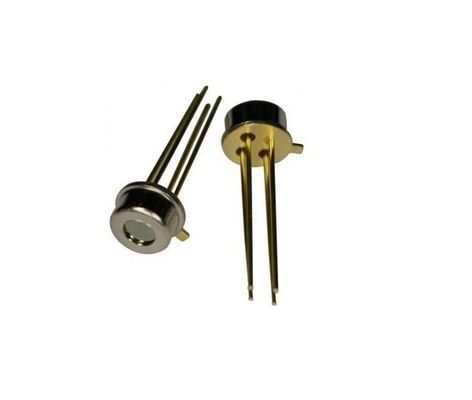

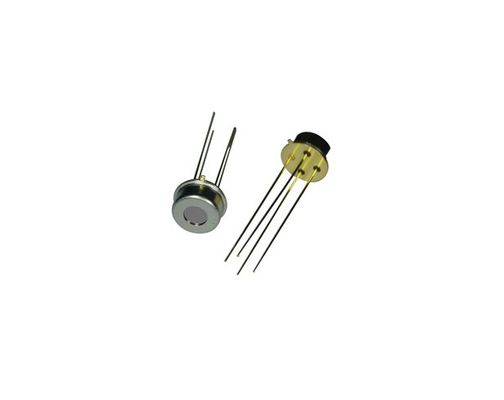

Temómetro de oído Medida sin contacto Casas metálicas Termometría Detectores infrarrojos Sensor IR termopile ZTP-148SR
Descripción
Los sensores infrarrojos de termopila ZTP son sensores de mayor sensibilidad líderes en la industria. Estos dispositivos responden a un amplio espectro infrarrojo, ofrecen una respuesta intrínsecamente estable a la radiación de CC,y no requieren fuente de voltaje o corriente de sesgo. Consiste en termoelementos, un filtro IR plano y un termistor para la compensación de temperatura en un paquete TO herméticamente sellado,La serie tiene una variedad de filtros disponibles para maximizar el rendimiento en aplicaciones específicasLos dispositivos ZTP IR Thermopile se utilizan para medir la temperatura sin contacto en termometría, hornos de microondas, cocinas de calefacción por inducción, acondicionadores de aire, detección de ocupación, iluminación,Control de calefacción por suelo, y aplicaciones HVAC / automotrices.
No nos limitamos a diseños estándar y disponibles y atendemos a la personalización del usuario para las aplicaciones de detección de infrarrojos más exigentes, así como PCB.
Aplicación de sensores infrarrojos de termopila.pdf
LÍNEA DEL SENSOR Envasado y disposición del PIN[Unidad: mm]
El chip térmico
| Parámetro |
Los límites |
Unidades |
Condición |
| Tamaño del chip |
1.8 x 1.8 |
En mm2 |
|
| Tamaño del diafragma |
1.0 x 1.0 |
En mm2 |
|
| Área activa |
0.7 por 0.7 |
En mm2 |
|
| Resistencia interna |
85 ((60-111) |
KΩ |
25°C |
| Resistencia T.C |
0.12 |
En %/°C |
|
| La responsabilidad |
61 ((43-79) |
V/W |
500K, 1Hz |
| Responsabilidad T.C. |
- No hay nada.07 |
En %/°C |
|
| Voltado acústico |
37 |
NV rms |
R.M.S, 25°C |
| NEP |
0.61 |
Se aplicarán las siguientes medidas: |
500K, 1Hz |
| Detectividad |
1.14 |
Se aplicarán las siguientes medidas: |
500K, 1Hz |
| Constante de tiempo |
|
ms |
|
El térmico- Termistores para la compensación de la temperatura
| Parámetro |
Los límites |
Unidad |
Condición |
| En el caso de las |
Tipo de producto |
Se trata de: |
| Resistencia |
97 |
100 |
103 |
KΩ |
Tol.:3%, @ 25°C |
| Valor beta |
3920 |
3960 |
4000 |
- ¿ Qué? |
Tol.:1%, definido a 25°C/50°C |
Calificaciones máximas absolutas
- Temperatura de funcionamiento: -20 °C ~ 100 °C
- Temperatura de almacenamiento: -40 °C ~ 120 °C
Datos característicos típicos del ZTP-148SR
Sensibilidad
Campo de visión
| Parámetro |
Los límites |
Unidad |
Condición |
| En el caso de las |
Tipo de producto |
Se trata de: |
| Campo de visión |
80 |
85 |
90 |
Grado |
50% de la producción máxima |
Resistencia térmica (cuadro R-T)
Características
Medición sin contacto
Medición de una superficie más amplia
Paquete de sensores de pequeño tamaño
Sensor de temperatura ambiente incluido para la compensación
Alta sensibilidad
Tiempo de respuesta rápido
Aplicación
Monitoreo del paciente
Los termómetros auditivos y tímpánicos
Detección de ocupación
Aire acondicionado
Aplicación
Módulos IR
Los módulos ZTP Thermopile IR proporcionan mayores niveles de precisión de la temperatura del objeto, un rango más amplio de temperaturas de almacenamiento y voltajes de salida de Thermopile más bajos que productos similares en el mercado.ZTP-115M es un módulo IR único que consiste en una termopila, sensor infrarrojo, acondicionamiento de la señal y salida de voltaje.
Especificaciones
Válvula de alimentación: de alimentación única (+5V)
Corriente de alimentación: 2,7 mA típicos
Tiempo de respuesta: 0,3 ~ 0,6 segundos
Rango de temperatura de medición: -40 °C ~ 145 °C
Temperatura de funcionamiento: -20 °C ~ 100 °C
Temperatura de almacenamiento: -20 °C ~ 120 °C
Características
Medición sin contacto
Medición de una superficie más amplia
Paquete de sensores de pequeño tamaño
Sensor de temperatura ambiente (termistor) incluido para la compensación
Alta sensibilidad
Tiempo de respuesta rápido
Salida analógica
Aplicaciones
Detección de ocupación
Aire acondicionado
Aplicaciones
Hornos de microondas
