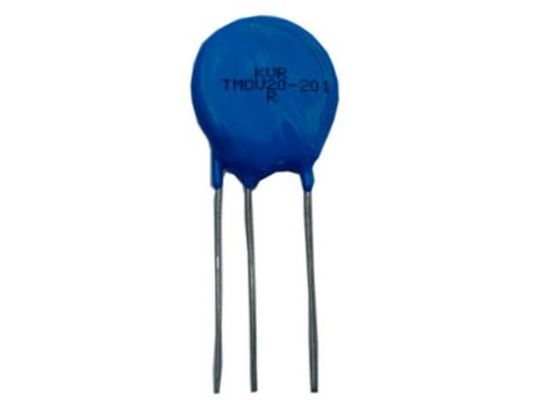

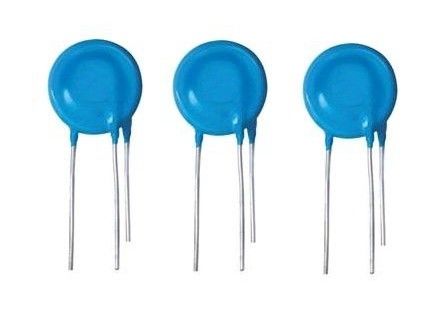

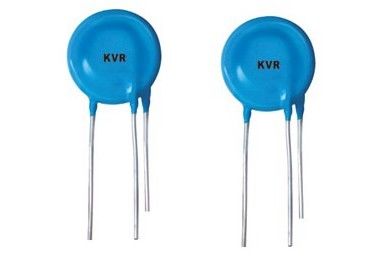

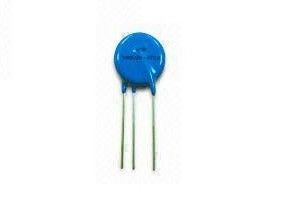

TMOV Varistor de óxido metálico integrado 20 mm 275Vac 8000A 151J 3Pin con protección térmica TCO de 146C
Aplicaciones
■ Línea de alimentación de CA o alimentación de CA/CC
■ Protección de transistores, diodos, IC, tiristores o semiconductores triacales
■ Protección contra sobretensiones en la electrónica de consumo
■ Protección contra sobretensiones en la electrónica industrial
■ Protección contra sobretensiones en electrodomésticos, aparatos de gas y de petróleo
■ Absorción de las sobretensiones de los relés y de las válvulas electromagnéticas
■ Modulos de protección de los paneles de CA
Dimensión en mm
| D (máximo) |
25.0 |
| H2 (máximo) |
29.0 |
| T (máximo) |
9.8 |
| El valor de las emisiones |
20.0 |
| El número de puntos de referencia |
15.0 |
| El valor de las emisiones de CO2 de los vehículos de las categorías M1 y M2 será el siguiente: |
7.5 |
| W2 (± 1,0) |
4.0 |
| e1 (máximo) |
3.2 |
| e2 (máximo) |
4.8 |
| d1 (± 0,1) |
1.0 |
| d2 (± 0,1) |
0.8 |
| Cables de plomo |
Los demás productos de la partida 9302 |
| R |
Cumplir con la Directiva ROHS
|
| Peso, en g |
7.1 |
| Revestimiento |
Resina epoxi azul |
Especificación
| Válvulas de velocidad (V) |
Las demás: |
~ |
Cubiertas |
~ |
Las demás: |
| Válvula de tensión de funcionamiento continua |
Vrs: 275 V; |
VDC: 350 V |
| Potencia nominal |
1.0 W |
| tensión de sujeción máxima (8/20μs) |
VC: 710V; |
IC: 100A |
| Corriente de sobretensiones (1 × 8 / 20 μs) |
8 000 A |
(8/20 μs) |
| Energía máxima |
151 J |
(2 ms) |
| Capacidad típica |
1350pF |
1 kHz |
| Corriente de fuga |
10 μA |
(el 75% de V1mA (DC)) |
| Temperatura de funcionamiento |
-40 °C ~ +85 °C |
| Temperatura de almacenamiento |
-40 °C ~ +100 °C |
| Temperatura del fusible |
146°C |
| Temperatura de soldadura manual / Tiempo |
265°C/3s |
Paquete
| Envasado |
En bruto |
200 piezas por bolsa |
800 piezas por caja |
1600 piezas por cartón |
Características
■ dispositivo de protección térmica integrado TMOV
■ Corriente de emergencia máxima de hasta 10KA
■ Diseñado para facilitar el cumplimiento de la norma UL1449 para los productos TVSS
■ Amplio rango de tensión de funcionamiento (V1mA) de 18V a 1200V
■ Corriente nominal: 10 A/15 A
■ Temperatura de funcionamiento nominal:146 °C
■ Respuesta rápida a las sobrevoltajes transitorias y a la corriente limitada
■ Gran capacidad de absorción de energía transitoria
■ Relación de sujeción baja y sin corriente de seguimiento
■ Se dispone de una versión en tres bandas para indicación
■ Cumple con el nivel 1 de MSL, por J-STD-020
■ Temperatura de funcionamiento: -40 °C ~ +85 °C
■ Temperatura de almacenamiento: -40 °C ~ + 85 °C
Ejemplo de aplicación 1
Este circuito utiliza un optoacoplador para proporcionar aislamientos galvánicos entre el varistor iTMOV
y el circuito de indicación o alarma
Ejemplo de aplicación 2
En este caso, el LED está normalmente encendido y se apaga cuando se abre el elemento térmico.
