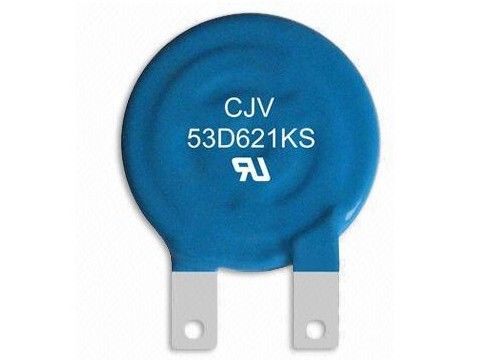

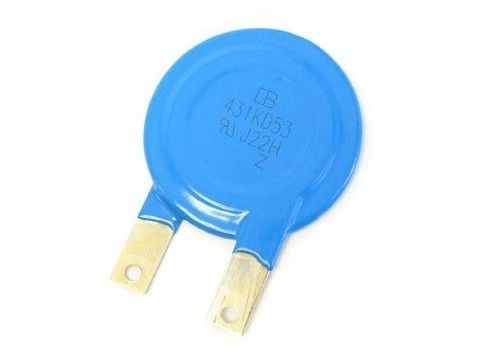

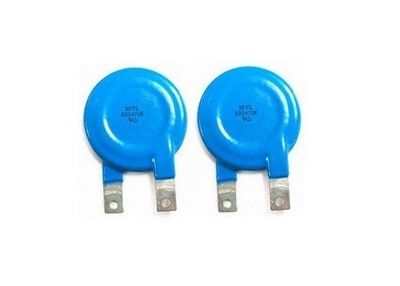

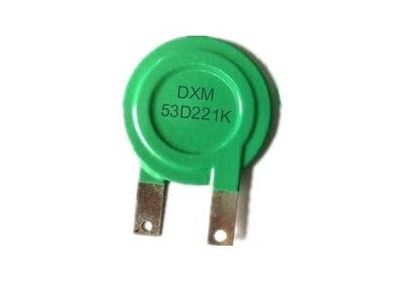

solo bloque 53D271K 270V el 10% 70KA de los MOVIMIENTOS del varistor del disco VDR de 2Pin 53m m para la protección de la sobretensión de UPS

2Pin 53mm Disco único VDR Varistor de óxido metálico MOV Bloque 53D271K 270V 10% 70KA Para la protección contra la sobrevoltaje del UPS

Descripción

Los varistores consisten en un disco de material cerámico ZnO de baja b con dos cables sólidos de cobre (sólo tipos S20) o alambre de acero revestido de cobre.Están recubiertas con una capa de epoxi sin halógeno de color ocreLa encapsulación es resistente a todos los disolventes de limpieza de acuerdo con la CEI 60068-2-45.

Los varistores radiales de plomo de la serie 53D ofrecen una solución ideal de protección de circuitos para aplicaciones de baja tensión de corriente continua, ya que ofrecen mayores calificaciones de sobretensiones que nunca antes disponibles en estos discos pequeños.La corriente máxima de sobretensiones máximas puede alcanzar hasta 70KA ((8/20 μs pulso) para proteger contra las sobretensiones máximas altas, incluidas las interferencias indirectas de los rayos, los transientes de conmutación del sistema y los transientes rápidos anormales de la fuente de energía.

Características

• 53D varistor de óxido metálico (MOV), con resina epoxi, corriente pico 70kA.
• El diámetro y el grosor se controlan eficazmente dentro de la escala de diseño.
• La corriente pico alcanza el nivel líder en el mundo. Puede soportar impulso de 8/20us, pico de corriente Imax 40kA 2 veces.
• Estabilidad térmica: soldando el elemento de corte térmico con 145 grados, el tiempo de corte no es inferior a 5 segundos bajo corriente de 1A; el tiempo de corte es de 3-5 segundos bajo corriente de 1.5A.

• Disco de óxido de zinc de baja b alta pureza
• Revestimiento aislante sin halógenos
• Disco de óxido de zinc, recubierto con epoxi HF
• Los hilos rectos y los hilos torcidos
• Cintas rectas con brida

Aplicación

Protección contra sobrevoltajes y voltajes transitorios

Dimensión (mm)

El grosor

Especificación del varistor de óxido metálico

Mantenimiento

Los varistores son adecuados para el procesamiento en equipos de inserción automática y de corte y flexión.
Los varistores con cables de brida proporcionan un mejor posicionamiento en las placas de circuito impreso (PCB) y un control más preciso de la altura de los componentes.Esto es importante para el montaje manual y las técnicas de inserción automática; véase el dibujo de los contornos de las líneas de brida.

Soldadura típica

235 °C, duración: 5 s (con Pb)
245 °C, duración: 5 s (sin plomo (Pb))
Resistencia al calor de soldadura
260 °C, duración: 10 s como máximo.

Infiammabilidad

Los varistores son pasivos y no inflamables.
La encapsulación está hecha de epoxi resistente a la inflamación de acuerdo con UL 94 V-0.
