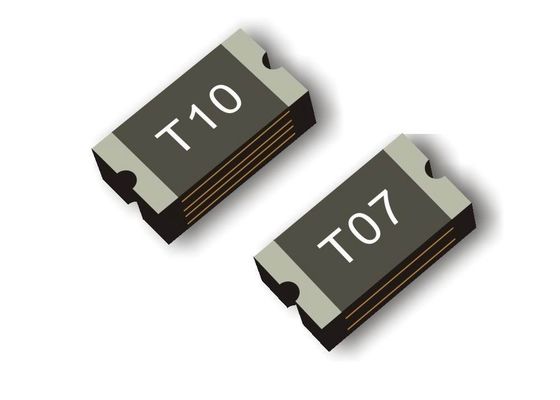

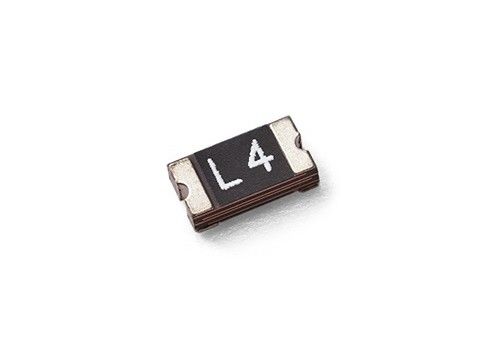

Name: Fusible de estado sólido restaurable rápido 1206 50mA 60V del soporte de la superficie de los dispositivos del PTC del polímero de SMD que dispara para la asamblea automatizada
Brand: Aolittel Technology Co.,Ltd
SKU: NSMD005
Price: 0.03 USD
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre del tipo: Fusible superficial del soporte

Función: Se puede restablecer

Corriente de la operación: 0.05A ((0.05A~2.0A)

Váltidad máxima: 6V ~ 60V

Rango de temperatura: -40℃ a 85℃

Corriente de viaje: 0.15A

Válvulas de tensión: 60 VDC

Corriente máxima: 10A

Poder típico: 0.4W

Tiempo máximo hasta el viaje -Actual: 0.25A

Tiempo máximo de viaje - Tiempo: 1.50 segundos

Resistencia Tolerancia Rmin: 2,5 ohmios

Resistencia Tolerancia R1max: 40 ohmios

Aprobaciones: Las condiciones de los certificados de seguridad de la UE son:

Resaltar:

fusible restaurable del ptc del smd

fusible positivo del coeficiente de temperatura

Información básica

Certificación: UL,TUV,CSA,RoHS

Número de modelo: NSMD005

Pago y Envío Términos

Detalles de empaquetado: Cinta, 3500 pedazos por carrete

Tiempo de entrega: 10 días laborables

Condiciones de pago: T/T

Capacidad de la fuente: 350.000.000 pedazos por mes

Galería

Fusible de estado sólido restaurable rápido 1206 50mA 60V del soporte de la superficie de los dispositivos del PTC del polímero de SMD que dispara para la asamblea automatizada

Descripción de producto

Dispositivos SMD de estado sólido de arranque rápido para reajuste de estado sólido de polímero PTC Fuse de montaje de superficie 1206 50mA 60V para montaje automatizado

Las aprobaciones de la Agencia

Aprobaciones de la Agencia: UL, CSA, TUV
Reglamento/norma: RoHS 2.0 (CE/2011/65/CE)

¿Qué es lo que quiere decir? Descargar¿Cómo se llama?

Dimensiones y marcado del producto (unidad: mm)

Fusible de estado sólido restaurable rápido 1206 50mA 60V del soporte de la superficie de los dispositivos del PTC del polímero de SMD que dispara para la asamblea automatizada 1

P/N	Marcado	A. No		B. El trabajo		C. Las		D
P/N	Marcado	- ¿Qué es eso?	- ¿Qué quieres decir?	- ¿Qué es eso?	- ¿Qué quieres decir?	- ¿Qué es eso?	- ¿Qué quieres decir?	- ¿Qué es eso?
NSMD005	T0	3.00	3.40	1.40	1.80	0.80	1.20	0.25
Se trata de la NSMD010	T1	3.00	3.40	1.40	1.80	0.80	1.20	0.25
NSMD012	T01 - Cuentas de crédito	3.00	3.40	1.40	1.80	0.80	1.20	0.25
NSMD020	T02	3.00	3.40	1.40	1.80	0.60	1.00	0.25
NSMD025	T03, el número de	3.00	3.40	1.40	1.80	0.60	1.00	0.25
NSMD035	T04, en el caso de las empresas de seguros	3.00	3.40	1.40	1.80	0.60	1.00	0.25
NSMD050	T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05, T05,	3.00	3.40	1.40	1.80	0.60	1.00	0.25
NSMD075	T07 Las empresas de seguros	3.00	3.40	1.40	1.80	0.45	0.85	0.25
NSMD100	T10	3.00	3.40	1.40	1.80	0.80	1.20	0.25
NSMD110	T10	3.00	3.40	1.40	1.80	0.80	1.20	0.25
NSMD150	T15, T15, T15, T15, T15, T15, T15, T15, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T16, T11, T1	3.00	3.40	1.40	1.80	0.80	1.20	0.25
NSMD175	El T20	3.00	3.50	1.40	1.80	0.80	1.20	0.25
NSMD200	El T20	3.00	3.50	1.40	1.80	0.80	1.20	0.25

Características eléctricas

P/N	IH, (A)	Se trata de_,(A)	Vmax, (v)	Imax, ¿Qué quieres decir?	(A)	(Sec.)	Pd tipo ((W)	(Ω)
P/N	IH, (A)	Se trata de_,(A)	Vmax, (v)	Imax, ¿Qué quieres decir?	(A)	(Sec.)	Pd tipo ((W)	Rmin	R1 máximo
NSMD005	0.05	0.15	60	10	0.25	1.50	0.40	2.500	40.00
Se trata de la NSMD010	0.10	0.25	30	10	0.50	1.20	0.40	1.400	15.00
NSMD012	0.12	0.29	30	10	1.00	0.20	0.40	1.350	8.500
NSMD020	0.20	0.46	24	10	1.00	0.60	0.60	0.600	2.600
NSMD025	0.25	0.55	16	10	1.25	0.60	0.60	0.400	2.400
NSMD035	0.35	0.75	6	40	8.00	0.10	0.60	0.300	1.200
NSMD050	0.50	1.00	13.2	40	8.00	0.10	0.40	0.150	0.750
NSMD075	0.75	1.50	6	100	8.00	0.10	0.40	0.100	0.400
NSMD100	1.00	2.00	6	100	8.00	0.10	0.60	0.060	0.280
NSMD110	1.10	2.20	6	100	8.00	0.10	0.60	0.060	0.280
NSMD150	1.50	3.00	6	100	8.00	0.30	0.60	0.030	0.170
NSMD175	1.75	3.50	6	100	8.00	1.00	0.70	0.020	0.12
NSMD200	2.00	4.00	6	100	8.00	1.00	0.70	0.020	0.120

IH=corriente de retención: corriente máxima a la que el dispositivo no se activará a 25°C en aire inmóvil.

IT=corriente de arranque: corriente mínima a la que el dispositivo se encenderá siempre a 25 °C en aire inmóvil.

Vmax=Voltagem máxima que el dispositivo puede soportar sin daños a la corriente nominal.

Imax=Corrente de falla máxima que el dispositivo puede soportar sin daños a tensión nominal.

Ttrip=Tiempo máximo para arrancar (s) a la corriente asignada.

Pdtyp=Disipación de potencia típica: cantidad típica de energía disipada por el dispositivo cuando se encuentra en un entorno de aire en estado.

Rmin=Resistencia mínima del dispositivo a 25°C antes del arranque.

R1max=Resistencia máxima del dispositivo medida en el estado sin arranque 1 hora después del reflujo.

Características

Tamaño pequeño de 1206

Protección del circuito de reinicio rápido

Envases para montaje automatizado

Reconocimiento de la agencia: UL,CSA,TUV

Producto que cumple la norma RoHS (libre de plomo)

Aplicaciones: Todas las placas de alta densidad

Características del producto: montable en pequeñas superficies, estado sólido, tiempo de viaje más rápido que los dispositivos SMD estándar, menor resistencia que los dispositivos SMD estándar

Corriente de funcionamiento: 0,05 A ~ 2,0 A

Válvulas de tensión máxima: 6V~60V

Rango de temperatura: desde -40°C hasta 85°C

Curva de deshidratación térmica

Tiempo típico para viajar a 25 °C

Las curvas de tiempo hasta el viaje representan el rendimiento típico de un dispositivo en un entorno de aplicación simulado.El rendimiento real en aplicaciones específicas del cliente puede diferir de estos valores debido a la influencia de otras variables.

Fusible de estado sólido restaurable rápido 1206 50mA 60V del soporte de la superficie de los dispositivos del PTC del polímero de SMD que dispara para la asamblea automatizada 3

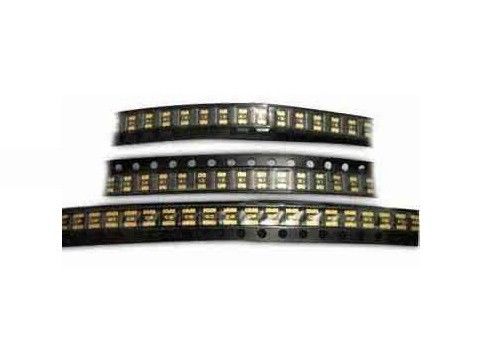

Embalaje

Modelo Q¿Qué quieres decir?TY/carrete

NSMD005 ~ NSMD012; NSMD100 ~ NSMD200 3500 piezas

NSMD020- ¿ Qué pasa?075 4000 piezas

Gráfico de degradación térmica (amplitud)

P/N	Temperatura de funcionamiento ambiente
P/N	-40 °C	-20 °C	0°C	25°C	40 °C	50 °C	60 °C	70°C	85 °C
NSMD005	0.08	0.07	0.06	0.05	0.05	0.04	0.04	0.03	0.03
Se trata de la NSMD010	0.16	0.14	0.13	0.10	0.09	0.08	0.08	0.07	0.06
NSMD012	0.19	0.17	0.15	0.12	0.11	0.10	0.09	0.08	0.07
NSMD020	0.30	0.27	0.24	0.20	0.18	0.16	0.14	0.12	0.11
NSMD025	0.38	0.34	0.30	0.25	0.23	0.20	0.18	0.15	0.14
NSMD035	0.51	0.46	0.40	0.35	0.30	0.27	0.24	0.22	0.18
NSMD050	0.76	0.68	0.59	0.50	0.44	0.40	0.35	0.32	0.26
NSMD075	1.11	1.00	0.85	0.75	0.67	0.61	0.52	0.50	0.42
NSMD100	1.60	1.40	1.30	1.00	0.90	0.80	0.75	0.70	0.60
NSMD110	1.64	1.46	1.30	1.10	0.92	0.83	0.80	0.65	0.52
NSMD150	2.20	1.99	1.77	1.50	1.34	1.23	1.10	1.01	0.84
NSMD175	2.57	2.32	2.07	1.75	1.56	1.44	1.28	1.18	0.98
NSMD200	2.88	2.61	2.28	2.00	1.80	1.66	1.51	1.39	1.19
