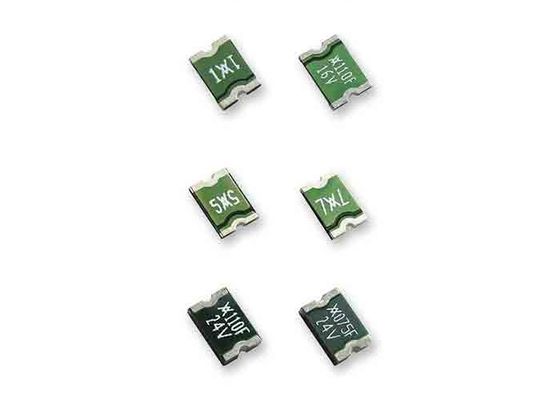

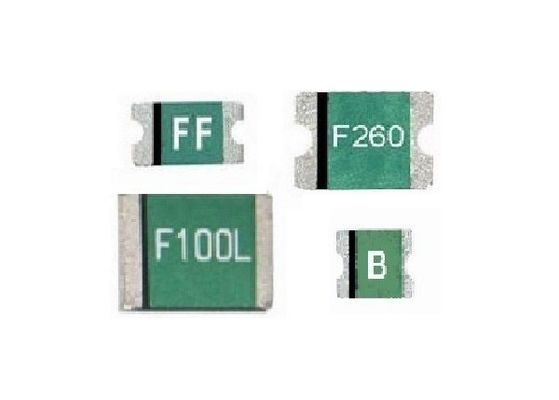

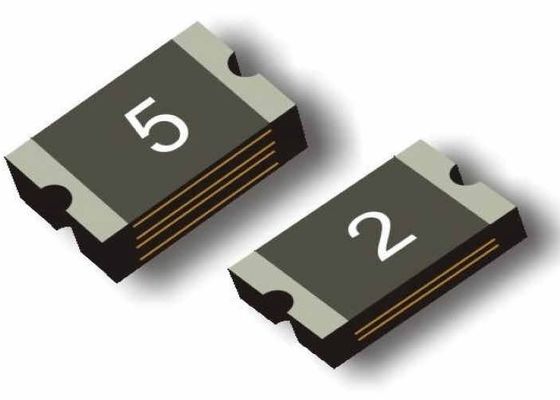

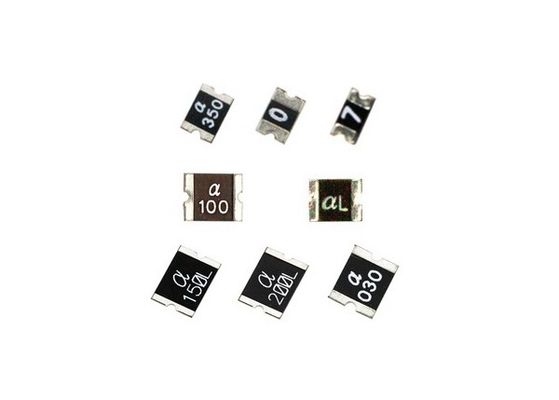

Aprobación de TUV de perfil bajo 1608 Métrico POLY-FUSE SMD Superficie de montaje PTC Fuse reestablecible EIA 0603 6V 500mA
Resumen de las actividades
a) Cumpliendo con la normativa RoHS y libre de halógenos
b) Aplicaciones: Todas las placas de alta densidad
(c) Características del producto: montable en pequeñas superficies, estado sólido, tiempo de marcha más rápido que los dispositivos SMD estándar, menor resistencia que los dispositivos SMD estándar
d) Corriente de funcionamiento: 500 mA
e) Tensión máxima: 6VDC
f) Rango de temperatura: -40°C a 85°C
Reconocimiento de la Agencia
El TUE
El número de
El CSA
¿Qué es lo que quiere decir?
Descargar¿Cómo se llama?
Principio de trabajo
La serie FSMD PTC proporciona protección contra sobrecorrientes de montaje en la superficie para aplicaciones donde el espacio es limitado y se desea una protección reestablecible.
Características eléctricas (23°C)
| P/N |
(A) |
(A) |
(V) |
(A) |
Max. el viaje |
(W) |
(Ω) |
| - ¿ Qué? |
Se trata de |
Vmax |
- ¿ Qué? |
(A) |
(Sec.) |
Pd tipo |
Rmin |
R1 máximo |
| FSMD010 |
0.10 |
0.30 |
15 |
40 |
0.50 |
1.00 |
0.50 |
0.90 |
6.00 |
| FSMD020 |
0.20 |
0.50 |
9 |
40 |
1.00 |
0.60 |
0.50 |
0.55 |
3.50 |
| FSMD035: las condiciones de los vehículos |
0.35 |
0.75 |
6 |
40 |
8.00 |
0.10 |
0.50 |
0.20 |
1.40 |
| FSMD050: las condiciones de los equipos de ensayo |
0.50 |
1.00 |
6 |
40 |
8.00 |
0.10 |
0.50 |
0.10 |
0.80 |
H=Corrente de retención-corriente máxima a la que el dispositivo no se activará a 23°C de aire inmóvil.
IT=Corrente de arranque-corriente mínima a la que el dispositivo se encenderá siempre a 23 °C en aire inmóvil.
V MAX=Voltaje máximo que el dispositivo puede soportar sin daños a su corriente nominal. ((I MAX)
I MAX= Corriente de falla máxima que el dispositivo puede soportar sin daños a tensión nominal (V MAX).
Pd=Cantidad de potencia del tipo de potencia típica disipada que disipa el dispositivo cuando está en estado activado en un ambiente de aire tranquilo a 23 °C.
RMIN = Resistencia mínima del dispositivo a 23 °C antes del arranque.
R1MAX=Resistencia máxima del dispositivo a 23 °C medida 1 hora después de la activación o soldadura de reflujo de 260 °C durante 20 segundos.
Dimensión (unidad: mm)
| P/N |
Marcado |
A. No |
B. El trabajo |
C. Las |
D |
| - ¿Qué es eso? |
- ¿Qué quieres decir? |
- ¿Qué es eso? |
- ¿Qué quieres decir? |
- ¿Qué es eso? |
- ¿Qué quieres decir? |
- ¿Qué es eso? |
| FSMD010 |
1 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD020 |
2 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD035: las condiciones de los vehículos |
3 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD050: las condiciones de los equipos de ensayo |
5 |
1.45 |
1.85 |
0.65 |
1.05 |
0.65 |
1.00 |
0.20 |
Especificación del material
Material de las almohadillas terminales: estaño puro
Características de soldadura: cumple la especificación de la EIA RS 186-9E, ANSI/J-std-002 Categoría 3
Curva de deshidratación térmica
Tiempo típico para viajar a 25 °C
Las curvas de tiempo hasta el viaje representan el rendimiento típico de un dispositivo en un entorno de aplicación simulado.El rendimiento real en aplicaciones específicas del cliente puede diferir de estos valores debido a la influencia de otras variables.
Gráfico de degradación térmica (amplitud)
| P/N |
Temperatura de funcionamiento ambiente |
| -40 °C |
-20 °C |
0°C |
25°C |
40 °C |
50 °C |
60 °C |
70°C |
85 °C |
| FSMD010 |
0.13 |
0.12 |
0.11 |
0.10 |
0.08 |
0.07 |
0.06 |
0.05 |
0.03 |
| FSMD020 |
0.27 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
0.12 |
0.10 |
0.07 |
| FSMD035: las condiciones de los vehículos |
0.47 |
0.41 |
0.38 |
0.35 |
0.29 |
0.26 |
0.24 |
0.20 |
0.14 |
| FSMD050: las condiciones de los equipos de ensayo |
0.67 |
0.59 |
0.54 |
0.50 |
0.41 |
0.37 |
0.34 |
0.29 |
0.20 |
