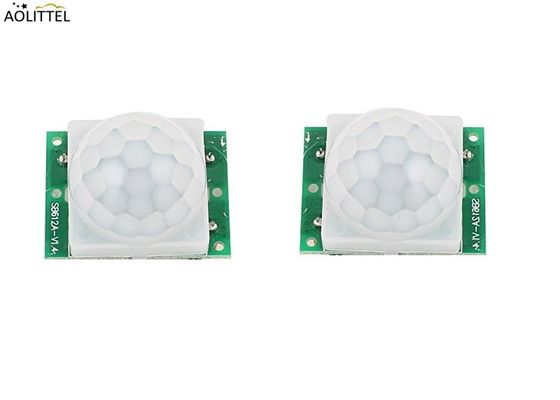

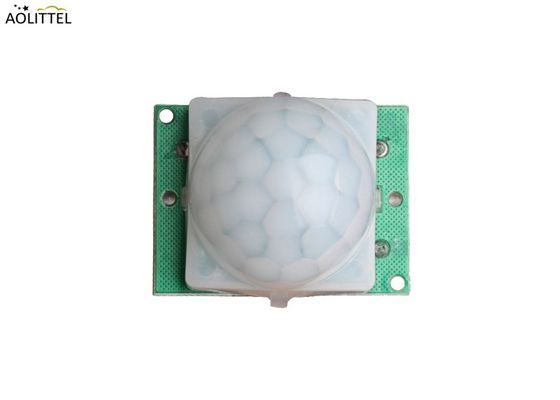

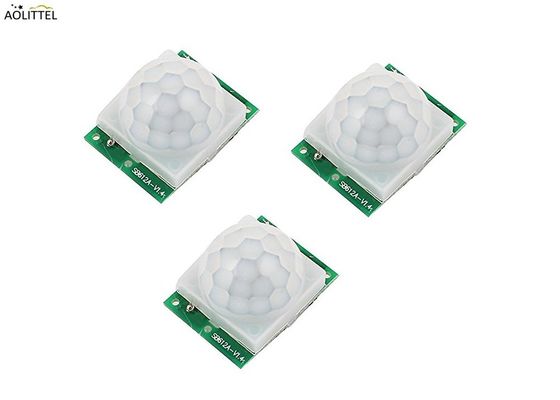

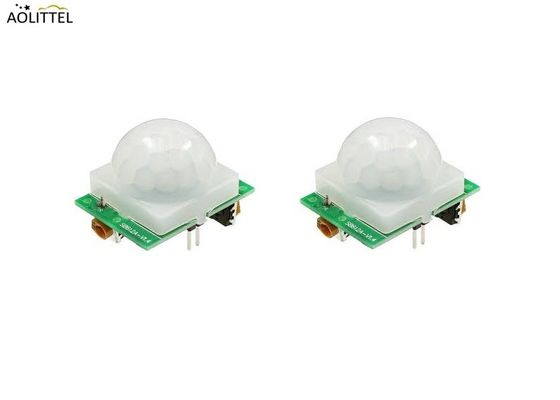

Modulo SB612 de detector de cuerpo humano de bajo ruido ajustable con distancia de sensor de 10 m Ángulo de detección de 120 grados
Descripción
SB612A es un módulo de sensor piroeléctrico desarrollado para la detección del cuerpo humano.
Sensor PIR combinado con una lente de fresnel montada en un PCB compacto y componentes limitados para
El tiempo de retraso, el lux es ajustable.
¿Qué es lo que quiere decir?
Descargar¿Cómo se llama?
Características
| Tipo de vehículo: |
SB612 |
| Tamaño: |
32*24 mm |
| Corriente de suministro: |
El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono |
| Desagüe actual: |
Los demás componentes de las máquinas |
| Válvula de salida: |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2.3.3V |
| Tiempo de demora: |
Tiempo de retraso, sensibilidad, luz ajustable |
| Operación Temperaute: |
-20°C a 60°C |
| Sensor infrarrojo: |
Dos elementos, bajo ruido, alta sensibilidad. |
| Sensor de luz: |
CdS ((Puede añadirse según los requisitos del cliente) |
| TTL Salida: |
La salida TTL se puede conectar directamente al microcontrolador o dispositivo lógico |
| Sensibilidad: |
Alta sensibilidad |
Diagrama esquemático
Lentes
Diámetro de la lente: 24 mm (por defecto), ángulo de detección ≤ 120°, rango de detección < 10M.
Dimensión (unidad: mm)
Guía de aplicación
Funciones:
1. DC-INPUT: tensión de alimentación (DC3.0V-12V)
2. Prueba: pin de ensayo para la salida. con salida, señal de alto nivel (3.0V); sin salida, señal de bajo nivel (0V)
3. carga +: ánodo de la carga. carga-: cátodo de la carga. voltaje de la carga y.
La corriente máxima con carga es de 100mA.
4Ajuste de lujo.
5. DELAY_TIME: ajuste del tiempo de retraso.
Configuración de parámetros
1. Voltado de entrada y corriente de quiescencia
Se añadirá al módulo un LDO.
2Ajuste de sensibilidad
Una tensión aplicada a la entrada SENS establece el umbral utilizado para detectar una señal PIR entre el PIRIN
y entradas NPIPIN.VSS selecciona la tensión de umbral mínima.Cualquier tensión superior a VDD/4 seleccionará
el umbral máximo, que es la configuración menos sensible para la detección de señales PIR.
3Ajuste de la luz
Cuando el voltaje de OEN de bajo a alto,cuando es superior a 0.4DD ((1.2V),Vout salida activar.
de alto a bajo, cuando inferior a 0,2VDD ((0,6V), desactivar la salida de Vout.
4Ajuste de tiempo de demora
| El paso |
Voltado central de ONTIME (V) |
A tiempo |
Ventilación (V) |
- ¿Qué es eso?
de las siguientes: |
Se desciende
de las siguientes: |
| (VDD*(paso*2) +3)/128 |
(Típico) |
(VDD=3V) |
| 0 |
3/128 o inferior |
2.3 |
0 |
No |
0R |
| 1 |
(VDD*2+3)/128 |
4.7 |
0.07 |
1M |
24K |
| 2 |
(VDD*4+3)/128 |
7 |
0.117 |
1M |
39K |
| 3 |
(VDD*6+3)/128 El número de unidades |
9.4 |
0.164 |
1M |
56K |
| 4 |
(VDD*8+3)/128 El número de unidades |
18.7 |
0.21 |
1M |
75K |
| 5 |
(VDD*10+3) /128 |
37 |
0.257 |
1M |
91K |
| 6 |
(VDD*12+3)/128 El número de unidades |
56 |
0.304 |
1M |
110K |
| 7 |
(VDD*14+3)/128 El número de unidades de producción es el siguiente: |
1 minuto y 15 segundos |
0.351 |
1M |
130K |
| 8 |
(VDD*16+3)/128 |
2 minutos y 30 segundos |
0.398 |
1M |
150 mil. |
| 9 |
(VDD*18+3)/128 El número de unidades |
5 minutos |
0.445 |
1M |
174K |
| 10 |
(VDD*20+3)/128 El número de unidades |
7 minutos y 29 segundos |
0.492 |
1M |
Doscientos mil. |
| 11 |
(VDD*22+3)/128 El número de unidades |
9 minutos y 59 segundos |
0.539 |
1M |
220K |
| 12 |
(VDD*24+3)/128 El número de unidades |
19 minutos y 58 segundos |
0.585 |
1M |
240K |
| 13 |
(VDD*26+3) /128 |
39 minutos y 56 segundos |
0.632 |
1M |
270K |
| 14 |
(VDD*28+3) / 128 |
59 minutos y 25 segundos |
0.679 |
1M |
294K |
| 15 |
(VDD*30+3)/128 o más |
1 hora y 20 minutos |
3 |
0R |
No |
Nota
Debido a la alta sensibilidad del sensor PIR, no se recomienda utilizar el módulo en los siguientes casos:
o una condición similar.
A) en los rápidos cambios ambientales
B) en caso de fuerte choque o vibración
C) en un lugar donde haya materiales obstruyentes (por ejemplo, vidrio) a través de los cuales la luz infrarroja no pueda pasar dentro de los límites de la superficie.
área de detección.
D) exposición directa a la luz solar
E) expuestos al viento directo de un calentador o aire acondicionado
