el plástico de 12m m cubrió el resistor dependiente de la luz GM12528 10-20K del LDR para el control ligero

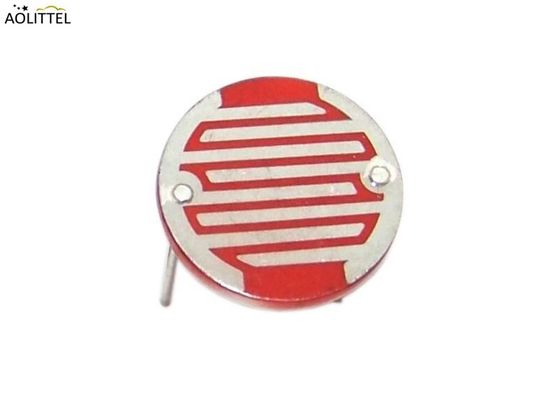

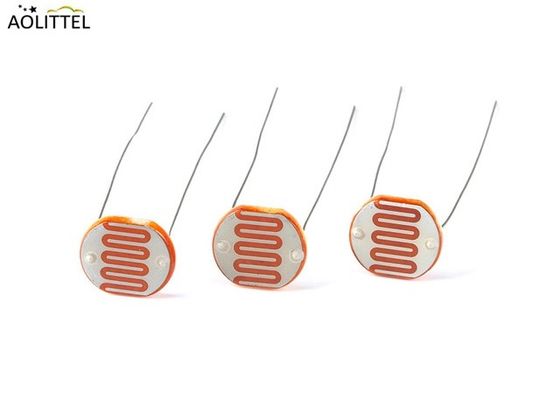

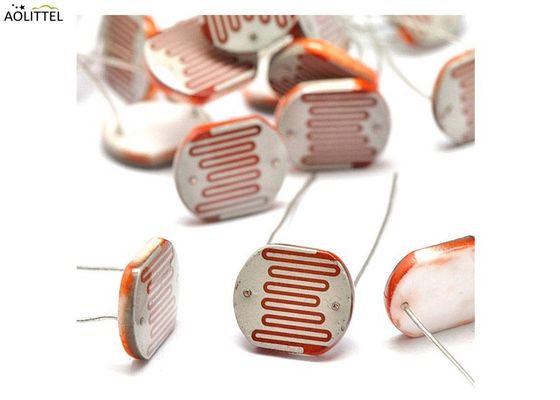

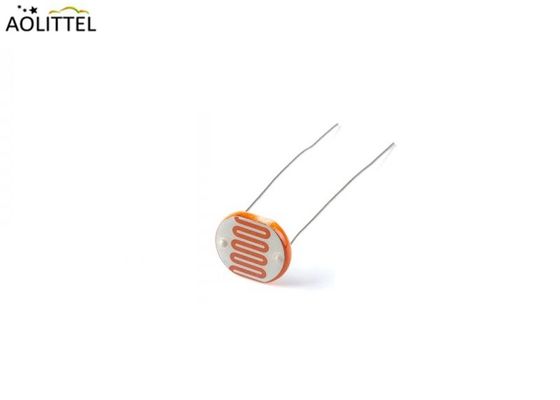

Resistor dependiente de la luz LDR de 12 mm revestido de plástico GM12528 10-20K para control de luz

Circuitos basados en LDR

Interruptor oscuro basado en Arduino
Interruptor activado por luz utilizando LM555 y LDR

Ventajas de las DLL

Bajo costo y fácilmente disponible
Es fácil de usar.

Desventajas de la DLL

Tiempo de respuesta lento en comparación con los diodos fotovoltaicos.

Presentaciones electrónicas

¿Qué es lo que quiere decir? Descargar¿Cómo se llama?

Dimensión

Unidad: mm

Descripción

Varios tipos de sensores de luz están disponibles en el mercado. Uno de los tipos más comunes y rentables de sensores de luz es un resistor dependiente de la luz abreviado como LDR.Un LDR también se llama como fotoresistor o fotocélulaEs básicamente una resistencia variable cuya resistencia varía según la intensidad de la luz que cae sobre ella.y en condiciones de luz la resistencia puede ser de varios cientos de ohmiosLos LDR son menos sensibles a la luz en comparación con los fototransistores o los fotodiodos. Los fototransistores o los fotodiodos son componentes activos con unión P-N, mientras que el LDR es un componente pasivo..El patrón ZigZag del LDR en el sustrato cerámico aumenta la resistencia oscura.

La resistencia de la LDR se puede medir muy fácilmente simplemente conectando los dos terminales de la LDR a un multímetro y poniendo el multímetro en modo de resistencia.Ahora, cuando se cambia la intensidad de la luz que cae en el LDR se puede ver la resistencia varíaEl LDR está disponible en varios tamaños, por ejemplo, 5 mm LDR y 12 mm LDR, donde el sustrato del LDR tiene 5 mm de ancho y 12 mm de ancho, respectivamente.

La resistencia del LDR puede ser diferente para diferentes LDR y depende del material sensible a la luz utilizado para su fabricación.Varios materiales diferentes se utilizan como sustrato de semiconductores para diferentes aplicacionesPara la región espectral del infrarrojo medio se utilizan sulfuro de plomo (PbS) y antimonuro de indio (InSb). Para la región infrarroja utilizada en astronomía infrarroja y espectroscopia infrarroja se utilizan fotoconductores Ge: Cu.Y el más comúnmente utilizado es el sulfuro de cadmio (CdS) porque es barato y es sensible al rango de longitudes de onda de 400nm ¢ 850nm iEs decir, el espectro visible.

El CdS LDR es un sensor de muy bajo costo y se utiliza en muchas aplicaciones cotidianas que van desde encender / apagar luces callejeras, interruptor de amanecer, luces de emergencia LED hasta medidores de luz de cámara.

Circuito de interfaz para LDR

La salida de LDR es resistencia por lo que no se puede conectar directamente a cualquier ADC. Así que un circuito divisor de voltaje tiene que ser construido.Se puede ver un circuito simple divisor de voltaje cuyo voltaje de salida es proporcional a la intensidad de luz de la luz que cae en el LDREste voltaje de salida puede entonces ser dado directamente a un ADC para medir la intensidad de la luz o a un circuito de comparación.

En el caso de los productos de la categoría A, el valor de los productos de la categoría B será el valor de los productos de la categoría B.
Vout = Tensión de salida de la sección divisora de tensión
VIN = Voltado de entrada de la sección divisor de voltaje en nuestra condición de sus 5 voltios
RLDR= Resistencia de LDR
