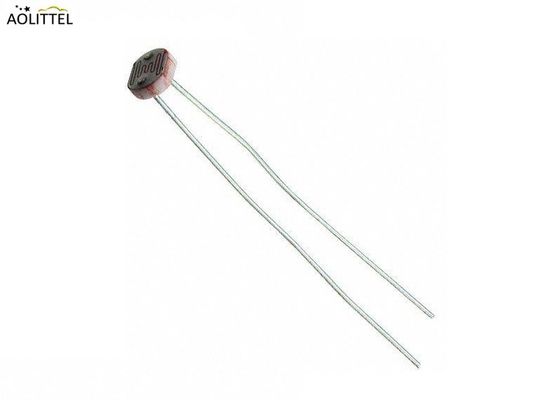

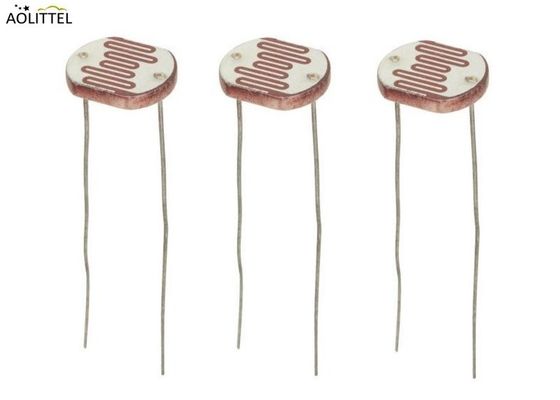

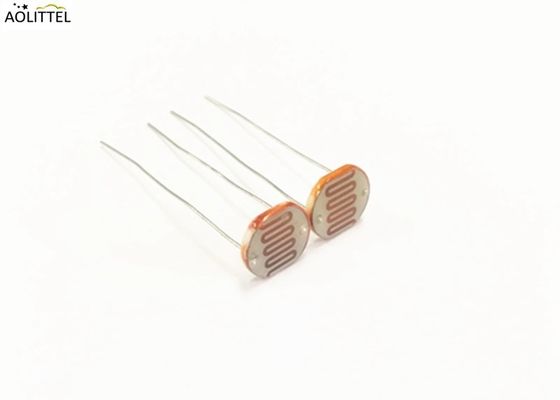

Sensor revestido de epoxy GM11528 de la luz del fotorresistor del diámetro de la fotocélula 11m m con la resistencia ligera 10-20 KOhm

Fotocélula recubierta de epoxi de 11 mm de diámetro fotoresistor sensor de luz GM11528 con resistencia a la luz 10-20 KOhm

Descripción

Las fotocélulas son sensores que permiten detectar la luz, son pequeñas, económicas, de baja potencia, fáciles de usar y no se desgastan, por lo que suelen aparecer en juguetes, aparatos y electrodomésticos.A menudo se les conoce como células CdS (están hechas de sulfuro de cadmio)., resistores dependientes de la luz (LDR) y fotoresistores.
Las fotocélulas son básicamente una resistencia que cambia su valor resistivo (en ohmios Ω) dependiendo de cuánto.Cada sensor de fotocélula actuará un poco diferente que el otroLas variaciones pueden ser muy grandes, del 50% o más! por esta razón, no deben utilizarse para tratar de determinar con precisión los niveles de luz en lux o millicandela.En vez de, se puede esperar que sólo sea capaz de determinar los cambios de luz básicos.
Para la mayoría de las aplicaciones sensibles a la luz, como: ¿es claro o oscuro afuera?, ¿hay algo frente al sensor (que bloquearía la luz)?,¿Hay algo que interrumpe un haz láser?, o “cuál de los múltiples sensores tiene la mayor cantidad de luz que lo golpea”, las fotocélulas pueden ser una buena opción!

Aplicaciones

Fotometría automática de la cámara
Control de la luz solar en interiores
Control industrial
Lámpara de control óptico
Muestra de control óptico
Control fotoeléctrico
Anunciador
Interruptor de control óptico
Juguetes electrónicos
El proverbial electrónico de vlitional

Características

Dissipación de potencia admisible (PD):200 mW (Deratado superior a 25 °C:1.0 mW/°C)
Válvula de tensión máxima aplicada (a 25°C):200V CC o AC
Intervalo de temperatura ambiente (TA) : -30 °C + 70 °C
Resistencia a la luz a 10 lux: 10-20KΩ (2854k temperatura de color) y 2h de pre-iluminación a 400-600 lux antes de enviar mensajes de texto.)
Resistencia de oscuridad a 0Lux:.2MΩ; Respuesta espectral máxima:560Nm

Las actuaciones

- ¿Por qué no lo hace? Descargar¿Cómo se llama?

Las notas:
1Para evitar las resistencias sensibles a la luz en el ambiente húmedo y de alta temperatura.
2En el uso del proceso, el tiempo de soldadura se acortó tanto como fue posible.
3.Tenga en cuenta que la ubicación de soldadura con plomo debe estar a 3 mm de la base cerámica (mm) o más.

Cómo medir la luz con una fotocélula

Como hemos dicho, la resistencia de una fotocélula cambia a medida que la cara se expone a más luz.la resistencia bajaEste gráfico indica aproximadamente la resistencia del sensor a diferentes niveles de luz. Recuerde que cada fotocélula será un poco diferente, así que use esto sólo como una guía!

Condiciones de ensayo

Voltagem externa máxima: La tensión máxima puede ser impuesta constantemente en los componentes en la oscuridad.

Resistencia a la oscuridad:Resistencia que se obtiene al cerrar la luz de 10 lux durante 10 segundos.La resistencia que se obtiene después de 400-600lux luz durante 2 horas, prueba con la luz estándar (CCT:2854K) 10 lux para obtener el valor.

D Valor: La relación se obtiene a partir de la resistencia estándar en 10 luxos de iluminación y 100 luxos de iluminación.

Lg (R10/R100)

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Lg (100/10)

R10、R100 el valor de la resistencia en 10 lux y 100 lux, respectivamente (tolerancia γ ′s es ±0,1)

Algunos datos básicos

Estas estadísticas son para la fotocélula en la tienda Adafruit que es muy similar a la GM11528.Aunque todos trabajan más o menos igualSi existe una hoja de datos, deberá consultarla.

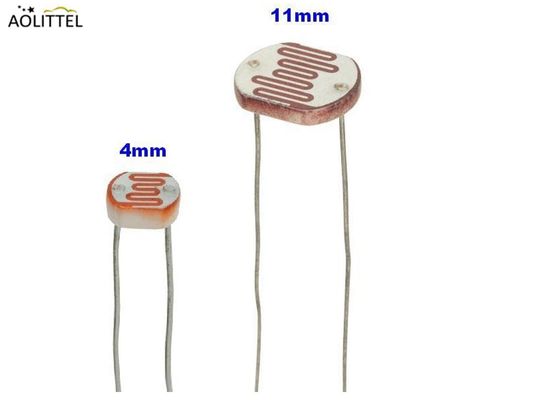

Tamaño: redondo, 11 mm/0.4 " de diámetro.
Rango de resistencia: 200KΩ (oscuridad) a 10-20KΩ (10 luces de brillo)
Rango de sensibilidad: 560nm, las células CdS responden a la luz entre las longitudes de onda de 400nm (violeta) y 600nm (naranja), alcanzando su punto máximo en aproximadamente 520nm (verde).
Fuente de alimentación: 200VDC casi cualquier cosa hasta 100V, utiliza menos de 1mA de corriente en promedio (depende del voltaje de la fuente de alimentación)
En la hoja de datos véase el título
Dos notas de aplicación sobre el uso y la selección de las fotocélulas donde casi todos estos gráficos se toman de

Ejemplo personalizado

La personalización está disponible con requisitos detallados!
