Name: Tenedor cilíndrico PTF-45 del fusible del PWB de la vertical 5x20m m de Shocksafe 10 amperios 250 voltios con el tapón de tuerca 10 milímetros de espaciamiento del Pin
Brand: Aolittel Technology Co.,Ltd
SKU: PTF-45
Price: 0.30 USD
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Punto de trabajo: Se trata de un sistema de control de la velocidad.

Color: Negro

Calificación actual: 10A

El Monte: THT, vertical tubular

Rango de temperatura de funcionamiento: -30° - +85°C

Espaciado entre pines/pintura del terminal: 10 mm (0,394")

Válvulas de tensión: 250 VAC

Aceptación de potencia nominal: 2.5W

Aplicación de los fusibles: Fuentes para tubos

Tamaño del fusible: 5x20 mm

Material del cuerpo: de plástico térmico

Calificación de inflamabilidad: Se aplican las siguientes medidas:

Resistencia de contacto: Se aplican las siguientes medidas:

Longeza de las pistas: 6 mm

Diámetro de agujero de montaje: 0.5 mm

Dimensiones del cuerpo: 12.9*32.8 mm

Peso bruto: 6,5 g

Categoría de seguridad contra golpes: El PC2

Grado de protección: Protección IP20

Estándar: VDE EN 60127-6 y UL4248-1 +C22.2 no.4248-1

Resaltar:

tenedor impreso del fusible de la placa de circuito

soporte del PWB del tenedor del fusible

Información básica

Lugar de origen: China

Nombre de la marca: Ao littel

Número de modelo: PTF-45

Pago y Envío Términos

Detalles de empaquetado: Bulto, 6.5g/Piece

Tiempo de entrega: 10 días laborables

Condiciones de pago: T / T, Western Union

Capacidad de la fuente: 10.000.000 pedazos por mes

Galería

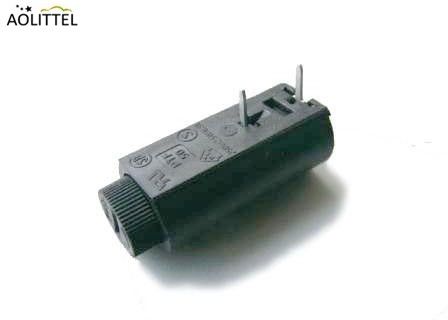

Tenedor cilíndrico PTF-45 del fusible del PWB de la vertical 5x20m m de Shocksafe 10 amperios 250 voltios con el tapón de tuerca 10 milímetros de espaciamiento del Pin

Descripción de producto

Protección contra golpes cilindrica vertical 5x20 mm PTF-45 10 Amperios 250 Voltios con tapa de tornillo con espaciado de 10 mm

Descripción

Ao littel PCB Fuse Holder PTF-45 con tapa de tornillo fue diseñado para 5x20mm tanto el fusible de vidrio como el fusible de tubo de cerámica.8 mm de altura, 10 mm de distancia de pin a pin, 10 Amp, 250 voltios.

¿Qué es lo que quiere decir? Descargar¿Cómo se llama?

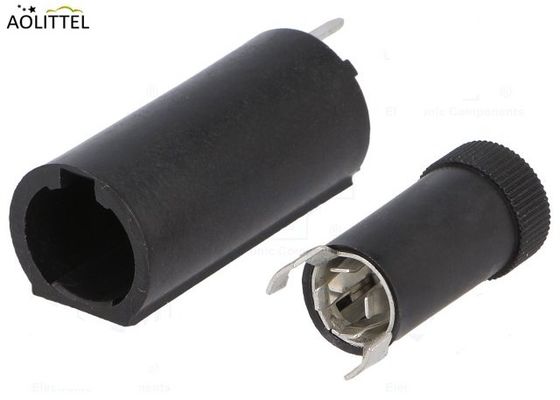

Tenedor cilíndrico PTF-45 del fusible del PWB de la vertical 5x20m m de Shocksafe 10 amperios 250 voltios con el tapón de tuerca 10 milímetros de espaciamiento del Pin 1

Dimensión

Unidad: mm

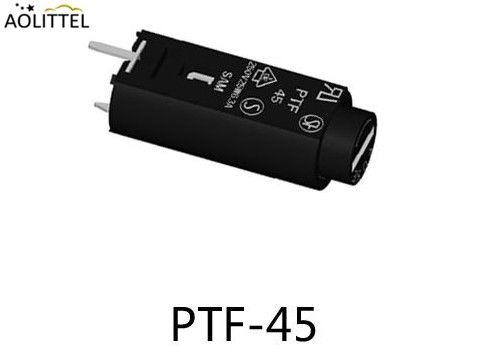

Tenedor cilíndrico PTF-45 del fusible del PWB de la vertical 5x20m m de Shocksafe 10 amperios 250 voltios con el tapón de tuerca 10 milímetros de espaciamiento del Pin 2

Especificación

Nombre	Contenedor de fusible para PCB
P/N	PTF-45, también conocido como PTF-45.
El color	Negro
Corriente nominal	10Amp
Válvulas de tensión	250 V CA
El Monte	Vértica tubular
Rango de temperatura de funcionamiento	-30° - +85°C
Espaciado de pin a pin	10 mm (0,394")
Aceptación de potencia nominal	2.5W
Temperatura admisible del aire ambiente	El uso de materiales de acero
Estándar VDE	No obstante lo dispuesto en el artículo 4, apartado 1, letra a), del Reglamento (CE) no 396/2005
Norma UL/CUL	No obstante lo dispuesto en el artículo 4, apartado 1, letra a), del Reglamento (CE) no 396/2005
Fuseo adecuado	Fuse de tubo de vidrio / cerámica 5x20mm. ((Ao pequeña serie BTC / STC)
Resistencia de contacto	< 5 mOhm
Categoría de seguridad contra golpes	El PC2
Grado de protección	Protección IP20
Vivienda	PBT - UL 94 V0
Forma de las piezas	De forma cilíndrica

Curva de potencia frente a la temperatura

Tenedor cilíndrico PTF-45 del fusible del PWB de la vertical 5x20m m de Shocksafe 10 amperios 250 voltios con el tapón de tuerca 10 milímetros de espaciamiento del Pin 3

¿Cuál es la diferencia entre un bloque de fusibles y un soporte de fusibles PCB?

Un bloque de fusibles contiene varios soportes de fusibles que se agrupan juntos.como en aplicaciones de automóviles donde un bloque de fusibles se puede encontrar dentro del compartimento del motor y otro bloque de fusibles se coloca dentro de la cabina de pasajeros justo debajo del salpicadero.. Un bloque de fusibles sirve la misma función que la caja principal de unión CB o paneles eléctricos principales que se encuentran en las casas residenciales..
Los soportes de fusibles son donde el fusible está realmente montado y donde los cables eléctricos están conectados a su tamaño y forma siguen la construcción física del fusible

Ejemplo - Comprar un fusible de alta calidad y un contenedor de fusible de PCB evitaría problemas para el funcionamiento futuro.

Temática	¿Tengo fusibles malos o portafusibles de PCB malos?
El problema	Mi soporte de fusible se ha derretido, a pesar de que el fusible no ha explotado, ¿significa esto que mi equipo está defectuoso y está tomando demasiada corriente?
Causas	Si el fusible en sí no ha estallado pero el soporte del fusible se ha derretido, indica que el equipo no está absorbiendo una corriente excesiva, sino que el soporte del fusible estaba teniendo un mal contacto con el fusible.El calentamiento en un circuito eléctrico siempre es causado por la corriente que fluye a través de una resistenciaSi hay una resistencia significativa en el contacto entre el fusible y el soporte del fusible, la corriente muy por debajo de la calificación del fusible puede causar suficiente calentamiento para fundir el soporte del fusible. Aunque la resistencia inicial puede ser menor y el calentamiento inicial puede no ser suficiente para derretir el soporte del fusible,el calentamiento puede causar oxidación de las conexiones metálicasEsto acelera el efecto de calentamiento hasta que hay una avalancha de calentamiento/resistencia cada vez mayor,lo que puede parecer una falla repentina incluso algún tiempo después de la instalación. La respuesta simple es... si el fusible no ha explotado el equipo no está tomando demasiada corriente.
Solución	Siempre utilice fusibles y portafusibles de buena calidad.para corrientes más altas (20A o más) es esencial utilizar fusibles y portafusibles de buena calidad, por ejemplo, productos de estilo "Maxifuse", "Megafuse" o "MTA" Midi.
