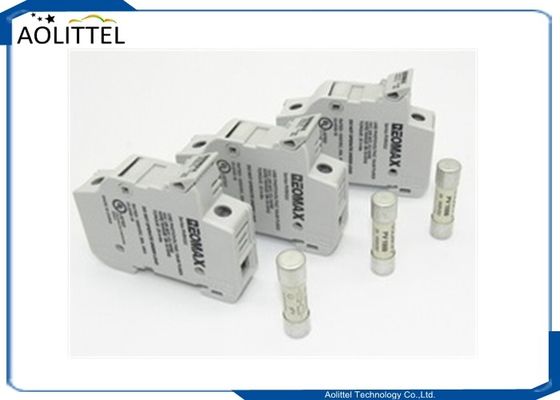

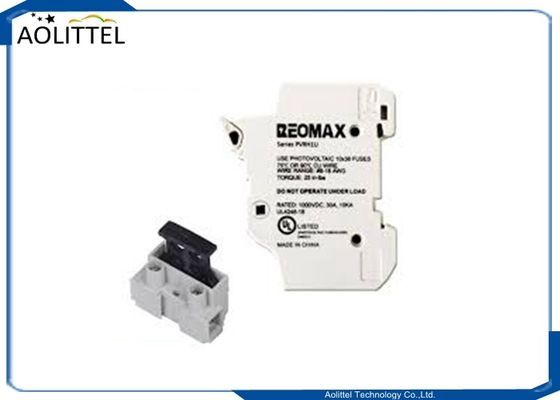

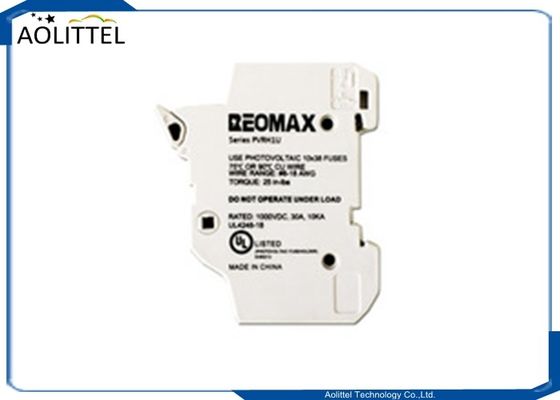

Asegurador de energía 1 polo 30A Soportador de fusibles de montaje de ferrocarril PVRH1U Para tubo cerámico de 10x38 mm Cartucho solar fotovoltaico Fuso 1000VDC
En general
El portador del fusible enano proporciona protección al personal al instalar y quitar los fusibles debido a su diseño seguro al tacto.La serie PVRH1U es ideal para aislar las cuerdas de los módulos fotovoltaicos durante el mantenimiento, pero no está diseñado para romper la carga.
El valor de 1000VDC cuando se utilice con una serie de fusibles enanos con FPS o FLU
Se puede montar en un carril de 35 mm
Instalación y desmontaje de fusibles seguros y fáciles: no se requieren tiradores o herramientas especiales.
Diseño compacto
Compatible con RoHS y libre de plomo (Pb)
Los contenedores de fusibles estándar DIN
Interruptores/desconectores de carga de fusibles de tipo industrial HRC de tipo NH con montaje de superficie de 3 polos de estilo europeo.
Descripción
Calificaciones de agencia de hasta 1000 Vdc para su uso con fusibles solares fotovoltaicos.
Se utiliza con alambre de 75 o 90 °C, alambre de hebras finas, terminales de pala y barras de peinado.
Diseñado de acuerdo con la norma UL 4248-18
Material libre de plomo y halógeno
| Atributo |
Valor |
| Tamaño del fusible |
10 x 38 mm |
| Calificación actual |
30A |
| Nivel de tensión |
1000 V de corriente continua |
| Número de polacos |
1 |
| Materiales del caso |
De plástico |
| Tamaños de fusibles compatibles |
10 x 38 mm |
Características/beneficios
• El diseño de seguridad táctil ofrece protección al reemplazar los fusibles
• Diseño compacto
• 35 mm DIN de montaje en rieles

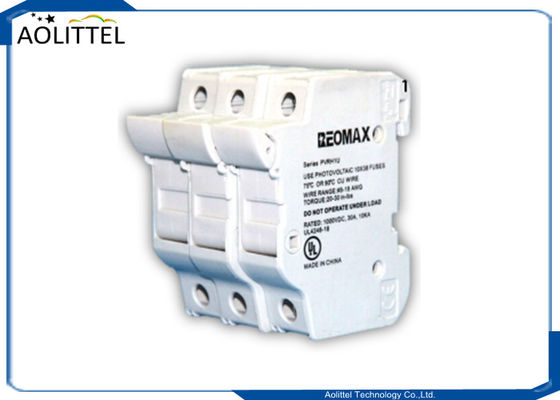

• Disponible en configuraciones de 1, 2, 3 y 4 polos
• No se requieren tiradores de fusibles ni herramientas para extraerlos
• Seguridad para dedos
• Montaje de rieles DIN
• Huella compacta
• Cambio de fusible rápido y fácil
- Instalable en rieles DIN
- Disponible tanto con indicación como sin ella
- Disponible hasta 30 Amperios
Especificaciones
| Voltado y corriente |
Se aplicarán las siguientes medidas: |
| Clasificación de las terminales |
Cables sólidos, en rosca, en rosca fina, en rodillo de espada, en barra de recubrimiento; cables simples y dobles; cables de Cu a 75°C y 90°C |
| Clasificación de la SCCR |
Las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. |
| El fusible |
Fusiles REOMAX de la serie PV1000 |
| Rango del cable |
# 18 a # 4 (0,8 mm2 a 21,1 mm2) |
| Variaciones de par |
30 lb-In (3,4 N•m) máximo |
| Calificaciones de inflamabilidad |
UL 94V0, autoextinguible |
| Rango de temperatura de almacenamiento y operación |
-20°C a +120°C |
Dimensión mm (** pulgadas)
Los soportes de fusibles modulares están diseñados en varias versiones con indicador de fusible, con microswitch, 690V y 24V DC y vienen en una combinación de microswitch fusion, pre-break y detección de enlace de fusible.La gama completa de versiones está disponible con soporte de etiqueta para garantizar una buena identificación del circuitoLos accesorios de seguridad IP20 están disponibles en las zonas de terminales.Los tenedores de fusibles y el microinterruptor vienen con accesorios para el montaje de varios postes.
La unidad de diseño compacto se utiliza para cables de sección de 10 mm2. The fuse holders are composed of high performance polymer with greater than 300 °C of fusion temperature to ensure safety margin against any possibilities of fuse overheating when rated power acceptance of the fuse holder is exceededLa zona de ventilación optimizada mejora la disipación del calor.Los soportes de fusibles incluyen fijaciones DIN de 2 posiciones y pueden fijarse o desfijarse en el carril DIN con la ayuda de las mismas herramientas de tornillo que se utilizan para la fijación de terminales de cable
