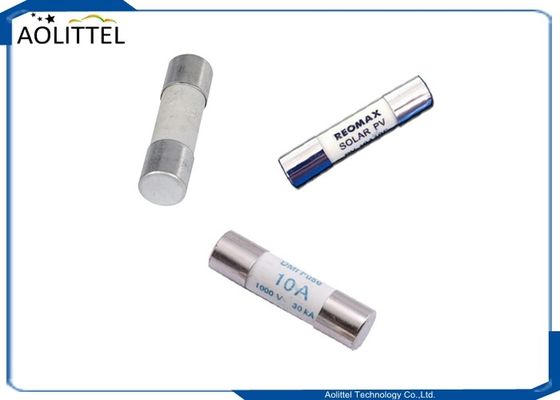

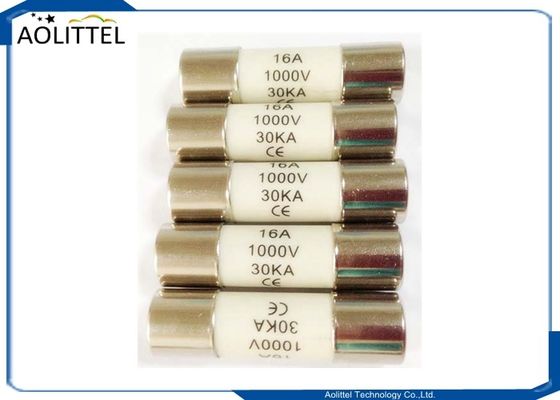

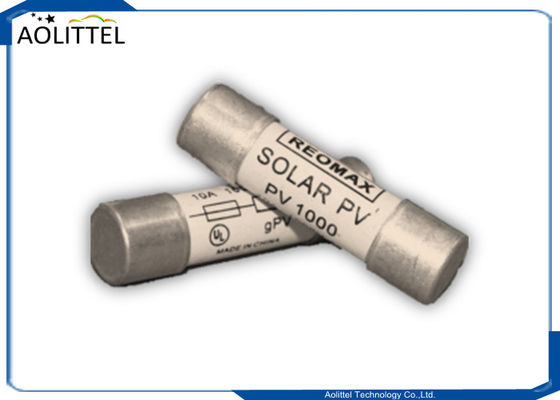

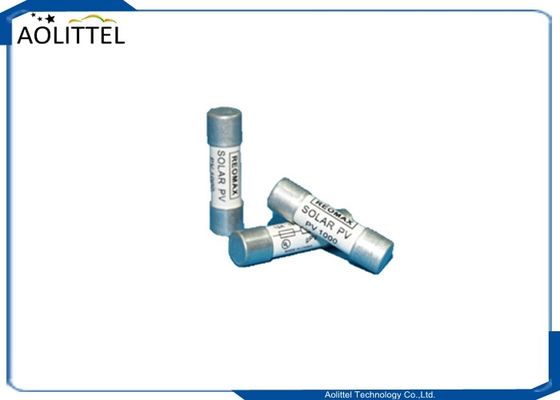

5AG 10x38mm Cilindro Enlace enano Fuso de tubo fotovoltaico cerámico 10A 1000V gPV Para multimetros digitales Panel solar
Descripción
La serie de enlaces de fusibles de protección solar PV1000 ha sido diseñada específicamente para la protección de sistemas fotovoltaicos (PV),Esta familia de fusibles de estilo Midget (10 x 38 mm) puede proteger con seguridad los módulos fotovoltaicos y los conductores de las condiciones de sobrecorriente inversaA medida que los sistemas fotovoltaicos han crecido en tamaño, también lo han hecho los requisitos de voltaje correspondientes.Este aumento en el voltaje del sistema se ha destinado típicamente a minimizar la pérdida de energía asociada con largas carreras de conductoresLos dispositivos de protección de circuito estándar no están diseñados para proteger completamente los paneles fotovoltaicos. Sin embargo, la serie PV1000 debe interrumpir de forma segura los circuitos defectuosos hasta este nivel de voltaje exigente..
AOLITTEL ofrece más de 11 ampères para satisfacer requisitos específicos en una variedad de aplicaciones.
La serie PV1000 de fusibles fotovoltaicos de 10x38mm, 1000Vdc son para proteger e aislar las cuerdas fotovoltaicas.condiciones de corriente de alto ciclo y corriente de baja falla (corriente inversa)Cuatro estilos disponibles para flexibilidad de aplicación
Fusiles cerámicos de 10 x 38 mm, 10 Amp, 1000 V. Comúnmente utilizados en circuitos de protección de multimetros digitales.
Los fusibles enanos de 10x38 mm ayudan a proporcionar una protección suplementaria contra la sobrecorriente y tienen la capacidad de limitar las corrientes con fiabilidad de acción rápida.Los fusibles enanos de 10x38 mm se pueden utilizar en una variedad de aplicaciones. Seleccione una serie a continuación en función de las necesidades eléctricas de su sistema.
Características
• Cumple con las normas fotovoltaicas UL e IEC para su aceptación mundial
• Baja pérdida de vatios para la eficiencia energética
• Bajo rendimiento de subida de temperatura para dimensionamiento más preciso
• La versión de terminales de encrucijado en línea es fácil de aplicar en la construcción de arneses de alambre
Aplicaciones típicas
• Cajas combinadoras
• Inversores
• Arneses de alambre fotovoltaico
Tamaño (mm)
Especificación
|
La parte No.
|
Nombrado
En la actualidad
|
Nombrado
Válvula de tensión
|
Se rompe
Capacidad
|
I2t (A2S)
|
Pérdida de vatios (W)
|
| Pre-arcado |
Total a 1000 V |
0.8 En |
1.0En |
| PV1000.1A |
1a |
Las demás:
(Dirección general)
|
10kA,
Constante de tiempo
Se trata de un
|
0.15 |
0.4 |
0.8 |
1.5 |
| PV1000.2A |
2A |
1.3 |
3.4 |
0.7 |
1.1 |
| PV1000.3A |
3A |
4 |
12 |
0.8 |
1.3 |
| El PV1000.3.5A |
3.5A |
6.5 |
20 |
0.9 |
1.4 |
| PV1000.4A |
4A |
10 |
28 |
1.1 |
1.4 |
| El número de unidades de producción será el siguiente: |
5A |
19 |
50 |
1.1 |
1.4 |
| PV1000.6A |
6A |
32 |
93 |
1.2 |
1.8 |
| PV1000.8A |
8A |
3.2 |
33 |
1.2 |
2.2 |
| PV1000.10A |
10A |
30 |
70 |
1.3 |
2.3 |
| PV1000.12A |
12A |
50 |
200 |
1.5 |
2.8 |
| PV1000.15A |
15A |
60 |
230 |
1.8 |
3 |
Recomendaciones de instalación
Proponga la forma de instalación como se muestra en la siguiente imagen.
A. Instalación de abrazaderas de fusibles
B.Kit de ensamblaje para soportes de varios polos (1/2/3/4 polos)
Embalaje
En bruto
10 piezas por bolsa de polietileno; 1 bolsa de polietileno por caja interior; 18 cajas interiores por cartón exterior ((6 * 3 niveles)
A. Caja interior: 54x42x23 mm B. Caja exterior: 24x17x11 cm
Contenedor de fusible fotovoltaico adecuado
