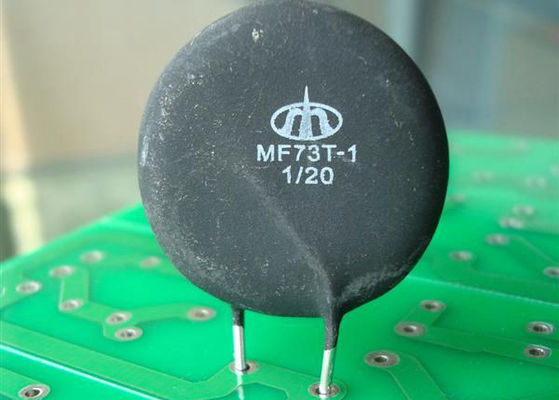

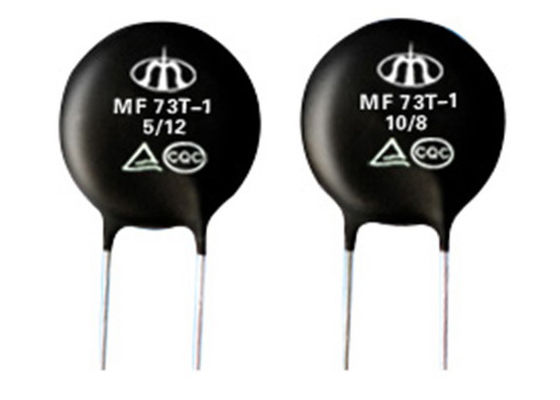

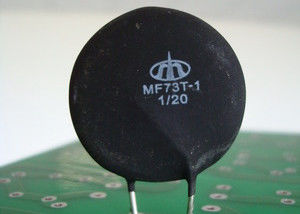

Ametherm SL322R025 Limitador de corriente de entrada de alta potencia cruzada MF73T-1 2/25 NTC Termistor 2Ohm 25A 3300uF 5W 35mm Dia
Descripción
Los termistores Power NTC de la serie MF73T-1 proporcionan supresión de corriente de entrada para electrónica sensible como fuentes de alimentación, UPS, inversores, etc.Conectando un MF73T-1 en serie con la fuente de energía limitará las sobretensiones de corriente generalmente creadas al encender.
¿Qué es lo que está pasando?
Descargar¿Qué es esto?
Aplicación
• Fuentes de alimentación de conmutación de alta potencia, conversión de energía, potencia UPS.
• Cargador de baterías de alta potencia, cargador de baterías de vehículos eléctricos.
• Luces LED de alta potencia, lámparas electrónicas de ahorro de energía de alta potencia y otras lámparas.
Especificación para MF73T-1 2/25
| Nombre del producto |
Limitador de corriente de entrada de alta potencia NTC termistor |
| Número de la parte |
MF73T-1 2/25 |
| Dimensión |
| D=41 mm máximo |
F: 18 ± 1,5 mm |
| L1:min.25 mm |
T: 12 mm como máximo. |
| d: 2,0 ± 0.05 |
|
|
| Material de plomo |
Los demás productos de la partida 9302 |
| Revestimiento |
Resina de silicona |
| Resistencia de energía cero a 25C |
2Ω ± 20% |
| B Valor 25/50 |
2600 ± 10% |
| Corriente máxima en estado estacionario |
25A |
| Capacidad máxima 240 Vac |
3300 uF |
| Coeficiente de disipación térmica |
45 mW/°C |
| Constante de tiempo térmico |
280 Sec |
| Resistir el voltaje 500V/AC 1min |
No hay avería ni flashover |
| Resistencia de aislamiento 500V/DC 1min |
≥ 500MΩ |
| Temperatura de funcionamiento |
-40 °C 200 °C |
| Potencia nominal máxima |
5.0W |
Los asuntos necesitan atención
1 USOS DE este producto: inhibición de la corriente de sobretensiones;
2 Cuando se soldan las piezas de soldadura con hierro de soldadura, el lugar de soldadura debe estar a al menos 2 mm de distancia de la capa de recubrimiento y la temperatura de soldadura debe ser inferior a 360 °C, el tiempo de soldadura < 3 s
3Temperatura de almacenamiento: -10 °C ∼ 40 °C;humedad de almacenamiento: ≤ 75% RH;
4 Evite la corrosión del aire o la luz solar
Conservar de nuevo después de abrir el envase.
6 Período de conservación: 1 año
Características
• Pequeño tamaño, alta potencia, protección fiable contra sobretensiones.
• Alta constante de material (valor B),
• Baja resistencia residual
• Alta corriente de estado estacionario, larga duración, alta fiabilidad
• Conveniente para la instalación de PCB, amplio rango de funcionamiento

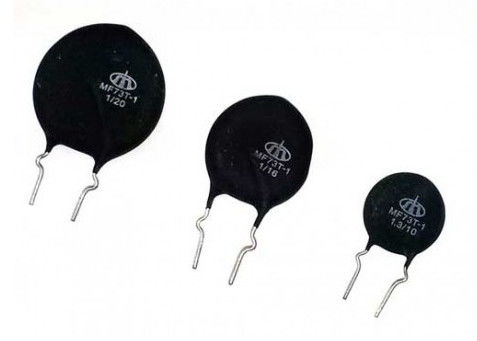

Número de las piezas del termistor NTC de la serie MF73T-1
Dimensión del termistor NTC de la serie MF73T-1(mm)
| |
D15 |
D20 |
D25 |
D30 |
D35 |
| Dimensiones del chip |
ø 15 |
ø 20 |
ø 25 |
ø 30 |
ø 35 |
| (Dmax) |
17.5 |
22.5 |
29 |
36 |
41 |
| Diámetro total (mm) |
| (Tmax) |
6 |
7 |
8 |
8.5 |
10 |
| El espesor (mm) |
| (F ± 1,5) |
7.5 |
10 |
10 |
10 |
* 18 |
18 |
| Poniendo en marcha el sistema de medición |
| (d ± 0,05) |
0.8 |
1 |
1 |
1.2 |
* 1.6 |
1.8 |
* 2.0 |
| Dia de plomo (mm) |
| (L) min |
25 |
25 |
25 |
25 |
25 |
| Duración de los cables (mm) |
| (L1) min |
17 |
17 |
17 |
|
|
| Duración de los cables (mm) |
| Conducciones estándar |
(I) |
(II) El Consejo |
(II) El Consejo |
(II) El Consejo |
(II) El Consejo |
| Figura |
En el interior. |
Es recto. |
Es recto. |
Es recto. |
Es recto. |
| Puntos de venta opcionales |
(II) El Consejo |
(III) El Consejo Europeo |
(III) El Consejo Europeo |
|
|
| Figura |
Es recto. |
Fuera de la perforación |
Fuera de la perforación |
|
|
| Peso (g). |
3.1 |
6.2 |
8.8 |
20.5 |
28.8 |
| Aproximadamente |
Ilustración:En general se utiliza el alambre de plomo largo doblado, véase la figura II * Norma
Especificaciones técnicas de los termistores NTC de la serie MF73T-1
Temperatura de trabajo: -55 ~ 200 °C
Parte No.
MF73T-1 |
Res +20%
(Ω) |
Max. ¡Ahora mismo!
Corriente de estado
Lmax (A) |
Aproximadamente R
de MaxCurrent
Rmax (Ω) |
Ø15 mm Diámetro del chip MF73T-1 Serie NTC termistores
Potencia máxima nominal Pmax (W): 3.5
Coeficiente de disipación (mW/†C): ≥ 22
Constante de tiempo térmico (S): ≤ 75 |
| 1.3/10 |
1.3 |
10 |
0.034 |
| 1.5/10 por ciento |
1.5 |
10 |
0.036 |
| 2.5/9.5 |
2.5 |
9.5 |
0.044 |
| 5/8 |
5 |
8 |
0.058 |
| 6/7 |
6 |
7 |
0.069 |
| El 7/7 |
7 |
7 |
0.078 |
| ¿Qué es esto? |
8 |
7 |
0.084 |
| ¿Cómo se hace esto? |
10 |
7 |
0.098 |
| ¿Cómo se hace esto? |
12 |
6 |
0.116 |
| ¿Qué es el amor? 15/6 |
16 |
6 |
0.129 |
| El 20/6 |
20 |
6 |
0.136 |
| 30/5 |
30 |
5 |
0.165 |
| 47/4 |
47 |
4 |
0.257 |
| 120 y medio.5 |
120 |
2.5 |
0.652 |
Parte No.
MF73T-1 |
Res +20%
(Ω) |
Max. ¡Ahora mismo!
Corriente de estado
Lmax (A) |
Aproximadamente R
de MaxCurrent
Rmax (Ω) |
Ø20 mm Diámetro del chip MF73T-1 Serie NTC termistores
Potencia máxima nominal Pmax (W): 5.0
Coeficiente de disipación (mW/†C): ≥ 28
Constante de tiempo térmico (S): ≤ 110 |
| 0.7/16 |
0.7 |
16 |
0.026 |
| ¿Qué es el amor? 1/16 |
1 |
16 |
0.027 |
| 1.5 / 15 |
1.5 |
15 |
0.030 |
| 2/14 |
2 |
14 |
0.035 |
| 2.5/13 |
2.5 |
13 |
0.038 |
| 3/12 |
3 |
12 |
0.040 |
| 4/12 |
4 |
12 |
0.043 |
| 4.7/12 |
4.7 |
12 |
0.046 |
| ¿Qué es esto? |
5 |
12 |
0.047 |
| ¿Qué hay de nuevo? 6/11 |
6 |
11 |
0.052 |
| 6.8/10 |
6.8 |
10 |
0.055 |
| ¿Qué es esto? 7/9 |
7 |
9 |
0.056 |
| ¿Qué es el amor? |
10 |
8 |
0.085 |
| 12/7. ¿Qué quieres decir?5 |
12 |
7.5 |
0.098 |
| ¿Qué es el amor? |
15 |
7 |
0.112 |
| 18/7 |
18 |
7 |
0.123 |
| 20/7 |
20 |
7 |
0.132 |
Parte No.
MF73T-1 |
Res +20%
(Ω) |
Max. ¡Ahora mismo!
Corriente de estado
Lmax (A) |
Aproximadamente R
de MaxCurrent
Rmax (Ω) |
Ø25 mm Diámetro del chip MF73T-1 Serie NTC termistores
Potencia máxima nominal Pmax (W): 7.0
Coeficiente de disipación (mW/†C): ≥ 30
Constante de tiempo térmico (S): ≤ 130 |
| 0.5 / 22 |
0.5 |
22 |
0.017 |
| 0.7 / 22 |
0.7 |
22 |
0.017 |
| ¿Qué es el amor? 1/20 |
1 |
20 |
0.021 |
| 1.5/19 |
1.5 |
19 |
0.024 |
| 2/18 |
2 |
18 |
0.026 |
| 2.5/16 |
2.5 |
16 |
0.029 |
| 3/15.5 |
3 |
15.5 |
0.032 |
| ¿Qué es la verdad? |
4 |
15 |
0.039 |
| 4.7 / 14 |
4.7 |
14 |
0.044 |
| 5/14 |
5 |
14 |
0.047 |
| 6.8/12 |
6.8 |
12 |
0.061 |
| 7/11 |
7 |
11 |
0.064 |
| ¿Qué es esto? |
8 |
10 |
0.079 |
| 10/10 |
10 |
10 |
0.084 |
| ¿Qué es esto? 12/9 |
12 |
9 |
0.102 |
| ¿Qué es el amor? |
15 |
8 |
0.117 |
| 18/8 |
18 |
8 |
0.132 |
| 20/8 |
20 |
8 |
0.132 |
Parte No.
MF73T-1 |
Res +20%
(Ω) |
Max. ¡Ahora mismo!
Corriente de estado
Lmax (A) |
Aproximadamente R
de MaxCurrent
Rmax (Ω) |
Ø30 mm Diámetro del chip MF73T-1 Serie NTC termistores
Potencia máxima nominal Pmax (W): 8.0
Coeficiente de disipación (mW/†C): ≥ 40
Constante de tiempo térmico (S): ≤ 190 |
| 0.5/30 |
0.5 |
30 |
0.013 |
| 1 / 30 |
1 |
30 |
0.014 |
| 1.5/25 |
1.5 |
25 |
0.016 |
| ¿Qué es esto? 2/23 |
2 |
23 |
0.019 |
| 2.5/20 |
2.5 |
20 |
0.023 |
| 3/19.5 |
3 |
19.5 |
0.026 |
| 4/19 |
4 |
19 |
0.031 |
| 4.7/18 |
4.7 |
18 |
0.035 |
| ¿Qué es esto? 5/17 |
5 |
17 |
0.037 |
| 6.8/16 |
6.8 |
16 |
0.043 |
| ¿Qué es el amor? |
7 |
15 |
0.044 |
| El 14 de agosto |
8 |
14 |
0.049 |
| 10/13 |
10 |
13 |
0.056 |
| ¿Cómo se hace esto? |
12 |
12 |
0.067 |
| ¿Qué es el amor? 15/11 |
15 |
11 |
0.078 |
| 18/10 |
18 |
10 |
0.092 |
| 29 de septiembre |
20 |
9 |
0.113 |
Parte No.
MF73T-1 |
Res +20%
(Ω) |
Max. ¡Ahora mismo!
Corriente de estado
Lmax (A) |
Aproximadamente R
de MaxCurrent
Rmax (Ω) |
Ø35 mm Diámetro del chip MF73T-1 Serie NTC termistores
Potencia máxima nominal Pmax (W): 9.0
Coeficiente de disipación (mW/†C): ≥ 55
Constante de tiempo térmico (S): ≤ 280 |
| 0.5/32 |
0.5 |
32 |
0.01 |
| 1/32 |
1 |
32 |
0.011 |
| 1.5/28 |
1.5 |
28 |
0.013 |
| ¿Qué es esto? 2/25 |
2 |
25 |
0.017 |
| 2.5/23 |
2.5 |
23 |
0.020 |
| ¿Cómo se hace esto? |
3 |
22 |
0.023 |
| 4/21 |
4 |
21 |
0.026 |
| 4.7/20 |
4.7 |
20 |
0.029 |
| 5/19 |
5 |
19 |
0.030 |
| 6.8/18 |
6.8 |
18 |
0.035 |
| ¿Qué es esto? 7/17 |
7 |
17 |
0.037 |
| 8/16 |
8 |
16 |
0.041 |
| ¿Qué es el amor? |
10 |
15 |
0.045 |
| ¿Qué es esto? |
12 |
14 |
0.051 |
| ¿Qué es el amor? 15/13 |
15 |
13 |
0.060 |
| 18 de noviembre |
18 |
11 |
0.072 |
| 20/10 |
20 |
10 |
0.089 |
