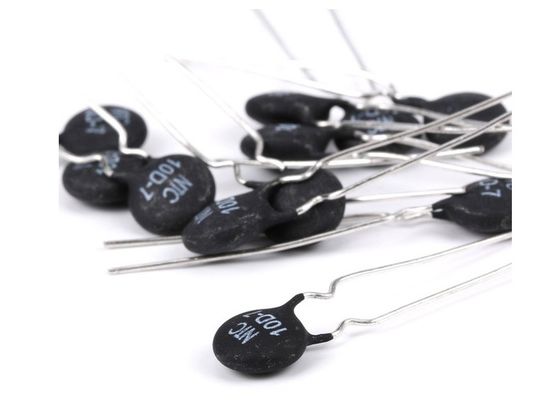

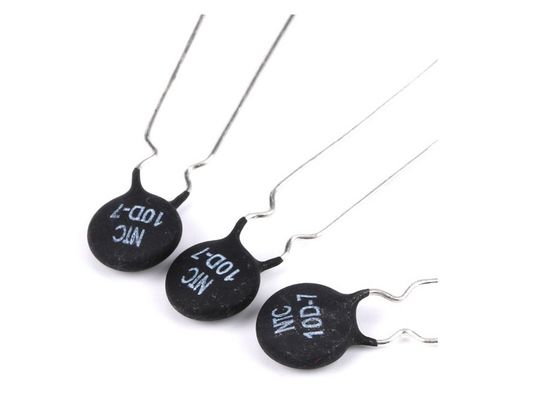

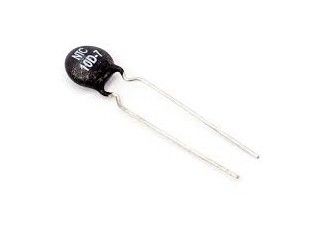

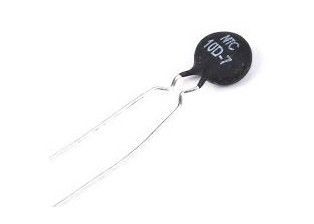

Sobretensión que limita MF72 la supresión de Posistor del resistor termal del disco NTC 10D-7 10D7 del resistor del termistor del poder NTC
Descripción
Este producto suprime con eficacia las sobretensiones se generan que al cambiar reguladores del poder
se giran.
El termistor de NTC tiene que ser conectado en serie con el circuito de la fuente de energía para evitar la sobretensión en instante en que se giran los circuitos electrónicos. El dispositivo puede suprimir con eficacia la sobretensión, y su consumo de la resistencia y de energía puede ser reducido grandemente después que con el efecto continuo de la corriente para no afectar a la corriente normal del trabajo. Por lo tanto el termistor del poder NTC es el instrumento más conveniente y más eficiente contener la sobretensión y proteger los dispositivos electrónicos contra el daño.
Características
1. La ventaja no se contiene en el elemento de cerámica, las terminaciones, la soldadura para la conexión interna y la resina de la capa.
2. El más conveniente para las fuentes de alimentación menos que las características excelentes de la recuperación 100W 3. debido a la capa de la resina con características de calor excelentes
4. altamente confiable
Usos
1. Fuentes de alimentación de la transferencia
2. monitores de la CRT
3. televisiones de color
4. fuentes de alimentación del VCR
5. Otros circuitos de poder
Parámetros y dimensión principales
P/N |
Clasificado Resistencia |
(a) | D | L | F |
Dimensiones (Unidad: milímetro) |
|
Max. Steady Corriente del estado |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
Circuito del uso
Determinación de la corriente permisible
ROBUSTEZ DE TERMINACIONES
Las ventajas cumplen los requisitos de IEC 60068-2-21.
Prueba | Condiciones de prueba | Observaciones |
Resistencia a la tensión | Prueba Ua1: Sujete el cuerpo con una fuerza aplicado a cada ventaja 10 [N] para 10 [s] |
Ningún daño visible |
Resistencia de flexión | Prueba Ub: Sujete el cuerpo con dos 90°-bends adentro dirección opuesta en una fuerza de 10 [N] |
Ningún daño visible (Pele apagado de la capa a lo largo del lleve aceptado) |
Requisitos mecánicos
Artículo | Requisitos | Método de prueba |
1.Solder-ability | Los terminales serán estañados uniformemente, y su area≥95% | Sumergiendo los terminales del theNTC a una profundidad de 15m m en un baño que suelda de 245±5℃ y al lugar de 6m m lejos del cuerpo de NTC para 3±0.5s (véase IEC68-2-20 /GB2423.28 TA) |
2.Resistance al calor que suelda |
Daño mecánico no visible. ΔR/RN el ≤20% (=∣RN-RN'∣ de ΔR) |
Sumergiendo los terminales de NTC a una profundidad de 15m m en un baño que suelda de 260±5℃ y al lugar para 6m m abajo del cuerpo de NTC para 3±0.5s.After recovering4-5h debajo de 25±2℃. El valor clasificado RN de la resistencia del poder cero será medido. (Véase la TB de IEC68-2-20 /GB2423.28) |
3.Strength del terminal de la ventaja |
Ningún explote ΔR/RN el ≤20% (=∣RN-RN'∣ de ΔR) |
Sujete el cuerpo y aplique una fuerza gradualmente a cada ventaja hasta 10N y entonces guarde para 10sec, lleve a cabo el cuerpo y aplique una fuerza a cada ventaja hasta 90°slowly en 5N en dirección de eje de la ventaja y después guarde para 10sec, y haga esto en la repetición opuesta de la dirección para el otro terminal. Después de recuperar 4~5h debajo de 25±2℃, el valor clasificado RN de la resistencia del poder cero será medido. (Véase IEC68-2-21/GB2423.29 UA/Ub) |
Prueba de confiabilidad
Artículo | Requisitos | Método de prueba |
1.Temp. Prueba de ciclo |
Daño mecánico no visible. ΔRN/RN EL ≤20% (=∣RN-RN'∣ de ΔR) |
TA: - TB de 40±3℃/30min→25±2℃/5min→: ciclos de 160±3℃/30min→25±2℃/5min: 5times Después de recuperar 4~5 h debajo de 25±2℃, el valor clasificado RN de la resistencia del poder cero será medido. |
prueba de ciclo 2.Electrical |
Temporeros ambiente. Gama: 25℃±2℃. Ciclos: 2,000times con./desc.: s 5 s/55 Corriente de la prueba: 7A Después de recuperar 4~5h debajo de 25±2℃, el valor clasificado RN de la resistencia del poder cero será medido. |
|
prueba 3.LoadLife (resistencia) |
Temporeros ambiente. Gama: 25℃±2℃; 7A/1,000±24h Después de recuperar 4~5 h debajo de 25±2℃, el valor clasificado RN de la resistencia del poder cero será medido. |
|
4. Prueba de la humedad |
Daño mecánico no visible. ΔRN/RN EL ≤20% (=∣RN-RN'∣ de ΔR) |
Temporeros ambiente. gama: 40℃±2℃ Derecha: el 93±3%, activado tiempo: 1000±24 h Después de recuperar 4~5 h debajo de 25±2℃, el valor clasificado RN de la resistencia del poder cero será medido. |
