Tipo modificado para requisitos particulares sensor de temperatura superficial del aparato médico de la punta de prueba 100K el 1% de U soporte del tornillo del conector de la bifurcación del termistor de 3950 NTC

Descripción

Hay cuatro tipos principales de sensores de temperatura: termopares, termistores, detectores (RTD) de la temperatura de la resistencia y sensores de temperatura de IC. El sensor de temperatura de IC también incluye salida analógica y salida digital.
El uso de los sensores de temperatura: aparatos electrodomésticos, hervidores de arroz, calentadores, coches, coches eléctricos, fabricante de la leche de la soja, máquina del café, hornilla, lavaplatos, máquina de la desinfección, lavadora, sistema del control de la temperatura del coche, equipamiento médico, nueva medida de la temperatura del cuerpo, aire acondicionado del equipo de comunicación, calentador de agua eléctrico, congelador, batería para teléfono móvil, cargador, cocina de inducción, caldera, aire acondicionado, calentador de agua eléctrico, congelador, destornillador eléctrico, gabinete de la desinfección, horno eléctrico, alarma de incendio, almacenamiento de la comida, infante de marina, profundos bien, medida de la temperatura del glaciar, militares y otros campos.

Dimensión (milímetro)

Características

Nueva tecnología, funcionamiento estable, trabajo a largo plazo
Gama de parámetros: R25: (1,0 a 1000) KΩ, B25/85: (2000 a 4500) K
Alta precisión
Proceso doble del sello, con el buen aislamiento y el impacto anti-mecánico, capacidad de anti-doblez, alta confiabilidad
Ampliamente utilizado en aires acondicionados, refrigeradores, calentadores de agua, caldera eléctrica, horno eléctrico, hervidores de arroz, hornos de microondas y otros productos

Especificaciones

Resistencia (R25 gama del ° C) (KΩ): 0,1 a 1000 KΩ
Desviación permisible de la resistencia (℃ R25) (%): ± 0,5%, ± el 1%, ± el 2%, ± el 3%, ± el 5%
Gama del valor de B (k): 3100 a 4500K
El valor de B permite el error (%): ± 0,5%, ± el 1%, ± el 2%, ± el 3%, ± el 5%
Utilice la gama de temperaturas (℃):- ℃ 30 al ℃ 120 (-22 a 248℉)
Factor de disipación (en el aire inmóvil) (mW/° C): ≥ 2,0 mW/° C
Constante de tiempo termal: (en aire inmóvil) (s): ≤ 30S

USO

1, aires acondicionados, refrigeradores, congeladores.
2, calentadores de agua, calentadores de agua potable, calentadores del aire, lavadoras, casos de la desinfección.
3, lavadoras, secadores, Thermotanks.

4, aparatos médicos

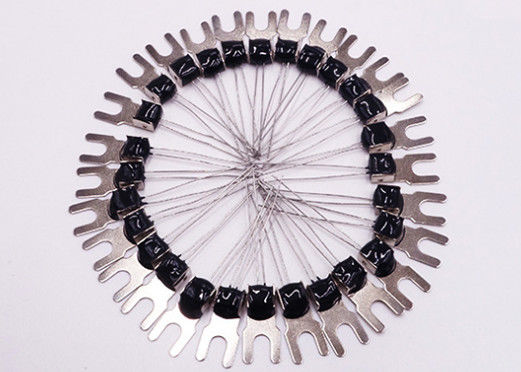

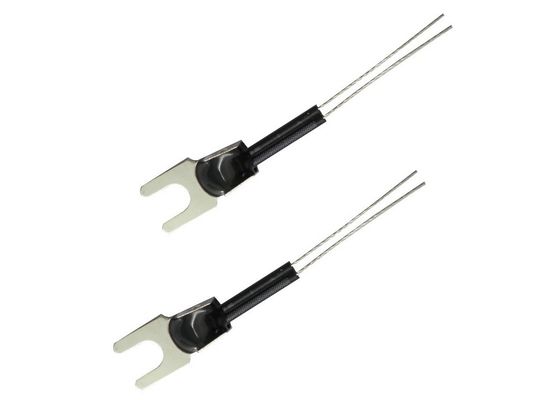

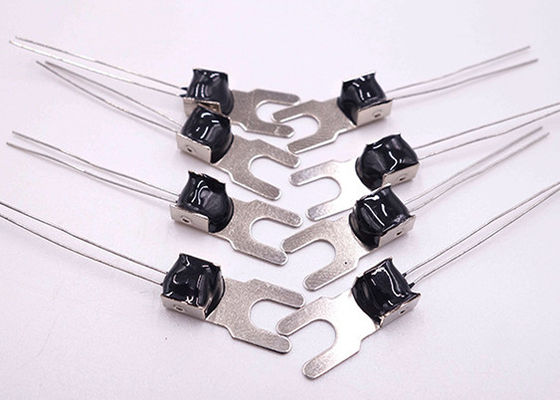

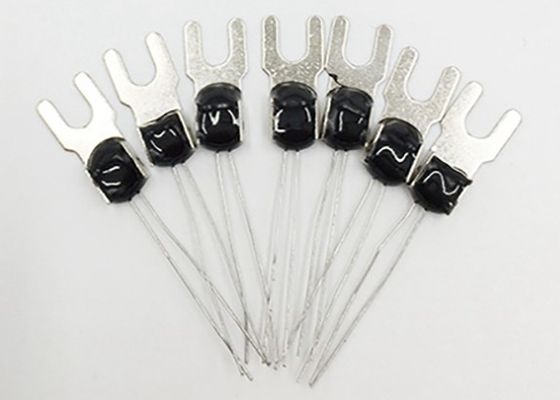

Fotos del producto

4 tipos mas comunes de sensor de temperatura

Un sensor de temperatura desempeña un papel importante en muchos usos. Por ejemplo, mantener una temperatura específica es esencial para el equipo usado para fabricar las drogas médicas, para calentar líquidos, o para limpiar el otro equipo. Para los usos tenga gusto de éstos, la sensibilidad y la exactitud del circuito de detección puede ser crítica para el control de calidad.

Más con frecuencia, sin embargo, la detección de la temperatura es parte de confiabilidad preventiva. Por ejemplo, mientras que un dispositivo puede no realizar realmente ninguna actividades da alta temperatura, el sistema sí mismo puede ser en peligro al recalentamiento. Este riesgo se presenta de factores externos específicos tales como condiciones duras o de factores internos como la uno mismo-calefacción de la electrónica. Detectando cuando ocurre el recalentamiento, el sistema puede tomar medidas preventivas. En estos casos, el circuito de detección de la temperatura debe ser confiable sobre la gama de temperaturas prevista de funcionamiento para el uso.

Tipos del sensor de temperatura

La detección de la temperatura es la fundación para todas las formas avanzadas de control y de remuneración de la temperatura. El circuito de detección de la temperatura sí mismo supervisa temperatura ambiente. Puede entonces notificar el sistema o de la temperatura real o, si el circuito de detección es más inteligente, cuando ocurre un evento de control de la temperatura. Cuando se excede un umbral de alta temperatura específico medidas preventivas se pueden tomar por el sistema para bajar la temperatura. Un ejemplo de esto está girando una fan.

Semejantemente, un circuito de detección de la temperatura puede servir como la base de una función de la remuneración de temperatura. Considere un sistema tal como equipo de medida líquido. La temperatura, en este caso, afecta directamente al volumen medido. Tomando en cuenta temperatura, el sistema puede compensar factores de ambiente cambiantes, permitiéndole actuar confiablemente y constantemente. Hay cuatro tipos de uso general del sensor de temperatura:

1. Termistor negativo de (NTC) del coeficiente de temperatura

Un termistor es un resistor termalmente sensible que exhibe un grande, fiable, y precisa el cambio en la resistencia correlacionada a las variaciones en temperatura. Un termistor de NTC proporciona una resistencia muy alta en las bajas temperaturas. Mientras que la temperatura aumenta, la resistencia cae rápidamente. Porque un termistor de NTC experimenta un cambio tan grande en resistencia por °C, los pequeños cambios en temperatura son muy rápidos reflejado y con la alta exactitud (0,05 al °C) 1,5. Debido a su naturaleza exponencial, la salida de un termistor de NTC requiere la linearización. El rango de operación eficaz es el °C -50 a 250 para los termistores encapsulados gas o 150°C para el estándar.

2. Detector (RTD) de la temperatura de la resistencia

Una IDT, también conocida como termómetro de resistencia, mide temperatura correlacionando la resistencia del elemento de la IDT con temperatura. Una IDT consiste en una película o, para una mayor exactitud, un alambre envuelto alrededor de una base de cerámica o de cristal. El RTDs más exacto se hace usando platino pero un RTDs más barato se puede hacer del níquel o del cobre. Sin embargo, el níquel y el cobre no están como estables o repetibles. Oferta de RTDs del platino una salida bastante linear que es altamente exacta (0,1 a 1 °C) a través de -200 a 600 °C. Mientras que proporciona la exactitud más grande, RTDs también tiende a ser el más costoso de los sensores de temperatura.

3. Termopar

Este tipo del sensor de temperatura consiste en dos alambres de diversos metales conectados en dos puntos. El voltaje diverso entre estos dos puntos refleja cambios proporcionales en temperatura. Los termopares son no lineales, requiriendo la conversión cuando están utilizados para el control y la remuneración de la temperatura, logrado típicamente usando una tabla de operaciones de búsqueda. La exactitud es baja, de 0,5 a 5 °C. Sin embargo, actúan a través de la gama de temperaturas más ancha, de -200 a 1750 °C.

4. sensores Semiconductor-basados

Un sensor de temperatura semiconductor-basado se coloca en los circuitos integrados (ICs). Estos sensores son con eficacia dos diodos idénticos con voltaje termosensible contra las características actuales que se pueden utilizar para supervisar cambios en temperatura. Ofrecen una respuesta linear pero tienen la exactitud más baja de los tipos básicos del sensor en 1 a 5 °C. También tienen la sensibilidad más lenta (5 a 60 s) a través de la gama de temperaturas más estrecha (- el °C) 70 a 150.
