Name: Termistor negro 3KOhm 3950 del resistor termal NTC de la encapsulación de la resina de epoxy MF52 para el sensor de temperatura miniatura
Brand: Aolittel Technology Co.,Ltd
SKU: MF52A-3KF3950B1
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Buen nombre: Termistor 3KOhm 3950 de NTC

Resistencia @25C: EL 3KOHM±1%

B25/50: el 3950±1%

Clasificación de potencia: 25mW

Estilo de terminación: Las demás:

Temp.range de funcionamiento: -40~+125C

Resaltar:

termistor negativo del coeficiente de temperatura

temperatura alta del termistor del ntc

Información básica

Nombre de la marca: Aolittel

Número de modelo: MF52A-3KF3950B1

Pago y Envío Términos

Detalles de empaquetado: Bulto, 500pcs por bolso

Tiempo de entrega: 2 semanas

Condiciones de pago: T / T, Western Union

Capacidad de la fuente: 10.000.000 PC por mes

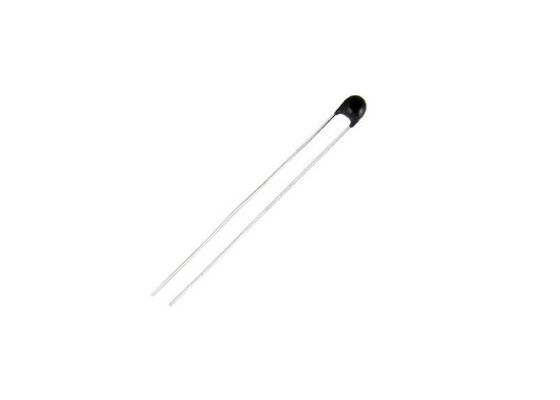

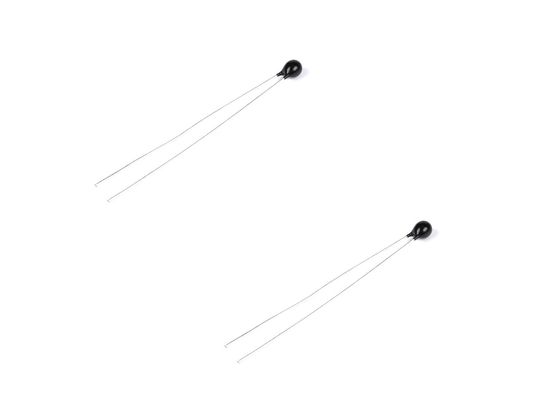

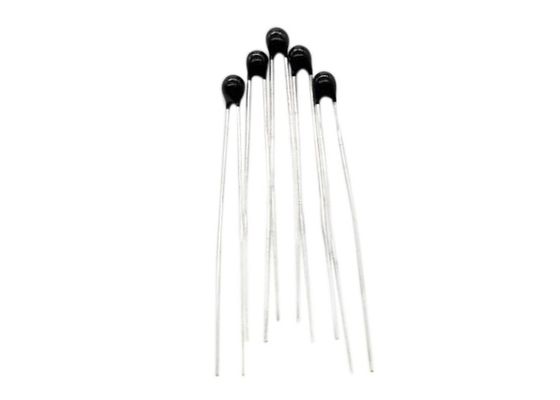

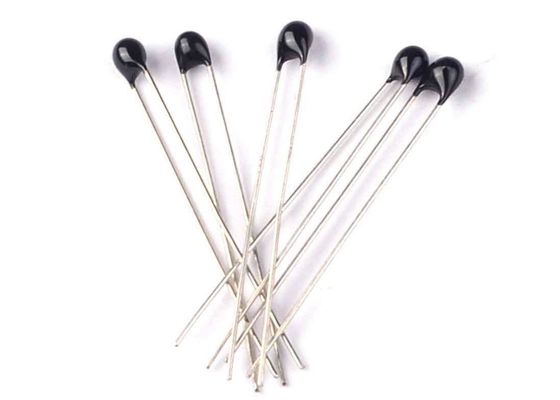

Galería

Termistor negro 3KOhm 3950 del resistor termal NTC de la encapsulación de la resina de epoxy MF52 para el sensor de temperatura miniatura

Descripción de producto

MF52 Resistor térmico de encapsulación de resina epoxi negra NTC Termistor 3KOhm 3950 para sensor de temperatura en miniatura

Características

• Cintas largas y flexibles para requisitos especiales de montaje o montaje

• AEC-Q200 calificado

• Sensor de curva uni

• Tiempo de respuesta corto

• Alta precisión a temperatura

• Excelente estabilidad a largo plazo

• Encapsulación epoxi

¿Qué es lo que quiere decir? Descargar¿Cómo se llama?

Las aplicaciones

Medición, detección y control de la temperatura en equipos electrónicos de automóviles, industriales y de consumo.

Dimensión (mm)

Termistor negro 3KOhm 3950 del resistor termal NTC de la encapsulación de la resina de epoxy MF52 para el sensor de temperatura miniatura 1

A. No	B. El trabajo	C. Las	D	- ¿ Qué?
No más 30	El máximo de cuatro.5	El máximo de 2.5	0.33 ± 0.05	33 ± 3

El material

No	Nombre del material	Artículo/PN
¿ Qué es eso?	El elemento	R25=3KΩ±1% B25/50=3950±1%
B. El trabajo	Revestimiento	Resinas epoxi
D. ¿ Qué?	Cables de plomo	0.33mm CP alambre

Las actuaciones

No	Punto de trabajo	El signo	Condiciones de ensayo	- ¿Qué es eso?	Valor normal	- ¿Qué quieres decir?	Unidad
4-1. ¿Qué quieres decir?	Resistencia a 25°C	R25, R25, R25, R25, R25, R25, R25, R25, R25, R25, R25, R25, R25, R25, R25, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R27, R27, R27, R27, R27, R27, R27, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28,	Ta = 25 ± 0,05 °C PT ¥0.1mw	2.97	3.0	3.03	KΩ
4 y 2.	Valor B	B25/50		3910.5	3950	3989.5	el
- ¿Qué quieres decir?	Factor de disipación	σ	En el aire quieto	≥ 09			Mw/°C
- ¿Qué quieres decir?	Constante de tiempo	τ	En el aire quieto	¥8			el segundo
- ¿Qué quieres decir?	Rango de temperatura de funcionamiento	/	/	-40 años.	/	+125	°C
4 a 6	Resistencia al aislamiento	/	100 V de corriente continua 1 minuto	≥ 100			MΩ
- ¿Qué quieres decir?	Potencia nominal máxima	Pmax	/	≤ 25 años			MW

Prueba de fiabilidad

No	Punto de trabajo	Requisitos técnicos	Condiciones de ensayo y método
5-1. ¿Qué quieres decir?	Saldurabilidad	R25 △R/R≤±2%	Temperatura: 260°C±5°C, tiempo:2-3 segundos
5 y 2.	Resistencia al calor de la soldadura	R25 △R/R≤±2%	Temperatura de la estufa de estaño: ≤260±5°C, Profundidad de inmersión ≤6mm distancia lejos del cuerpo, Tiempo:5±1Seg
5 a 3.	Temperatura en estado estacionario	R25 △R/R≤±2%	Temperatura: 40 ± 2 °C; Humedad: 93 ± 2%, Tiempo: 300 horas
5 a 4.	Prueba del ciclo de temperatura	R25 △R/R≤±2%	¥20±3°C × 30min 120±3°C × 30min × 50 ciclos
- ¿Qué quieres decir?	Almacenamiento a alta temperatura	R25 △R/R≤±2%	La temperatura: 120 ± 5 °C; el tiempo: 300 horas
5 y 6	Almacenamiento a baja temperatura	R25 △R/R≤±2%	Temperatura: -20°C; Tiempo: 300 horas
5 y 7	Prueba de caída	No hay daño visible.	Caída libre en el suelo de hormigón desde una altura de 1m, 5 ciclos.
5 a 8.	Prueba de flexión		Dobla 90° el sitio de unión del alambre y de la resina epoxi.
5 a 9.	Pruebas de tracción		Resistencias fijas en ambos extremos, tirón: 10 ± 1N, tiempo: 5 ± 1 sec.

Cuadro R-T

TABLA DE CONVERSIÓN R-T
R25 = 3 ± 1% B25/50 = 3950 ± 1%
T ((°C)	Rmin (KΩ)	Rcen (KΩ)	Rmax (KΩ)	T ((°C)	Rmin (KΩ)	Rcen (KΩ)	Rmax (KΩ)
-40 años.	87.2093	91.1817	95.2604	- 5 años	12.3253	12.6319	12.9411
-39 años.	82.1071	85.7943	89.578	-4 años	11.7125	11.9976	12.285
- 38 años.	77.3288	80.752	84.2628	- ¿ Qué?	11.1331	11.3982	11.6654
- 37 años.	72.8525	76.0313	79.2895	- ¿Qué es?	10.5852	10.8317	11.08
- 36 años.	68.6572	71.6095	74.6339	- ¿Qué es?	10.0669	10.296	10.5267
- 35 años.	64.7238	67.4663	70.2742	0	9.5765	9.7895	10.0039
- 34 años.	61.0349	63.583	66.1904	1	9.1063	9.3041	9.503
- 33 años.	57.574	59.9419	62.3636	2	8.6618	8.8454	9.03
- 32 años.	54.3258	56.5266	58.7761	3	8.2417	8.4121	8.5834
- 31 años	51.2763	53.3221	55.4121	4	7.8444	8.0026	8.1615
- 30 años.	48.4125	50.3145	52.2565	5	7.4685	7.6153	7.7627
-29 años.	45.6655	47.4313	49.2333	6	7.1128	7.249	7.3857
- 28 años.	43.0892	44.7289	46.4012	7	6.7761	6.9024	7.0292
- 27 años.	40.6723	42.1951	43.7474	8	6.4573	6.5744	6.6919
-26 años.	38.4038	39.8184	41.2596	9	6.155	6.2636	6.3725
-25 años.	36.274	37.5882	38.9265	10	5.869	5.9696	6.0705
- 24 años.	34.2734	35.4946	36.7375	11	5.5976	5.6908	5.7843
- 23 años.	32.3939	33.5288	34.6833	12	5.3405	5.4268	5.5133
- 22 años.	30.6271	31.682	32.7545	13	5.0966	5.1765	5.2566
-21 años.	28.9659	29.9465	30.943	14	4.8651	4.9391	5.0132
-20 años.	27.4035	28.3152	29.2412	15	4.6455	4.7139	4.7824
- 19 años	25.9275	26.7749	27.6352	16	4.4369	4.5001	4.5634
-18 años.	24.5387	25.3265	26.1258	17	4.239	4.2974	4.3558
- 17 años.	23.2316	23.9641	24.7069	18	4.051	4.1049	4.1588
- 16 años.	22.0011	22.6822	23.3725	19	3.8721	3.9218	3.9715
-15 años.	20.8422	21.4755	22.1171	20	3.7025	3.7483	3.7941
-14 años.	19.7502	20.3392	20.9356	21	3.5409	3.5831	3.6253
- 13 años.	18.721	19.2687	19.8231	22	3.3874	3.4262	3.465
-12 años.	17.7507	18.2601	18.7755	23	3.2413	3.277	3.3127
- 11 años	16.8357	17.3095	17.7886	24	3.1024	3.1351	3.1678
-10 años	15.9725	16.4132	16.8587	25	2.97	3	3.03
-9 años	15.1569	15.5668	15.9809	26	2.8414	2.8714	2.9014
-8 años	14.3871	14.7683	15.1533	27	2.7179	2.7478	2.7777
-7 años	13.6605	14.015	14.3729	28	2.6003	2.6301	2.6599
-6 años	12.9739	13.3036	13.6363	29	2.4886	2.5182	2.5478
TABLA DE CONVERSIÓN R-T
R25 = 3 ± 1% B25/50 = 3950 ± 1%
T ((°C)	Rmin (KΩ)	Rcen (KΩ)	Rmax (KΩ)	T ((°C)	Rmin (KΩ)	Rcen (KΩ)	Rmax (KΩ)
30	2.3825	2.4119	2.4413	65	0.6084	0.6244	0.6405
31	2.2815	2.3106	2.3397	66	0.5876	0.6032	0.619
32	2.1853	2.2142	2.2431	67	0.5675	0.5828	0.5983
33	2.0938	2.1224	2.151	68	0.5481	0.5631	0.5782
34	2.0068	2.035	2.0633	69	0.5296	0.5443	0.5591
35	1.9238	1.9517	1.9796	70	0.5119	0.5262	0.5407
36	1.845	1.8725	1.9001	71	0.4947	0.5087	0.5229
37	1.7696	1.7968	1.824	72	0.4783	0.492	0.5059
38	1.6978	1.7246	1.7514	73	0.4626	0.476	0.4896
39	1.6295	1.6559	1.6823	74	0.4472	0.4604	0.4737
40	1.5642	1.5902	1.6162	75	0.4327	0.4456	0.4586
41	1.502	1.5276	1.5532	76	0.4186	0.4312	0.444
42	1.4427	1.4678	1.493	77	0.4051	0.4174	0.4299
43	1.386	1.4107	1.4355	78	0.3919	0.404	0.4162
44	1.3318	1.3561	1.3805	79	0.3795	0.3913	0.4033
45	1.2803	1.3042	1.3282	80	0.3674	0.379	0.3907
46	1.2308	1.2542	1.2777	81	0.3558	0.3671	0.3786
47	1.1838	1.2068	1.2299	82	0.3445	0.3556	0.3668
48	1.1386	1.1612	1.1839	83	0.3338	0.3446	0.3556
49	1.0955	1.1177	1.14	84	0.3234	0.334	0.3448
50	1.0544	1.0761	1.098	85	0.3133	0.3237	0.3342
51	1.0148	1.0361	1.0575	86	0.3039	0.314	0.3243
52	0.977	0.9979	1.0189	87	0.2945	0.3044	0.3145
53	0.9408	0.9613	0.9819	88	0.2855	0.2952	0.3051
54	0.9061	0.9262	0.9464	89	0.2769	0.2864	0.2961
55	0.873	0.8927	0.9125	90	0.2687	0.278	0.2875
56	0.8413	0.8606	0.88	91	0.2607	0.2698	0.2791
57	0.8108	0.8297	0.8487	92	0.2529	0.2618	0.2709
58	0.7817	0.8002	0.8188	93	0.2453	0.254	0.2629
59	0.7537	0.7718	0.7901	94	0.2381	0.2467	0.2554
60	0.7269	0.7447	0.7626	95	0.2311	0.2395	0.248
61	0.7012	0.7186	0.7361	96	0.2244	0.2326	0.241
62	0.6765	0.6935	0.7107	97	0.2179	0.2259	0.2341
63	0.6528	0.6695	0.6863	98	0.2116	0.2195	0.2275
64	0.6303	0.6466	0.6631	99	0.2057	0.2134	0.2212
TABLA DE CONVERSIÓN R-T
R25 = 3 ± 1% B25/50 = 3950 ± 1%
T ((°C)	Rmin (KΩ)	Rcen (KΩ)	Rmax (KΩ)	T ((°C)	Rmin (KΩ)	Rcen (KΩ)	Rmax (KΩ)
100	0.1998	0.2073	0.215
101	0.1942	0.2016	0.2091
102	0.1886	0.1958	0.2032
103	0.1833	0.1904	0.1976
104	0.1781	0.185	0.1921
105	0.1733	0.1801	0.187
106	0.1685	0.1752	0.182
107	0.1639	0.1704	0.1771
108	0.1593	0.1657	0.1722
109	0.1549	0.1612	0.1676
110	0.1507	0.1568	0.1631
111	0.1465	0.1525	0.1586
112	0.1426	0.1485	0.1545
113	0.1387	0.1445	0.1504
114	0.1351	0.1407	0.1465
115	0.1314	0.1369	0.1426
116	0.1279	0.1333	0.1388
117	0.1246	0.1299	0.1353
118	0.1212	0.1264	0.1317
119	0.118	0.1231	0.1283
120	0.1149	0.1199	0.125
121	0.1119	0.1168	0.1218
122	0.1092	0.114	0.1189
123	0.1064	0.1111	0.1159
124	0.1037	0.1083	0.113
125	0.101	0.1055	0.1101
