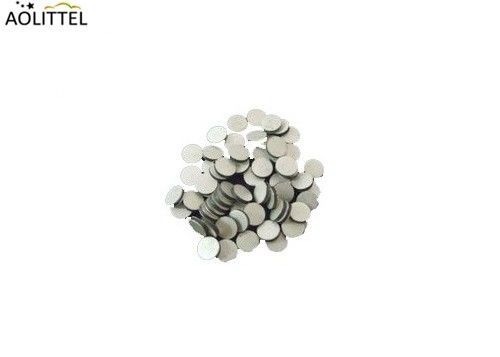

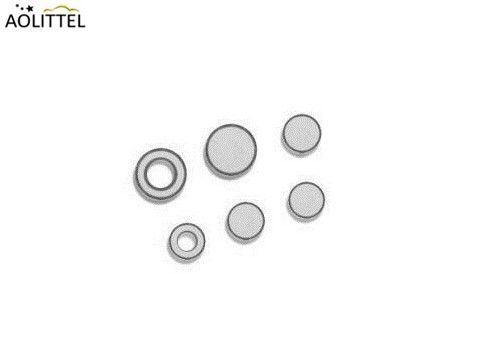

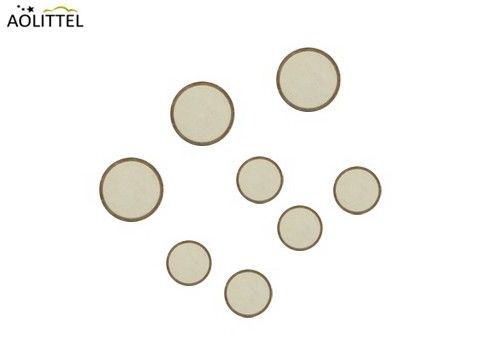

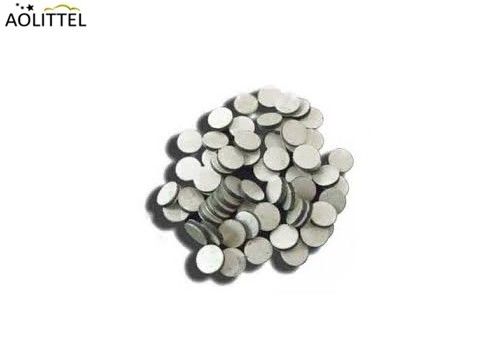

4Diámetro de.8 mm Disco desnudo sin plomo NTC termistor 520 Ohm 10% 2850K Para sensor de temperatura automotriz
En general
Los termistores de disco sin plomo de Aolittel ofrecen una excelente estabilidad térmica y eléctrica con una amplia gama de valores de resistencia personalizables en función de las propiedades del material y los requisitos del cliente.Estas piezas son ideales para diversas aplicaciones generales y automotrices (AEC-Q200)Disponible en tamaños de disco personalizados y múltiples opciones de estabilidad de temperatura.
Este tipo de productos se utiliza ampliamente en aplicaciones automotrices y de consumo. La metalización cubre completamente las superficies del termistor.Las superficies particularmente planas y lisas garantizan un excelente contacto eléctrico y térmico bajo presión.
¿Qué es lo que quiere decir?
Descargar¿Cómo se llama?
Dimensión
| Número de la parte |
D (mm) |
T (mm) |
| MF12-521K |
4.6 a 5.0 |
1.1-1.3 |
Propiedad eléctrica principal
| Resistencia de energía cero a 25°C |
520 ± 10% Ω |
| Valor beta |
2850 ± 3% 0K |
| Factor de disipación (δ) |
≥ 4,5 MW/°C |
| Constante de tiempo térmico (t) |
≤ 20S |
| Rango de temperatura de funcionamiento |
-40 ̊+125°C |
Características eléctricas
| Punto de trabajo |
Requisitos de ensayo y método |
Requisitos de rendimiento |
| Resistencia de energía cero a 25°C |
La temperatura ambiente se encuentra en un rango de 25 °C ± 2 °C (T)A. No) Aplicar con voltaje de corriente continua pero no hará calor al termistor y luego probar. |
520 ± 10%Ω |
| Valor beta |
Resistencia de ensayo a 25°C y 50°C, luego calcular el valor B como se indica a continuación:
B=ln(R25/R50¿Qué es lo que está sucediendo?
R25= Resistencia a 25,0 ± 0,2 °C
R50= Resistencia a 50,0 ± 0,2 °C
|
2850 ± 3%0- ¿ Qué? |
| Constante de disipación térmica |
En temperatura ambiente, energía consumida en mw/°C a cada aumento de 1 grado |
≥ 4,5 MW/°C |
|
Constante de tiempo térmico
|
El tiempo que tarda desde el descenso inicial de la temperatura hasta el 63,2% del valor de la temperatura (85°C →47,1°C) |
≤ 20S |
Propiedad mecánica
| Punto de trabajo |
Condiciones y métodos de ensayo |
Requisitos de rendimiento |
| Capacidad de soldadura |
Temperatura del baño de estaño fundido:255±5°C
El tiempo:2.0±0,5 s
Profundidad de inmersión: 6 mm de distancia del cuerpo
|
Flujo libre y humedecimiento de la soldadura de plomo para una buena soldabilidad |
| Resistencia al calor de soldadura |
Profundidad de inmersión: a 6 mm del cuerpo
Temperatura: 350 ± 5 °C
El tiempo:3.5±0.5 segundos
|
△R/R≤ ± 10% |
Prueba de medio ambiente y durabilidad
| Estado estacionario húmedo y caliente |
Colocar en el ambiente a una temperatura de 40 ± 2 °C, Humedad 90 ± 95% R.H. durante 42 días, sacar y colocar a temperatura ambiente durante 1h ~ 2h y luego hacer el ensayo |
No hay daños mecánicos visibles
△R/R ≤ ± 20%
|
|
Pruebas temporales en bicicleta
|
5 Ciclos según se indica a continuación, luego sacar y colocar a temperatura ambiente durante 1h~2h, luego realizar el ensayo
| Temperatura ((°C) |
Tiempo (min) |
| -40 ± 5 |
30 ± 3 |
| Temperatura ambiente |
15 ± 3 |
| 125 ± 5 |
30 ± 3 |
|
No hay daños mecánicos visibles
△R/R ≤ ± 20%
|
| Temperatura de tipo techo (+ 125 °C) bajo la disipación cero de durabilidad |
Horario: a las 1000 h
Inspección del aspecto
Resistencia de energía cero
|
No hay daños mecánicos visibles
△R/R ≤ ± 20%
|
Características y beneficios
Discos sin plomo totalmente metálicos
Opciones múltiples de estabilidad a temperatura
Soluciones personalizadas
Aplicación
Automóvil
Consumidor
Industriales
Paquete
Cantidad de embalaje
| Número de la parte |
Embalaje interior qty ((PC/Bolsa) |
Embalaje en caja qty ((PC/Caja) |
| MF12-521K |
500 |
5000 |
Condiciones de transporte
Con coeficiente de temperatura negativo las cajas de termistores permiten de cualquier manera el transporte, pero evitan la lluvia, la nieve, directa o indirectamente y el daño mecánico.
Condición de almacenamiento
(1) El termistor con coeficiente de temperatura negativo se almacena en: temperatura de 10 ~ + 40 °C, humedad relativa no superior al 80% del ambiente;
(2) No debe contener ácido, álcali y gas corrosivos o fuente de radiación, para evitar la oxidación del electrodo, afectar a la soldadura;
(3) El almacenamiento de los productos debe realizarse en envases sellados.
Duración de almacenamiento
En las condiciones anteriores pueden almacenarse durante un año.
Diseño del termistor
Si la aplicación consiste en medir la temperatura alrededor de un punto definido, se puede elegir una resistencia nominal única (por ejemplo,entre los valores estándar de la gama de productos ND presentados en las páginas 20 a 24)Cuando se requiere medir la temperatura en los rangos seleccionados T1 T2 T2 T3 ..., la resistencia correspondiente R1, R2, R3, ..., deben ser tales que puedan ubicarse en la característica R (T) de un material NTC existente (por ejemplo, entre los materiales estándar cuya R (T) se muestra en las páginas 29 a 33).Las resistencias deberán ser compatibles también con la resistividad del material y con las dimensiones del termistor..
Elección de las tolerancias
La precisión de la medición de la temperatura determina el cálculo de la tolerancia de la resistencia: R/R = (%/°C).utilizando el material N5 (característica R (T) mostrada en la página 31), requiere una precisión de 1°C en el rango de temperatura 110°C - 120°C. Las tolerancias se pueden calcular: R110°C / R110°C = 1°C* 2,91%/°C = 2,91% R120°C / R120°C = 1°C* 2,76%/°C = 2.76% *Para sus necesidades específicas, por favor consulte con nosotros.
